Beschreibung
Anschlussteil Bodengitter
- eine Rohrkappe und zwei Rohrstutzen 50x100
- Länge L = 220 mm
| Um das rechteckige Bodengitter mit den Abmessungen 350x130 mm an das Luftverteilersystem anzuschließen, ist dieses Anschlussteil Bodengitter lieferbar. Soll der Luftaustritt aus dem betreffenden Gitter weniger als ca. 30 m3/h betragen, ist ein einziger Luftrohrstutzen ausreichend; der andere Stutzen ist dann mit einer Rohrkappe abzuschließen. Soll der Luftaustritt aus dem Gitter zwischen 30 und 60 m3/h betragen, muss ein zweiter flexibler Luftverteilerschlauch an das Anschlussteil Bodengitter angeschlossen werden. Das Anschlussteil Bodengitter wird mit einer Rohrkappe an einem der Stutzen montiert, geliefert. Gibt es für das Anschlussteil Bodengitter zu wenig Raum, so ist es möglich, den rechteckigen Schacht mit Hilfe einer Säge abzulängen. Für das rechtwinklige Ablängen sind über der gesamten Länge des Schachtes Hilfsmarkierungen angebracht. Auf der Rückseite ist das Anschlussteil Bodengitter mit einem Flansch mit zwei Schlitzlöchern, mit denen das Anschlussteil Bodengitter befestigt werden kann, versehen. Das Anschlussteil Bodengitter wird mit einer montierten Rohrkappe geliefert. Diese Kappe während der Installationszeit nicht entfernen (beim Ablängen des Schachtes die Kappe erneut anbringen). Erst nach Abschluss der Bauarbeiten das gewünschte Gitter einbauen. |
 |

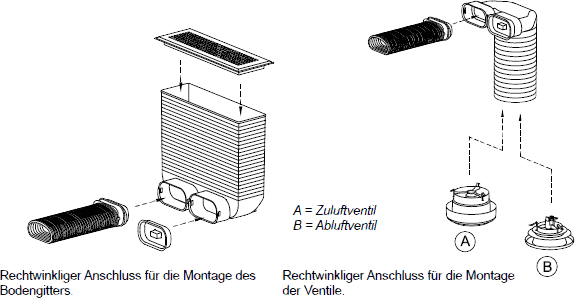

Montagehinweise:
Zum Anschließen von Zuluft- und Abluftventilen bzw. eines Gitters sind zwei Winkelanschlussteiltypen lieferbar. Beim Anschluss des Luftverteilerschlauchs an ein Winkelanschlussteil ist auch immer ein Dichtring zu verwenden. An diese beiden Winkelanschlussteile kann nur ein Luftverteilerschlauch angeschlossen werden; andere Hilfsteile direkt an diese Winkelanschlussteile anschließen ist somit nicht möglich. Durch 180° Drehen des Dichtrings + Schlauch lässt sich die Position des Luftverteilerschlauchs zum Winkelanschlussteil/Winkelanschlussteil des Bodengitters anpassen.
