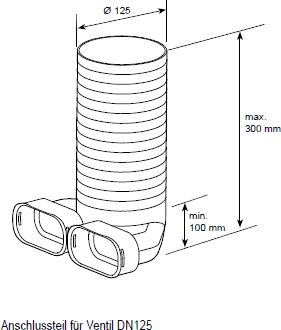

Um Ventile mit einem Anschlussdurchmesser von Ø125 mm an das Luftverteilersystem anzuschließen, ist dieses Anschlussteil für Ventil DN125 lieferbar. Soll der Luftaustritt aus dem betreffenden Ventil weniger als ca. 30 m3/h betragen, ist ein einziger Luftrohrstutzen ausreichend; der andere Stutzen ist dann mit einer Rohrkappe abzuschließen. Soll der Luftaustritt aus dem Ventil zwischen 30 und 60 m3/h betragen, muss ein zweiter flexibler Luftverteilerschlauch an das Anschlussteil für Ventil angeschlossen werden. Dieses Anschlussteil für Ventil DN125 wird versehen mit einer Rohrkappe an einem der Stutzen geliefert. Gibt es für dieses Anschlussteil für Ventil DN125 zu wenig Raum, so ist es möglich, den runden Schacht von Ø125 mm mit Hilfe einer Säge abzulängen. Für das rechtwinklige Ablängen sind über die gesamte Länge des Schachtes Hilfsmarkierungen angebracht. Dieses Anschlussteil für Ventil DN125 wird einschließlich einer montierten Rohrkappe rund 125 mm geliefert. Diese Kappe während der Installationszeit nicht entfernen (beim Ablängen des Schachtes die Kappe erneut anbringen). Erst nach Abschluss der Bauarbeiten das gewünschte Ventil einbauen.





Zum Anschließen von Zuluft- und Abluftventilen bzw. eines Gitters sind zwei Winkelanschlussteiltypen lieferbar. Beim Anschluss des Luftverteilerschlauchs an ein Winkelanschlussteil ist auch immer ein Dichtring zu verwenden. An diese beiden Winkelanschlussteile kann nur ein Luftverteilerschlauch angeschlossen werden; andere Hilfsteile direkt an diese Winkelanschlussteile anschließen ist somit nicht möglich. Durch 180° Drehen des Dichtrings + Schlauch lässt sich die Position des Luftverteilerschlauchs zum Winkelanschlussteil/Winkelanschlussteil des Bodengitters anpassen.
