Bogen 90° CWL für Flachkanal 50 x 100

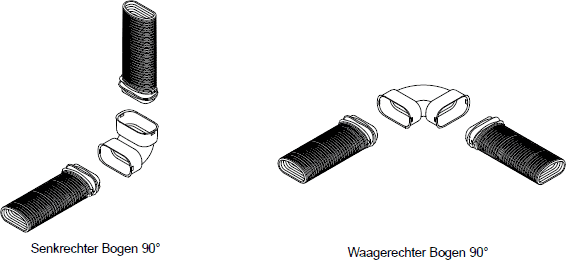

Senkrechter Bogen 90° Der flexible Luftverteilerschlauch kann zwar senkrecht gebogen werden, aber wegen des großen Radius, der dadurch entsteht, wird empfohlen, dafür einen senkrechten Bogen 90° zu benutzen. Auf beiden Seiten dieses Bogens kann ein flexibler Luftverteilerschlauch (einschl. Dichtringen) angeschlossen werden.   Waagerechter Bogen 90° Der flexible Luftverteilerschlauch lässt sich nur sehr beschränkt waagerecht biegen; dazu ist ein waagerechter Bogen 90° zu benutzen. Auf beiden Seiten dieses Bogens kann ein flexibler Luftverteilerschlauch (einschl. Dichtringen) angeschlossen werden.









Um einen Luftverteilerschlauch zu den einzelnen Räumen führen zu können, sind auch zwei Bogentypen lieferbar, nämlich ein waagerechter und ein senkrechter Bogen. Beim Anschluss des Luftverteilerschlauchs an einen Bogen ist auch immer ein Dichtring zu verwenden. An diese beiden Bogen kann von beiden Seiten nur ein Luftverteilerschlauch angeschlossen werden; andere Hilfsteile direkt an diese Bogen anzuschließen, ist nicht möglich. Die Luftverteilerschläuche müssen immer mit der flachen Seite am Fußboden/an der Wand montiert werden; durch 180° Drehen des Dichtrings + Schlauch lässt sich die Position des Luftverteilerschlauchs zu den Bogen anpassen.
