Ein CIM-Modul ist ein zusätzliches Kommunikationsschnittstellenmodul. Es ermöglicht die Datenübertragung zwischen einer Pumpe und einer externen Steuerung, wie z.B. einer Gebäudeleittechnik oder einem SCADA-System. Die Kommunikation kann je nach CIM-Modul über verschiedene Feldbusprotokolle erfolgen.


Das CIM 150 verfügt über die entsprechenden Klemmen für den Anschluss an das Profibus DP Netzwerk. Der Linienabschluss wird mit Hilfe von DIP-Schaltern eingestellt. Zwei hexadezimale Drehschalter dienen zum Einstellen der Profibus DP Adresse. Der aktuelle Kommunikationsstatus des CIM 150 wird mit Hilfe von zwei LEDs angezeigt. Eine LED wird als Anzeige für den korrekten Anschluss der Pumpe an das Netzwerk genutzt und die andere zeigt den Kommunikationsstatus im Profibus-Netzwerk an.

Datenbuserweiterungsplatione CIM150 für die Datenbuskommunikation zwischen Grundfos MAGNA3 (D) und 11-22 kW E-Pumpen und einem Profibus-DP Netzwerk. Das Modul kann mit folgenden Grundfos Produkten kommunizieren:

MAGNA3 (D) und E-Pumpen mit 11-22kW MGE Motor: CRE/CRNE/CRIE, MTRE, CHIE, CME, TPE, TPE Serie 2000, NBE, NKE **

** nur für Baugröße MGE 11-22 kW

Für den Anschluss einer MAGNA3 D Doppelpumpe sind 2 Platinen ( 1 je Pumpenkopf erforderlich )

Implementationsklasse: Profibus DP-V0
Das Modul unterstützt das Profibus international Standard Profil für Intelligente Pumpen.

Übertragungsgeschwindigkeit (Profibus): 9600 bit/s - 12 Mbit/s

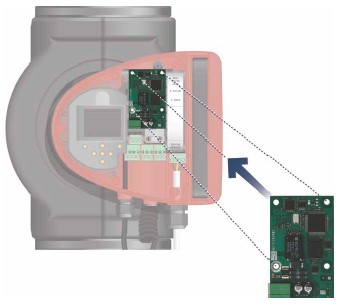

Das CIM-Modul ist hinter der Frontabdeckung eingebaut. Das Einsetzen des CIM-Moduls ist in der Montage- und Betriebsanleitung der MAGNA3 Umwälzpumpen beschrieben.
