Drossel DN 32 für S-OEL (Schweröl)

Einstellung der Drossel:

• Verschlußschraube (1) entfernen.
• Drosselkörper (4) mittels großem Schraubendreher einstellen. Bei Rechtsdrehung (im Uhrzeigersinn) wird der freie Querschnitt kleiner (zu). Der O-Ring (3) verhindert, daß Öl ausfließen kann und verhindert gleichzeitig eine selbsttätige Verstellung.
• Die Drossel ist ganz geöffnet, wenn der Drosselkörper am Anschlag (2) ist.
• Nach der Einstellung muß die Verschlußschraube (1) mit Dichtring festgezogen werden.

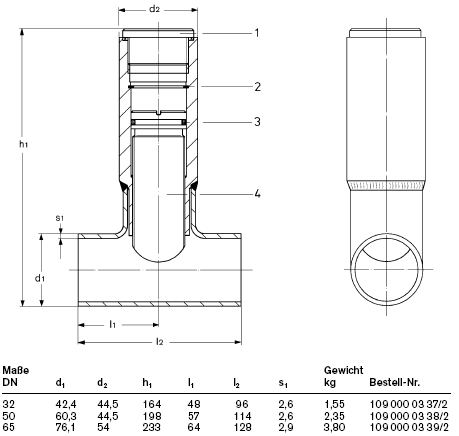

1 Verschlußschraube
2 Anschlag (Sicherungsring)
3 O-Ring
4 Drosselkörper
