Hydraulische Weiche

bis 4,5 m³/h für Wolf TGB 40/60 und CGB 35/50 bestehend aus:

• Vierkanthohlprofil 80 x 120 mm und 4 Anschlußstutzen 1 1/2''AG flachdichtend
• 3 Anschlüsse für Entlüfter,
• KFE-Hahn und Tauchhülse jeweils Rp1/2''
• Isolierung schwarz steckbar,
• Entlüfter,
• Flachdichtungen,
• Wandhalterungen und Montagematerial
• k_vs = 12,5 m³/h
• Druckverlust 130 mbar bei 4,5 m³/h und 40 mbar bei 2,5 m³/h

Passend zu: TGB-40, TGB-60, CGB-35, CGB-50 nur in Verbindung mit DWTK-Regelung.

Der Einsatz einer hydraulischen Weiche empfiehlt sich als Alternativlösung zu einer Einspritzschaltung, wenn heizungsseitig besonders hohe Volumenströme gefahren werden sollen und wenn eine externe Pumpe ohne Mischer angeschlossen wird. Desweiteren muß eine hydraulische Weiche eingesetzt werden, wenn mehrere TGB-40 oder TGB-60 hydraulisch zu einer Kaskade zusammengeschlossen werden sollen.

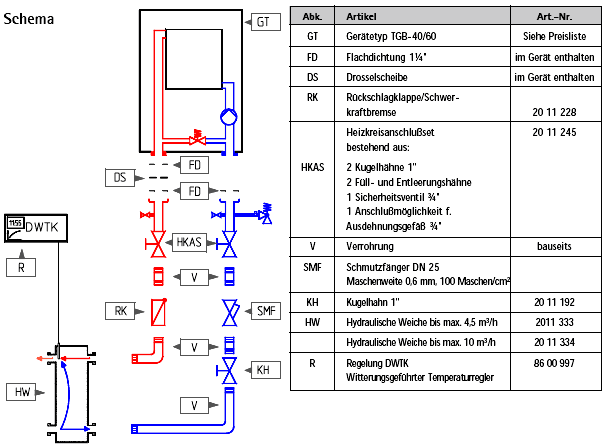

Wichtige Installationshinweise:

Zur Anpassung der Fördermenge muß im Vorlauf des Kesselkreises eine Drosselscheibe eingesetzt werden. So wird eine unerwünschte Rücklaufanhebung über die hydraulische Weiche vermieden. Die Drosselscheibe liegt in der Geräteverpackung. Die Rückschlagklappe verhindert eine durch externe Pumpen hervorgerufene Durchströmung des Gerätes. Sie ist bei Kaskadenanlagen erforderlich. Der Schmutzfilter schützt das Gerät vor groben Partikeln aus der Anlage. Zur Wartung des Filters ist das Kugelventil einzusetzen. Es ist zwingend der DWTK-Regler zu verwenden, da nur so die Heizungsvorlauftemperatur geregelt werden kann.
