WILO IF-Modul Stratos LON

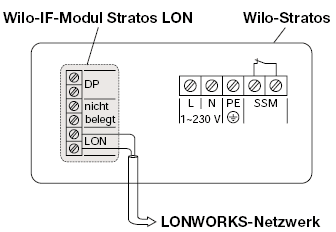

nachrüstbares Steckmodul für Einzelpumpen der Baureihen Wilo-Stratos und Wilo-Stratos-Z. Serielle, digitale Schnittstelle LON (Transceiver-Typ: FTT-10 A) zum Anschluss an LONWORKS-Netzwerke.

Das Produkt befindet sich im Auslauf und ist nur noch begrenzt verfügbar!

Das Wilo-IF-Modul Stratos LON entspricht folgenden Standards:
– LONMark Application Layer Interoperability Guidelines Version 3.2
– LONMark Layers 1-6 Interoperability Guidelines 3.0
– LONMark Functional Profile „Pump Controller Object for HVAC Applications“

• LONTALK Protokoll
• LONMARK Konformität
  •  LONMark Application Layer Interoperability Guidelines Version 3.2
  •  LONMark Layers 1-6 Interoperability Guidelines 3.0
  •  LONMark Functional Profile „Pump Controller Object for HVAC Applications“
• Kommunikationsfähiges Doppelpumpen-Management (zwischen Master- und Slave-Pumpe)
• Haupt-/Reservebetrieb mit automatischem Pumpentausch
• Additionsbetrieb mit wirkungsgradoptimierter Spitzenlast-zu-und -abschaltung von 2x Einzel- oder 1x Doppelpumpe zur Kommunikation mit IF-Modul Stratos PLR der Slave-Pumpe.

• Betriebsart
• Sollwert
• Daten externer Sensoren

Transfer folgender Datenpunkte als Meldungen von der Pumpe:

• Hydraulische Betriebsdaten
• Elektrische Betriebsdaten
• Statusmeldungen
• Störmeldungen

Technische Daten:

• Transceiver: FTT 10 A
• Spannungsversorgung: 5V/15V über die Pumpe
• Stromaufnahme: 30mA
• Klemmenquerschnitt: 0,25 - 1mm²
• Buskabel: min. 2x 0,34mm², verdrillt, nicht geschirmt (z.B. J-Y(st)Y 2 x 2 x 0,8 mm²)
• Maximale Kabellänge: 1000 m bei Bustopologie mit max. 3m langen Stichleitungen, bzw. 500m bei freier Topologie, dabei max. 400m zwischen 2 miteinander kommunizierenden Knoten.
• Neuron-ID: 2-facher Aufkleber mit Barcode der Neuron-ID
• Protokoll: LONTALK
