Beschreibung
VAILLANT Kompaktkollektor VWZ KK 10 als Wärmequelle für Sole/Wasser-Wärmepumpen.
Erdkollektorsystem mit geringem Platzbedarf und einfacher und schneller Installation. Ausschließlich kombinierbar mit den Wärmepumpentypen VWS 101/3, VWS 102/3.

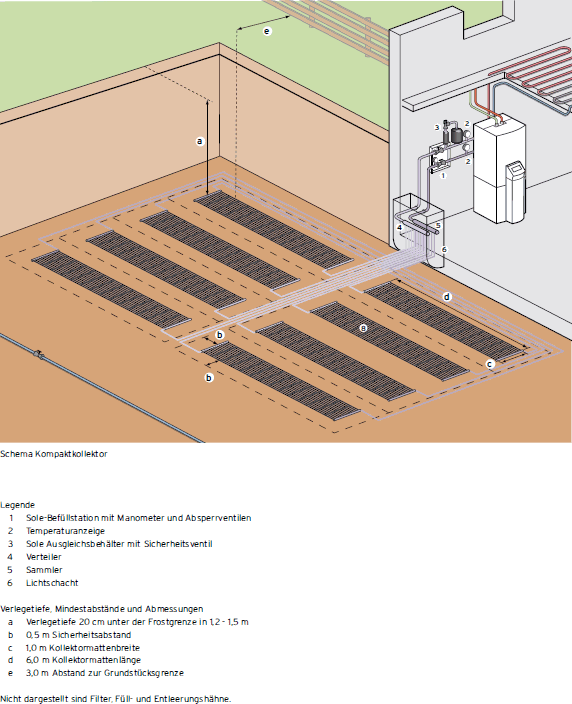

Bei Wärmepumpenanlagen mit kleinen Grundstücken bietet sich die Möglichkeit, den Kompaktkollektor als platzsparende Lösung einzusetzen. Er besteht aus mehreren Kollektormatten, die horizontal in das Erdreich eingebracht werden. Die einzelnen Kollektormatten werden über eine Verteiler/Sammler Kombination parallel verschaltet. Das System wird dabei ca. 20 cm unterhalb der Frostgrenze in 1,2 –1,5 m Tiefe verlegt.
Kollektormaterial:
Als Material wird Polypropylen Random Copolymerisat, Typ 3, DIN 8078 eingesetzt
Länge (L): 6000 mm
Breite (B): 1000 mm
Austauschfläche: 8,142 m²
Inhalt: 3,84 Liter je Matte
Betriebsdruck max.: 20 bar

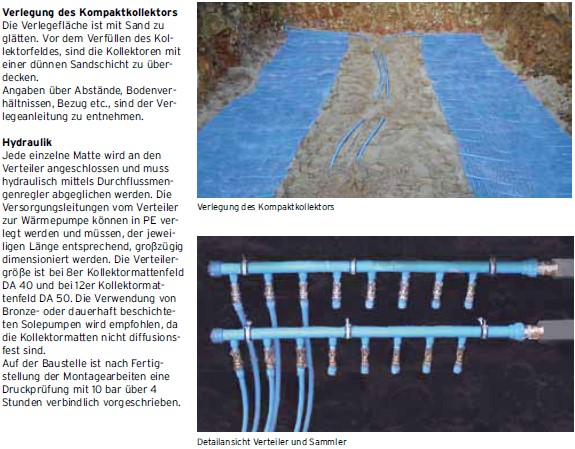

Der Kollektor wird durch Muffenschweißen mit dem Vorlauf/Rücklauf verbunden.
Die maximale Länge der Verbindungsleitungen zwischen Kollektoren und Verteiler/Sammler darf beim
Breite (B): 1000 mm
Austauschfläche: 8,142 m²
Inhalt: 3,84 Liter je Matte
Betriebsdruck max.: 20 bar
Der Kollektor wird durch Muffenschweißen mit dem Vorlauf/Rücklauf verbunden.
Die maximale Länge der Verbindungsleitungen zwischen Kollektoren und Verteiler/Sammler darf beim
VWZ KK 8 200 m und beim
VWZ KK 10 400 m nicht überschreiten.
VWZ KK 10 400 m nicht überschreiten.
Für folgende Anwendungen ungeeignet:
- Hochheizen und Trockenheizen des Estrichs bzw. des Gebäudes (für Bautrocknungsprozesse muss ein alternativer Wärmeerzeuger eingesetzt werden)
- Anwendung in trockenem und/oder sandigem Erdreich
- Radiatorsysteme mit einer Vorlauftemperatur > 50 °C
- Schwimmbadbeheizung
- alle Hochtemperaturprozesse
- für Kühlbetrieb der Wärmepumpen
Lieferumfang:
- 12 x Kollektormatten 6 m x 1 m
- 4 x 100 m PP Rohr DA 20 mm
- 12-fach-Verteiler inkl. Durchflussmengenbegrenzer
- Kugelhahn und Manometer
- 12-fach-Sammler inkl. Kugelhahn
- 24 x PP Winkel in 45 Grad DA 20
- 2 x 12 fach Halteclips zur Positionierung der Zu-/Abgänge
- Verteiler/Sammler und Installationsanleitung
Bestell-Nr. 0020022302
Beschreibung:
Erdgekoppelte Sole/Wasser-Wärmepumpen gewinnen rund 75 % der produzierten Heizenergie aus dem Erdreich. Kompaktkollektoren stellen bei kleinen Grundstücksflächen und beim Einsatz von Niedertemperatur-Heizsystemen eine Möglichkeit zur Erschließung der Wärmequelle Erdreich dar. Kompaktkollektoren bestehen aus mehreren vorgefertigten Kollektormatten, die ca. 20 cm unterhalb der Frostgrenze (ca. 1,2 bis 1,5 m Tiefe) horizontal im Erdreich verlegt werden. Der Kompaktkollektor wird von einem Wasser-Frostschutzmittelgemisch (Sole) durchströmt. Aufgrund ihrer hydraulischen Eigenschaften sind Kompaktkollektoren im Vergleich zu Erdwärmekollektoren und Erdwärmesonden nicht für Hochtemperatur-Anwendungen (z. B. Radiatorsysteme oder hohen Warmwasserbedarf) geeignet.
