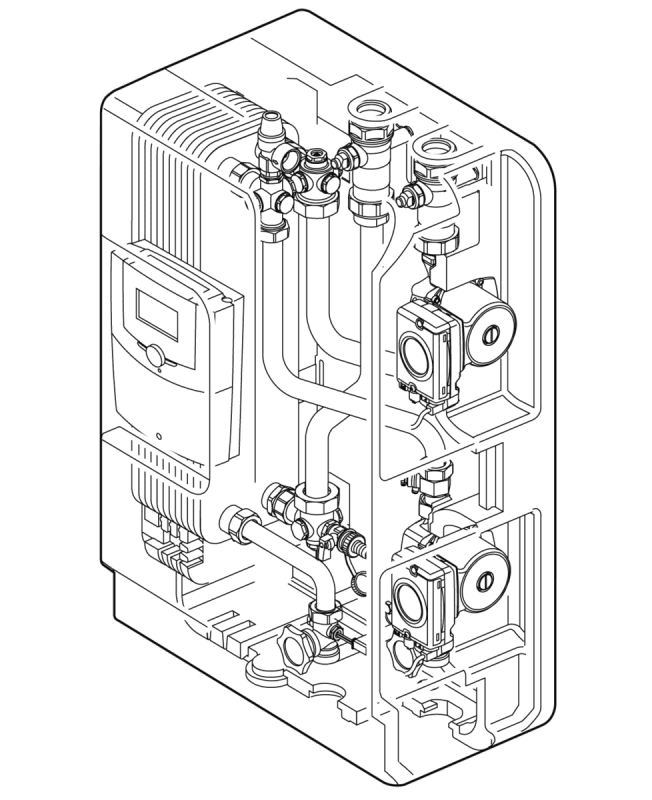

Weishaupt Ladestation für Trinkwasserspeicher

Typ WHI load-H 130 #1

• Bis ca. 130 kW Übertragungsleistung
• Zur Warmwasserbereitung in Verbindung mit einem Warmwasserspeicher WAS Zero
• Kupfergelöteter Plattenwärmetauscher
• Mit eingebautem Laderegler
• Hocheffizienzpumpen in Primär-und Sekundärkreis
• Rohre in Edelstahl
• Gesamte Baugruppe wärmegedämmt - wandhängend


Bestehend aus:

• Gelötetem Edelstahl-Plattenwärmetauscher
• Heizwasser- und Trinkwasserpumpe in Hocheffizienzausführung
• Absperrarmaturen in Trinkwasser- und Heizungsleitungen
• Schwerkraftbremsen
• Sicherheitsventil Trinkwasserseite 10 bar, max. Betriebsdruck Heizwasserseite 6 bar
• Entlüftungsventile
• Rohrleitungen aus Edelstahl

Mit angebauter Speicherladeregelung inkl. 3 NTC 5k-Fühlern u. a. mit folgenden Merkmalen:

• Grafikdisplay
• Regelung über zwei Speicherfühler und zwei Fühler am Plattenwärmetauscher
• Drehzahlregelung von zwei PWM- oder 0-10 Volt-Pumpen
• Warmwasserzeitprogramm
• Anforderung eines Wärmeerzeugers über potenzialfreien Schaltkontakt
• Ansteuerung einer externen Zirkulationspumpe in Abhängigkeit eines Zeitprogramms und/oder eines Temperaturfühlers und/oder eines Schaltimpulses
• optionaler Einbau eines Volumenstromgebers zur Wärmemengenerfassung (Zubehör)
• Pumpen und stationsinterne Fühler sind bereits montiert und fertig mit dem Regler verdrahtet.
• Absperrventil mit Entleerung geeignet zum Einbau eines Probeentnahmeventils gemäß DVGW W551 (Zubehör).

Technische Daten:

Auslegungstemperaturen:
Heizwasserseite 70 Grad C
Trinkwasserseite 10/60 Grad C
Übertragungsleistung: 130 kW

Restförderhöhe Heizwasserseite: 128 mbar
Restförderhöhe Trinkwasserseite: 236 mbar
Max. Betriebsdruck Heizwasserseite: 6 bar
Max. Betriebsdruck Trinkwasserseite: 10 bar
Anschlüsse Heizwasserseite (oben): 1 1/2" AG , Gewindeart G flachdichtend
Anschlüsse Trinkwasserseite (unten): 1" AG, Gewindeart G flachdichtend
Gewicht: 36 kg

Breite/Höhe/Tiefe in mm: 602 / 795 / 298

Zulässiges Medium:
Heizwasserseite: Heizwasser gemäß VDI 2035 / Ö-Norm H 5195-1
Trinkwasserseite: Trinkwasser mit Chloridgehalt kleiner 80 ppm
