Vitoset Hochleistungs-Plattenwärmetauscher nach dem Gegenstromprinzip, bestehend aus Einzelplatten mit umlaufender Elastomerdichtung. Durch die unterschiedliche Feldprägung der Platten wird eine optimale Wärmeübertragung bei minimalem Druckverlust erzielt. Das gesamte Plattenpaket mit den Dichtungen wird in einem montagefreundlichen Spezialgestell mittels Spannbolzen abgedichtet.

Der Plattenwärmetauscher ist TÜV-vorgeprüft und erhält eine Werksabnahmebescheinigung nach DIN 50049-3.1B. Die Fertigung ist nach DIN/ISO 9001 zertifiziert.

Hinweis!
Eine diffusionsdichte Wärmedämmung ist bauseits herzustellen.

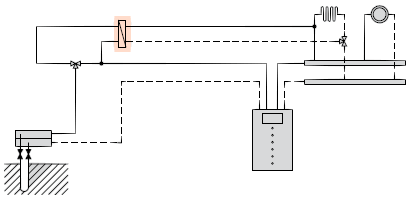

Wasser/Wasser Wärmepumpe als Sole/Wasser Wärmepumpe eingesetzt.

Auslegung: Solekreis ca. 10/13°C, Fußbodenheizung ca. 20/12°C.

Material:

• Platten und Anschlüsse: Edelstahl 1.4401
• Dichtungen: NBR(P)

GC- und GL- Platten: Symmetrische Platten für diverse Anwendungen. Verschiedene Plattenmuster ermöglichen eine Optimierung der thermischen Leistung und des Druckabfalls.

Einsatzbereich:

Typ GL-8PI × 26
für Vitocal 300-G, Typ BW 301.A21, BW 351.B20

Typ GL-8PI × 34
für Vitocal 300-G, Typ BW 301.A29, BW 351.B27

Typ GL-8PI × 44
für Vitocal 300-G, Typ BW 351.B33

Typ GL-13PI × 22
für Vitocal 300-G, Typ BW 301.A45, BW + BWS 301.A21, BW 351.B42, BW + BWS 351.B20

Typ GL-13PI × 24
für Vitocal 300-G, Typ BW 301.A21 + BWS 301.A29

Typ GL-13PI × 28
für Vitocal 300-G, Typ BW + BWS 301.A29, BW + BWS 351.B27

Typ GL-13PI × 30
für Vitocal 300-G, Typ BW 301.A21 + BWS 301.A45, BW + BWS 351.B33

Typ GL-13PI × 34
für Vitocal 300-G, Typ BW 301.A29 + BWS 301.A45

Typ GL-13PI × 40
für Typ BW + BWS 301.A45, BW + BWS 351.B42
