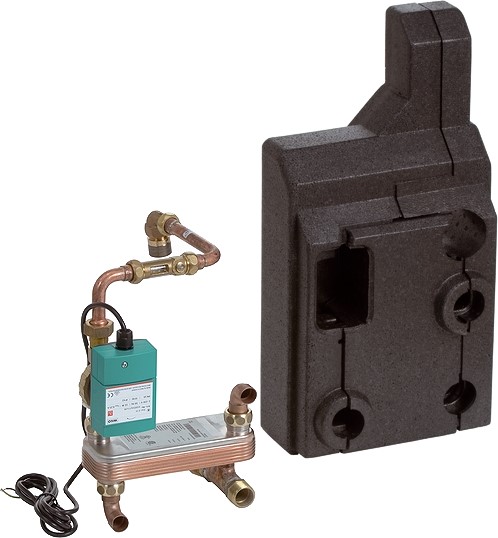

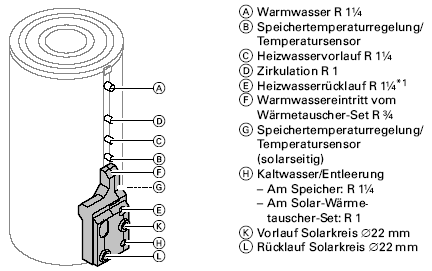

Viessmann Solar-Wärmetauscher-Set zum Anschluß von Sonnenkollektoren an den Warmwasser-Speicher Viessmann Vitocell-V 100 CVW. Das Wärmetauscher-Set ist bis zu einer Gesamthärte des Trinkwassers von 20°dH einsetzbar.

Zulässige Temperaturen:

• solarseitig 140ºC
• heizwasserseitig 110ºC
• trinkwasserseitig
  • bei Heizkesselbetrieb 95ºC
  • bei Solarbetrieb 60ºC

Zulässiger Betriebsdruck:

• solarseitig 10bar
• heizwasserseitig 10bar
• trinkwasserseitig 10bar

Prüfdruck:

• solarseitig 13bar
• heizwasserseitig 13bar
• trinkwasserseitig 13bar

• 11,5 m² Vitosol 200-F/300-F
• 6 m² Vitosol 200-T/300-T

Für Schäden die durch überhöhten Druck, überhöhte Temperatur und ungenügende Wasserqualität entstehen, entfällt die Gewährleistung.

Bei Heizkesseln, bei denen höhere Heizwasser-Vorlauftemperaturen auftreten können (z.B. Heizkessel für feste Brennstoffe), muss eine Unterbrechung der Speicherbeheizung vorgenommen werden (z.B. zusätzlicher Temperaturwächter).

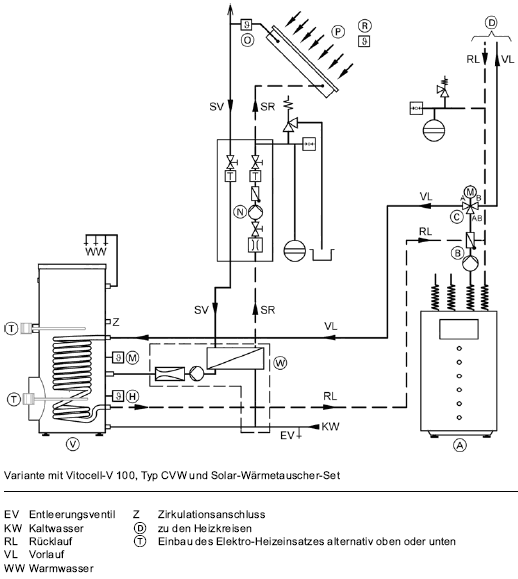

Hydraulikschema für Anlagen bis 16kW:

(A) Wärmepumpe Vitocal 300/350
(B) Pumpe Sekundärkreis
(C) 3-Wege-Umschaltventil (Heizwasser/Trinkwasser)
(E) Plattenwärmetauscher
(F) Umwälzpumpe Speicherbeheizung
(G) Speicher-Wassererwärmer Vitocell-V 100/300
(H) Speichertemperatursensor Solar (7159671)
(K) Volumenstrombegrenzer
(L) 2-Wege-Motor-Kugelventil (7180573)
(M) Speichertemperatursensor Wärmepumpe (7159671)
(N) Umwälzpumpe Solar (Divicon)
(O) Kollektortemperatursensor (7814617)
(P) Sonnenkollektor
(R) Aussentemperatursensor
(V) Vitocell V-100 CVW
(W) Solar-Wärmetauscher-Set
