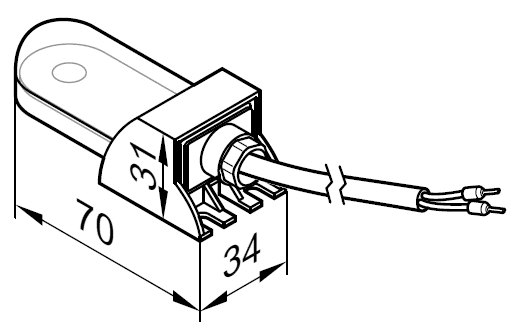

Solarzelle CS 10
zur Erfassung der solaren Strahlungsintensität mit Universalbefestigung. Zur Ansteuerung der Umwälzpumpe des Bypasskreises und für den Sparbetrieb in Verbindung mit der Regelung Vitosolic 200.
Die Solarzelle erfasst die solare Strahlungsintensität und meldet diese der Solarregelung. Bei Überschreiten einer einstellbaren Schaltschwelle schaltet die Solarregelung die Bypasspumpe ein.
Mit Anschlussleitung: 2,3 m lang.
Bauseitige Verlängerung der Anschlussleitung:
2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm2 Kupfer.
Auf der Solarzelle ist ein Kennbuchstabe (Solarzellentyp) angegeben. Diesen für die Inbetriebnahme an der Vitosolic 200 in die Tabelle auf Seite 140 im Hauptmenü „Experte“ unter „Solarzellentyp“ eintragen.

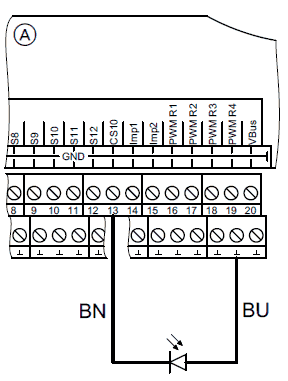

Anschluss der Solarzelle an die Vitosolic 200:
A: Solarregelung
B: Solarzelle
