Vitotrol 100 (Typ UTDB-RF)
Viessmann Raumtemperaturregler für netzunabhängigen raumtemperaturgeführten Betrieb für die Regelung Vitotronic 100 HC1B. Vitotrol UTDB-RF in Verbindung mit dem Funkempfänger bewirkt durch Ein- und Ausschalten, z. B. der Heizkreispumpe, eine Veränderung der Raumtemperatur.
- mit integriertem Funksender und separatem Empfänger mit Schaltausgang (Zweipunkt-Ausgang)
- inklusive menügeführter Bedienung und digitaler Schaltuhr
- mit 3 voreingestellten Heizprogrammen die individuelle einstellbar sind:
- Dauernd manueller Betrieb mit einstellbarem Raumtemperatur-Sollwert
- Frostschutzbetrieb
- Ferienprogramm
- der Raumtemperaturregler ist batteriebetrieben (3 V), der Empfänger läuft mit Netzspannung (230 V)
- Mit Tasten für Länger-Warm-Betrieb- und Sparbetrieb
Digitalschaltuhr mit Tage- und Wochenprogramm. Passend zu den Viessmann Vitotronic 100 Regelungen. Die Montage erfolgt im Hauptwohnraum an einer Innenwand gegenüber von Heizkörpern. Nicht in Regalen, Nischen, in unmittelbarer Nähe von Türen oder in der Nähe von Wärmequellen (z.B. direkte Sonneneinstrahlung, Kamin, Fernsehgerät usw.) anbringen.

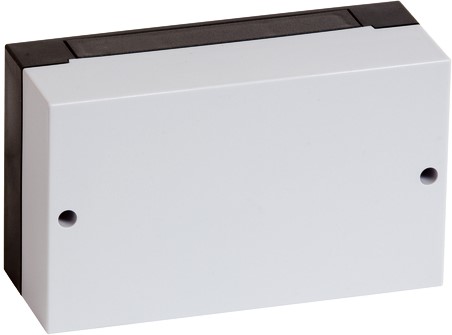

Inklusive Empfänger mit Anzeige des Relaiszustands.
Montageort:
Vitotrol 100
■ Hauptwohnraum an einer Innenwand, ca. 1,5 m vom Fußboden
■ Nicht in unmittelbarer Nähe von Fenstern und Türen
■ Nicht über Heizkörpern
■ Nicht in Regalen, Nischen usw.
■ Nicht in der Nähe von Wärmequellen (direkte Sonneneinstrahlung, Kamin, Fernsehgerät usw.)
■ Funkempfang (gute Kommunikation mit dem Funkempfänger) muss möglich sein (siehe Seite 19).
In diesem Hauptwohnraum darf kein weiteres Regelorgan vorhanden sein. Falls an den Heizkörpern Thermostatventile angebracht sind, müssen diese immer ganz geöffnet sein.
Funkempfänger
■ In unmittelbarer Nähe der zu schaltenden Komponente (Wärmeerzeuger, Heizkreispumpe)
■ Netzanschluss muss möglich sein.
■ Funkempfang muss möglich sein (siehe Seite 19).
(Reichweite beträgt je nach Materialbeschaffenheit und Dicke von Wänden und Decken 10 bis 30 m)
Hinweis: Leitende metallische Materialien beeinträchtigen den Empfang sehr stark.
