Paket Schachtdurchführung rlu System 80/125 mm

für Vitocrossal 300 CU3A

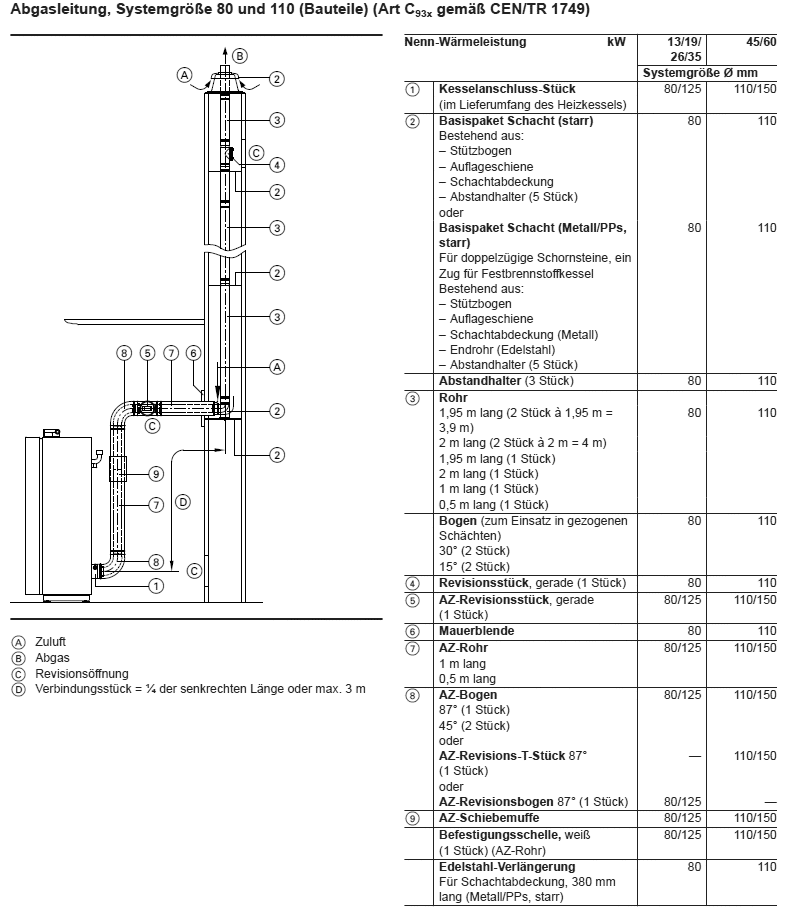

Durchführung durch einen Schacht (Bauart C93x, gemäß CEN/TR 1749)
Wärmeerzeuger entnimmt über den Ringspalt im Schacht (Schornstein) die Verbrennungsluft dem Freien über Dach und führt Abgas durch die Abgasleitung über Dach ab. Bei Brennwertgeräten > 50 kW muss der Aufstellraum bei raumluftunabhängigem Betrieb gelüftet werden können. Der Schacht gehört nicht zum Lieferumfang.

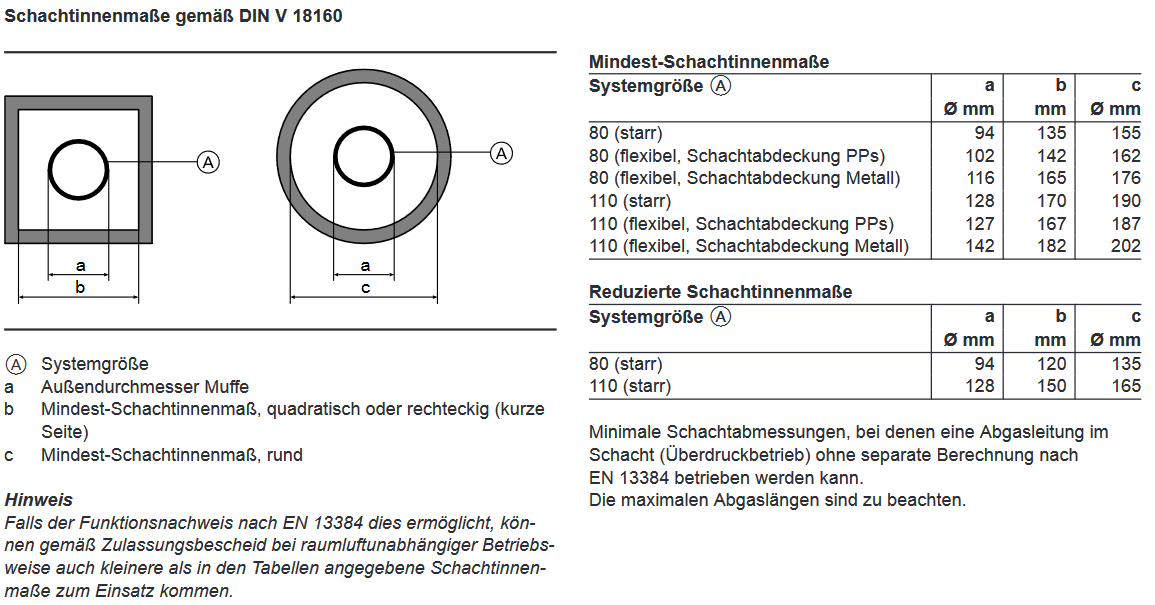

Nachträglich erstellter Schacht
Einbau in einem nachträglich zu erstellenden, bauaufsichtlich geprüften oder CE-zugelassenen Schacht aus Schachtelementen (z. B. Firma SIMO oder Firma Skoberne) oder mit mineralischen Plattenformstücken (z. B. Firma PROMATECT).

Max. Gesamtlänge der Abgasleitung bis Kesselanschluss-Stück: 20 Meter
Bögen, T-Stücke und Längenelemente sind mit folgenden Werten von der maximalen Länge abzuziehen:
■ AZ-Verbindungsrohr 0,5 m lang: 1 m
■ AZ-Verbindungsrohr 1 m lang: 2 m
■ AZ-Bögen 45°: 0,5 m
■ AZ-Bögen 87°: 1 m
■ AZ-Revisions-T-Stück: 1 m

Paket bestehend aus:

- 1 x 7502680 Basispaket Schacht starr Ø 80 mm Metall/PPs (Auflageschiene, Schachtabdeckung, Edelstahl Endrohr, 5 Abstandhalter)
- 1 x 7194309 Rohr, 1,95m lang (2 Stück=3,9 m) Ø 80 mm aus PPs
- 1 x 7194308 Rohr, 1,95 m lang (1 Stück) Ø 80 mm aus PPs
- 1 x 7194310 Rohr, 1 m lang (1 Stück) Ø 80 mm aus PPs
- 1 x 7199782 AZ-Revisionsbogen 87 Grad D=80/125 mm innen PPs, außen Aluminiumblech epoxidharzbeschichtet, weiß
- 2 x 7194321 AZ-Rohr 1,0 m, D=80/125 mm innen PPs, außen Aluminiumblech epoxidharzbeschichtet, weiß
- 1 x 7194323 AZ-Bogen 87 Grad, D=80/125 mm innen PPs, außen Aluminiumblech epoxidharzbeschichtet, weiß
- 1 x 7199781 AZ-Revisionsstück gerade 80/125 innen PPs, außen Aluminiumblech epoxidharzbeschichtet, weiß
- 1 x ZK05975 Abgas-Zwischenstück D=80/125 L=175 mm innen PPs, außen Aluminiumblech epoxidharzbeschichtet, weiß

Bestell-Nr.: ZK05501
