Beschreibung
Basispaket Abgassystem (2) für Viessmann Brennwertgeräte
aus Kunststoff (PPs, Typ B, starr), zugelassen bis 120 Grad C.
Geeignet für den raumluftunabhängigen Anschluss eines Brennwertkessels an einen bestehenden Kamin. Das Brennwertgerät wird mit doppelwandigen AZ-Rohr (AZ = Abluft/Zuluft) mit dem Kamin verbunden. Im Kamin ist die Abgasführung einwandig. Die Frischluft wird dem Heizkessel über den Zwischenraum von Kamin und Abgasrohr zugeführt.
Das Grundpaket besteht aus:
- Stützbogen
- Auflageschiene
- Schachtabdeckung (PPs Kunstoff)
- 5 Abstandshalter einsetzbar für Schachtinnenmaß
- 130 × 130 mm bis 250 × 250 mm oder
- Ø 150 mm bis Ø 300 mm
Hinweis!

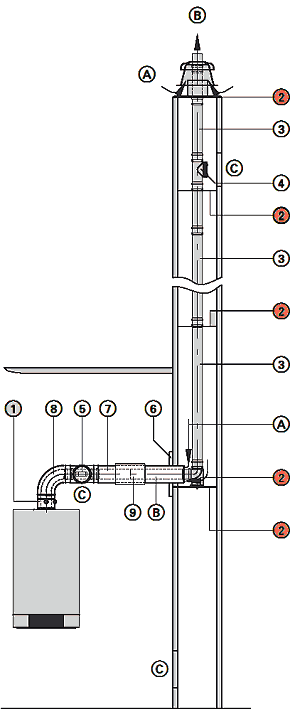

Das Abgassystem kann gemäß der Abbildung ausgeführt werden. Eine der Kaminhöhe entsprechende Menge an Abgasrohren und Bögen muss dazu bestellt werden. Das Kesselanschlusstück zur Verbindung des Brennwertgerätes mit dem Kaminsystem ist bereits im Lieferumfang des Brennwertgerätes enthalten.
 | (2): Basispaket Schacht (3): Abgasrohr einwandig Kunstoff (4): Revisionsstück einwandig Kunstoff (5): AZ-Revisionsstück doppelwandig Metall/Kunstoff (6): Mauerblende (7): AZ-Rohr doppelwandig Metall/Kunstoff (8): AZ-Bogen doppelwandig Metall/Kunstoff (9): AZ-Schiebemuffe doppelwandig Metall/Kunstoff (A): Zuluft (B): Abgas (C): Revisionsöffnung |
