Elektronikmodul SDIO/SM1A - Viessmann Ersatzteil 7871291

Eingebaut in Speicher-Wassererwärmer und Solar-Divicon.

• Kompatibel mit Viessmann Regelungen mit PlusBus- oder KM-BUS-Kommunikation
• Automatische Erkennung ob PlusBus- oder KM-BUS-Teilnehmer

Funktionen mit Vitotronic Regelung über KM-Bus:

• Leistungsbilanzierung und Diagnosesystem
• Bedienung und Anzeige erfolgt über die Vitotronic Regelung.
• Schalten der Solarkreispumpe
• Beheizung von 2 Verbrauchern über ein Kollektorfeld
• 2. Temperatur-Differenzregelung
• Thermostatfunktion zur Nachheizung oder zur Nutzung überschüssiger Wärme
• Drehzahlregelung der Solarkreispumpe über PWM-Eingang (Fabrikat Grundfos und Wilo)
• Solarertragsabhängige Nachheizunterdrückung des Speicher-Wassererwärmers durch den Wärmeerzeuger
• Aufheizung der solarbeheizten Vorwärmstufe (bei Speicher-Wassererwärmer ab 400 Liter Inhalt)
• Sicherheitsabschaltung der Kollektoren
• Elektronische Begrenzung der Temperatur im Speicher-Wassererwärmer
• Schalten einer zusätzlichen Pumpe oder eines Ventils über Relais
• Frostschutzfunktion

Zur Realisierung folgender Funktionen Tauchtemperatursensor Best.-Nr. 7438702 mitbestellen:

• Rücklaufumschaltung zwischen Wärmeerzeuger und Heizwasser-Pufferspeicher
• Beheizung von 2 Verbrauchern über ein Kollektorfeld

Funktionen mit Vitodens 300-W und Vitodens 200-W über Plus-Bus:

• Bedienung und Anzeige über die Regelung des Wärmeerzeugers
• Schalten der Solarkreispumpe
• Drehzahlregelung der Solarkreispumpe über PWM-Signal
• Solarertragsabhängige Nachheizunterdrückung des Speicher-Wassererwärmers durch den Wärmeerzeuger
• Sicherheitsabschaltung der Kollektoren
• Elektronische Begrenzung der Temperatur im Speicher-Wassererwärmer
• Schalten einer Umschichtpumpe für den Speicher-Wassererwärmer
• Frostschutzfunktion
• Intervallfunktion


Aufbau:
Elektronik

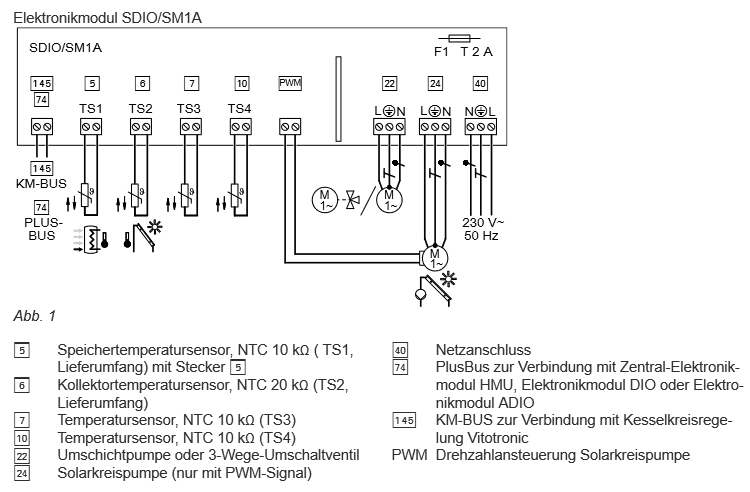

Anschlussklemmen:
– 4 Sensoren
– Solarkreispumpe
– KM-BUS/PlusBus
– Netzanschluss (Netzschalter bauseits)
PWM-Ausgang für die Ansteuerung der Solarkreispumpe
1 Relais zum Schalten einer Pumpe oder eines Ventils

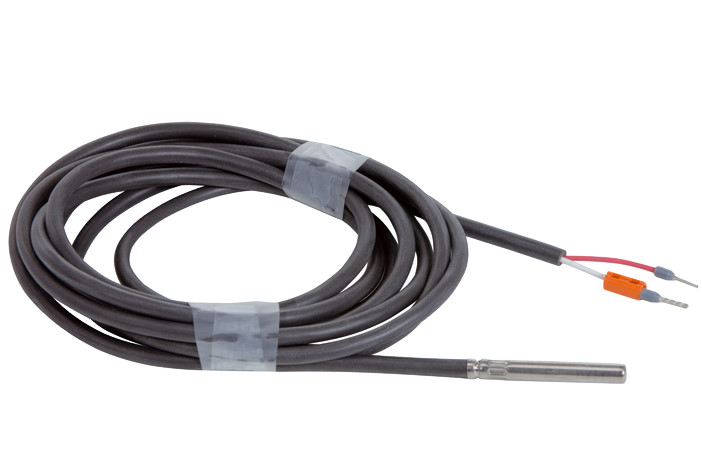

Kollektortemperatursensor NTC 20 kΩ bei 25 °C:
Zum Anschluss im Gerät.
Bauseitige Verlängerung der Anschlussleitung:
- 2-adrige Leitung, Leitungslänge max. 60 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
- Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden
