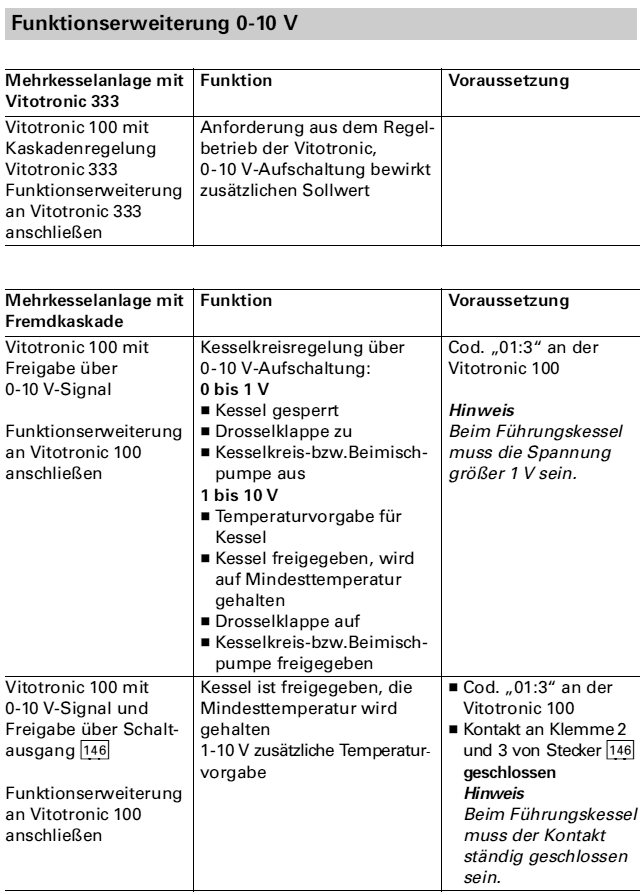

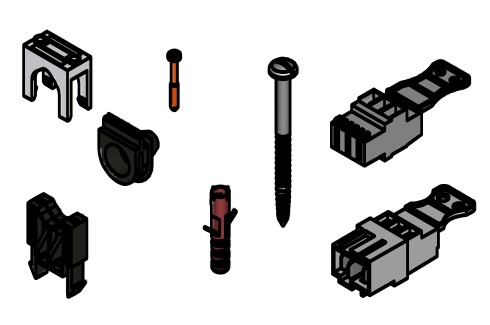

Funktionserweiterung mit 0-10 V-Eingang und Schaltkontakt.

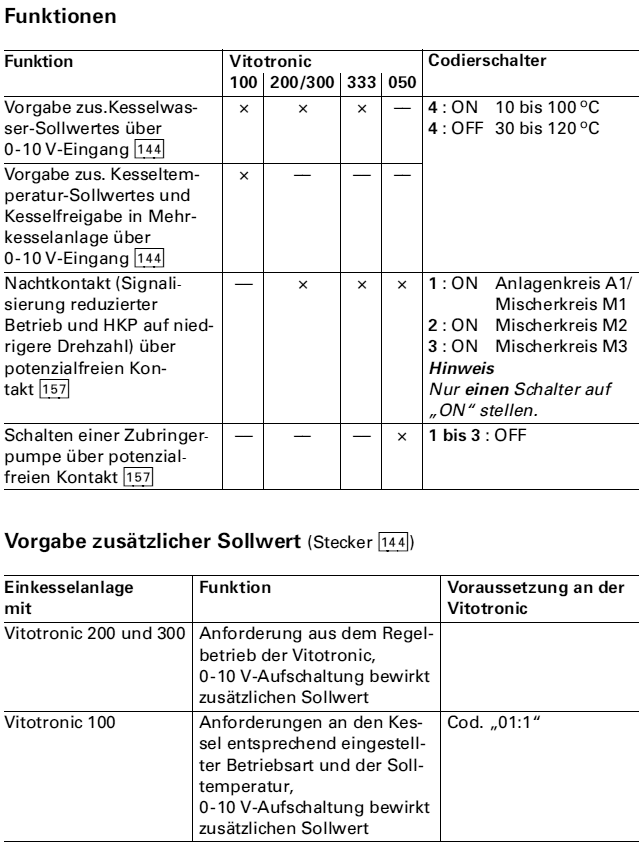

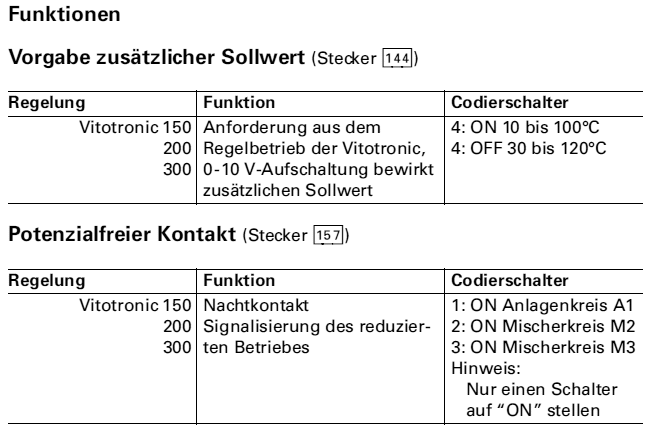

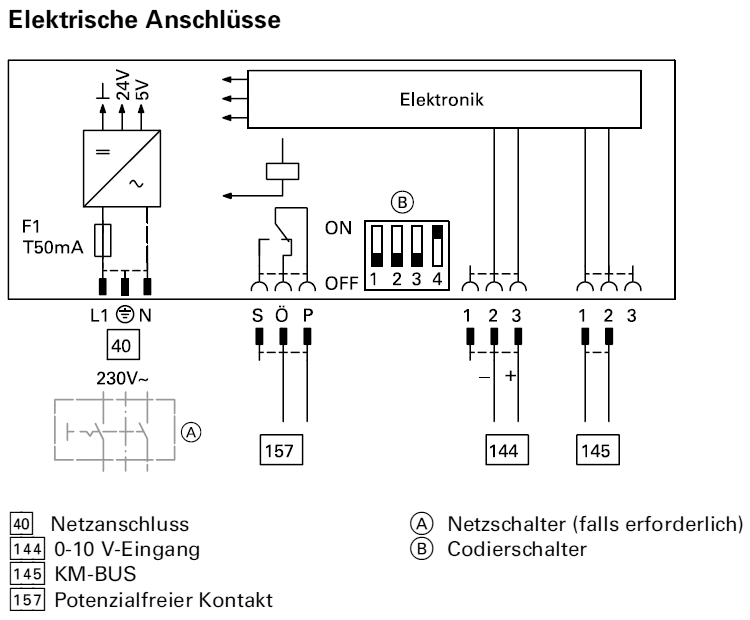

Funktionen:

• 0-10 V-Eingang: Zur Vorgabe der Kessel- oder Anlagenvorlauftemperatur (0-1 V = Kessel Aus, 1-10 V = 10-100° oder 30-120 °C. Vorlauftemperatur)
• Schaltkontakt: Zum Schalten einer Zubringerpumpe zu einer Unterstation (bei Anschluss an die Vitotronic 050) oder zur Umschaltung einer Heizkreispumpe auf niedrige Drehzahl im reduzierten Betrieb (Nachtkontakt).


Voraussetzung:

Die Regelung ist ab 05/2005 gefertigt, bzw. es wird eine Elektronikkarte (ab Softwarestand 6) eingesetzt. Die Funktionserweiterung 0−10 V kann an die folgenden Regelungen angeschlossen werden:

- Vitotronic 150 Typ KB1, KB2
- Vitotronic 200 Typ KW1, KW2, KW4, KW5
- Vitotronic 300 Typ KW3

Die Regelung ist ab 07/2003 gefertigt, bzw. es wird eine Elektronikkarte (ab Softwarestand 7) eingesetzt. Die Funktionserweiterung 0−10 V kann an die folgenden Regelungen angeschlossen werden:

Vitotronic 050 Typ HK1M, HK1W, HK3W, HK1S, HK3S,
Vitotronic 100 Typ GC 1,
Vitotronic 200 Typ GW 1,
Vitotronic 300 Typ GW 2,
Vitotronic 333 Typ MW 1, MW 1S

Die Funktionserweiterung wird automatisch von der Vitotronic Regelung erkannt (Codierung 9d:1 stellt sich ein).

Dokumente

•  Montageanleitung
