Schaltmodul-V

zur Funktionserweiterung der Viessmann Regelungen Vitotronic 200 (Typ KW1 und KW2) und 300 (Typ KW3).

• externen Brennereinschaltung zum Anfordern einer Mindestkesselwassertemperatur (wirkt auf Brenner und ggfs. auf Mischer und Pumpen),
• externe Brennersperrung,
• in Verbindung mit einem externen Kontakt oder Fernschaltgerät (z.B. Vitocom 300 FA2) zur separaten Fernumschaltung des Heiz-/Betriebsprogramms der Heizkreise über Telefonkontakt,
• Anschluss zum Kurzzeitbetrieb der Zirkulationspumpe (z.B. über einen Taster),
• externer Störmeldeeingang,
• Ausgang Sammelstörmeldung (potentialfreier Kontakt)

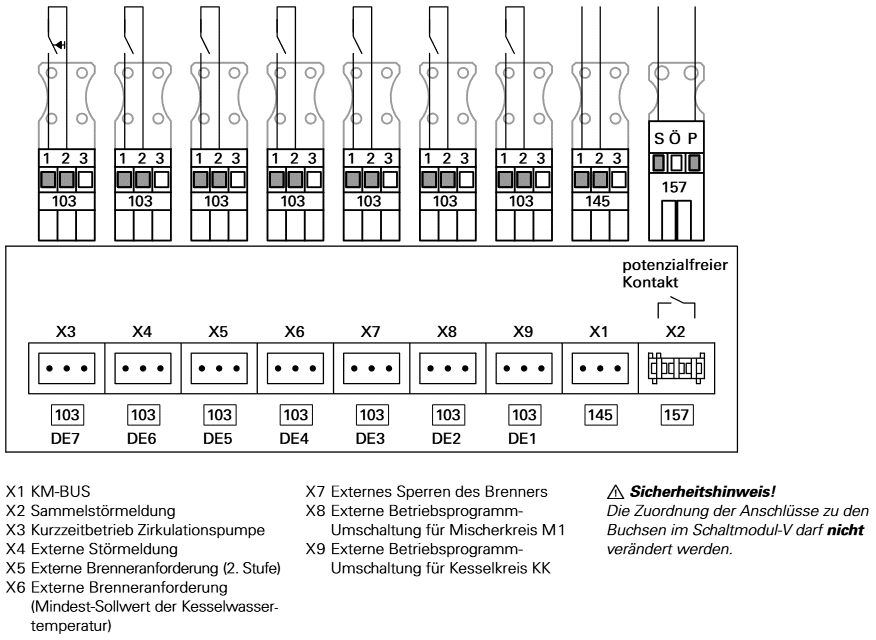

Anschluss an die Regelung:
Steckverbinder "145" der Anschlussleitung in die Buchse "145" der Regelung bzw des KM−BUS−Verteilers einstecken. Die Codieradresse "94" ändert sich selbständig von 94:0 auf 94:2.

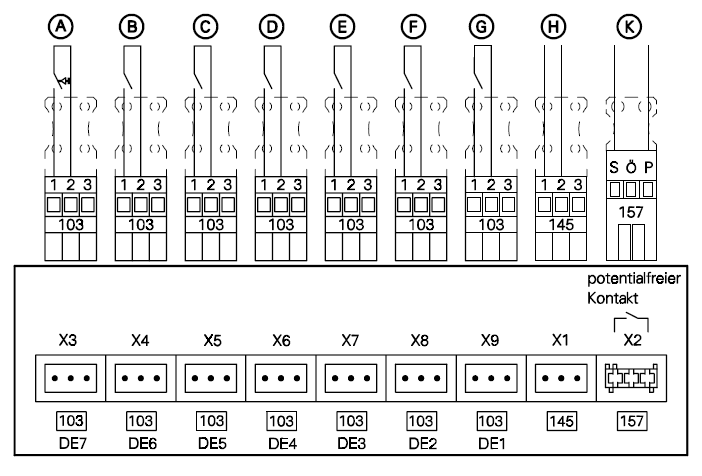

Ⓐ Kurzzeitbetrieb für Trinkwasserzirkulationspumpe aufschalten
Potentialfreien Kontakt (Taster) am Steckverbinder "103" anschließen und in Buchse "DE7" einstecken.
Funktion: Die Trinkwasserzirkulationspumpe wird durch Schließen des Kontaktes für eine wählbare Zeit eingeschaltet. Die Laufzeit wird über Codieradresse "74" (Anlieferungszustand "74:5", d.h. 5 Min. Laufzeit) an der Vitotronic eingestellt.

Ⓑ Externe Störmeldung aufschalten
Potentialfreier Kontakt am Steckverbinder "103" anschließen und in Buchse "DE6" einstecken.
Funktion: Bei geschlossenem Störmeldekontakt wird an der Regelung die Störmeldung "C9" angezeigt und die rote Störungsanzeige an der Regelung blinkt. Der Sammelstörmeldekontakt "157" (potentialfrei) wird eingeschaltet. Bei der Vitotronic 300 wird der Sammelstörausgang "50" (230 V AC) eingeschaltet.

Ⓒ Externe Brenneranforderung 2.Stufe aufschalten
Potentialfreien Kontakt am Steckverbinder "103" anschließen und in Buchse "DE5" einstecken.
Funktion: Bei externer Anforderung geht der Brenner in Vollastbetrieb mit angehobener Kesselwassertemperatur, begrenzt durch den Temperaturregler.

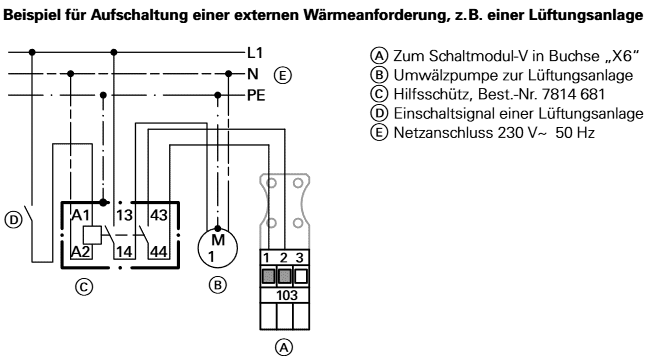

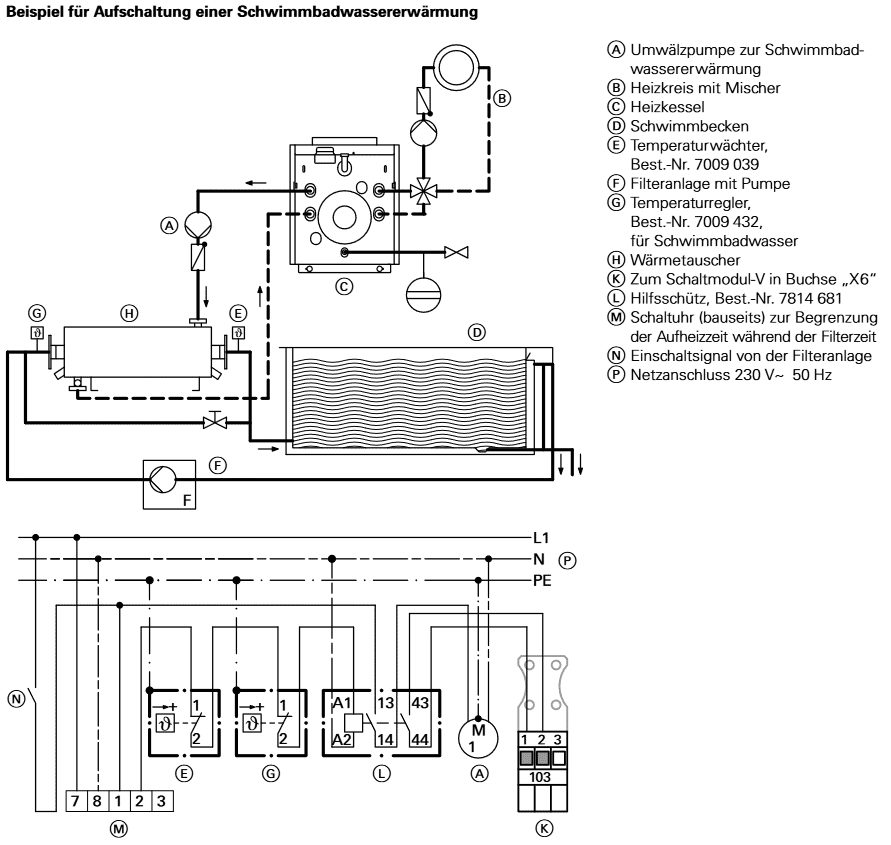

Ⓓ Externe Brenneranforderung (Mindest−Sollwert)
Potentialfreien Kontakt am Steckverbinder "103" anschließen und in Buchse "DE4" einstecken.
Funktion: Bei geschlossenem Kontakt wird der über Codieradresse "32:70" eingestellte Mindest−KesselwassertemperaturSollwert von 70°C gehalten (Einstellbereich 32:0 bis 127). Über Codieradresse "33" kann die externe Anforderung mit oder ohne Vorrang auf die Heizkreise eingestellt werden (33:0 ohne−,33:1 mit Vorrang). Bei 2stufigen oder modulier. Brennern erfolgt eine lastabhängige Zuschaltung.

Ⓔ Externes Sperren des Brenners aufschalten
Potentialfreien Kontakt am Steckverbinder "103" anschließen und in Buchse "DE3" einstecken.
Funktion: Die Funktion "Externes Sperren" wirkt nur auf den Brenner. Bei geschlossenem Kontakt ist die Brennereinschaltung gesperrt. Der Brenner wird auch bei "Externe Anforderung" und bei Unterschreiten der unteren Kesselwassertemperatur nicht eingeschaltet. Bei geschlossenem Kontakt sind kein Frostschutz der Heizungsanlage und kein Kesselschutz gewährleistet.

Ⓕ Externe BetriebsprogrammUmschaltung für Mischerkreis M1 aufschalten
Potentialfreien Kontakt am Steckverbinder "103" anschließen und in Buchse "DE2" einstecken.
Funktion: Durch Schließen des entsprechenden Kontaktes wird der Mischerkreis M1 auf dauernd reduzierter Betrieb umgeschaltet.

Ⓖ Externe Betriebsprogramm-Umschaltung für Kesselkreis KK aufschalten
Potentialfreien Kontakt am Steckverbinder "103" anschließen und in Buchse "DE1" einstecken.
Funktion: Durch Schließen des entsprechenden Kontaktes wird der Kesselkreis KK auf dauernd reduzierter Betrieb umgeschaltet.

Ⓗ KM−BUS Anschluss an die Vitotronic, bzw. KM−BUS−Verteiler

Ⓚ Sammelstörmeldung
Störmeldeeinrichtung am Stekker "157" anschließen und in Buchse "157" einstecken.

Nennbelastbarkeit des Relaisbei Schaltmodul V
AC: 1 (0,5) A, 230 V
