Vitocal 250-AH HAWO-AC 252.A13 400V
Luft/Wasser-Wärmepumpe für Hybridbetrieb, Monoblock-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
Eine maximale Vorlauftemperatur bis 70 Grad C bei einer Außentemperatur von -10 Grad C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
- Internetfähig durch integriertes WLAN oder Service-Link
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
Lieferumfang/Ausstattung
Modulierende Wärmepumpe In Kompaktbauweise bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

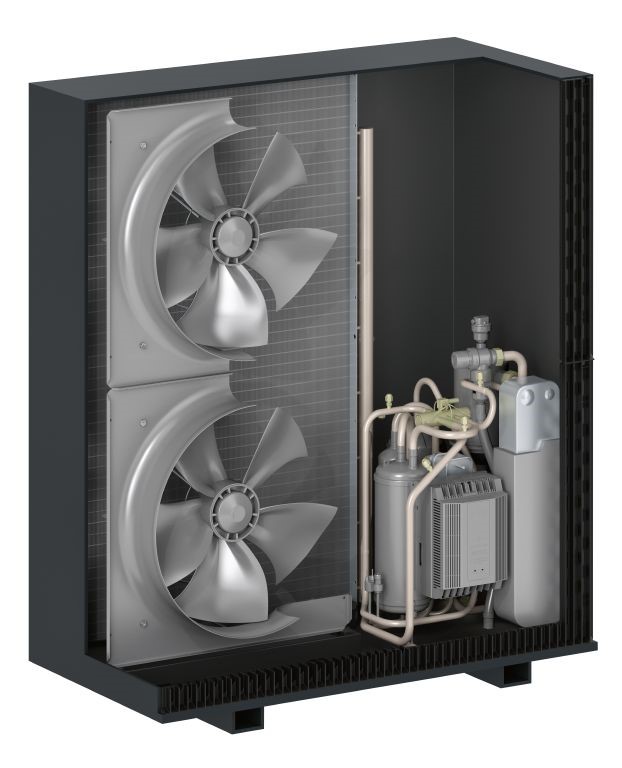

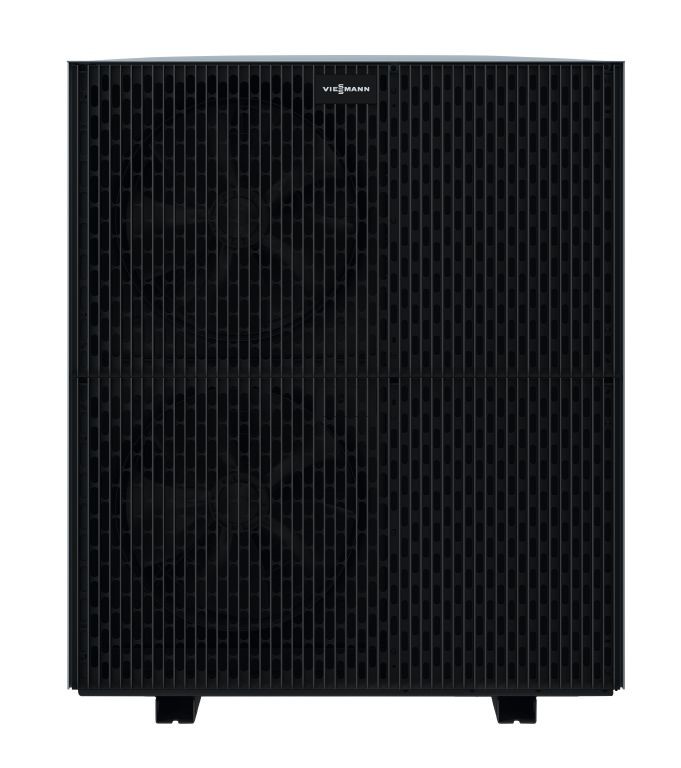

Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit BlueFin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
- Tragehilfen für die Außeneinheit im Lieferumfang.
Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am verbauten Kältekreis der Außeneinheit dürfen aus Sicherheitsgründen nur durch den Technischen Dienst von Viessmann erfolgen.
Inneneinheit:
- Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 Liter, Bypassfunktion, 3-Wege-Mischer, Ausdehnungsgefäß 18 Liter, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor
- Integrierte Hybridhydraulik und Schnittstellen zur Ansteuerung des externen Wärmeerzeugers
- Außentemperatursensor (leitungsgebunden)
- Steckbare Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps. Lokaler Zugriff für Service und Inbetriebnahme über App

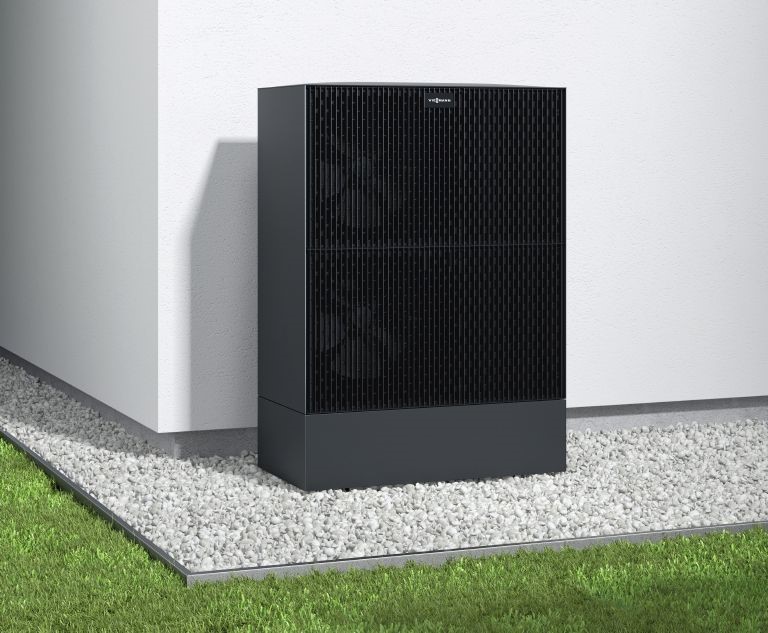

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.
Für Heizungsanlagen mit einem direkten Heiz-/Kühlkreis ohne Mischer oder einem direkten Heizkreis ohne Mischer und bis zu 3 gemischten Heizkreisen mit Mischer hinter einem Heizwasser-Pufferspeicher.
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk).
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt. Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.
Die Wärmepumpen erfordern die Inbetriebnahme durch den Technischen Dienst von Viessmann oder einen von Viessmann zertifizierten Heizungsfachbetrieb für Wärmepumpen.
Die in der Wärmepumpenregelung integrierte Jahresarbeitszahlkontrolle erfüllt die Anforderung des Förderprogramms in DE und des EEWärmeG.
Die Wärmepumpen verfügen über die neue Elektronikplattform Viessmann One Base, wodurch Produktupgrades auch bei bereits installierten Anlagen jederzeit möglich sind. Diese Upgrades können sowohl die Regelungsfunktionen erweitern als auch die Effizienz der Anlage steigern. Im Laufe des Jahres stehen Produktupgrades zur Verfügung, sodass der beschriebene Funktionsumfang kontinuierlich erweiterbar ist. Hierfür die Wärmepumpen mit dem WLAN verbinden und Software-Updates über ViGuide durchführen.
Technische Angaben:
Farbe:
- Außeneinheit: Vitographite
- Inneneinheit: Vitopearlwhite
Leistungsdaten nach EN 14511 im Heizbetrieb
Bei Betriebspunkt A2/W35:
- Nenn-Wärmeleistung: 6,7 kW
- Elektr. Leistungsaufnahme: 1,68 kW
- Leistungszahl (COP): 3,98
Bei Betriebspunkt A7/W35:
- Nenn-Wärmeleistung: 8,1 kW
- Elektr. Leistungsaufnahme: 1,56 kW
- Leistungszahl (COP): 5,21
Bei Betriebspunkt A -7/W35:
- Nenn-Wärmeleistung: 11,10 kW
- Elektr. Leistungsaufnahme: 3,75 kW
- Leistungszahl (COP): 2,97
Leistungsdaten nach EN 14511 im Kühlbetrieb
Bei Betriebspunkt A35/W18:
- Kühlleistung: 8,2 kW
- Elektr. Leistungsaufnahme: 1,67 kW
- Leistungszahl (EER): 4,90
Lufteintrittstemperatur Heizbetrieb:
- Lufttemperatur min.: -20 Grad C
- Lufttemperatur max.: 40 Grad C
Lufteintrittstemperatur Kühlbetrieb:
- Lufttemperatur min.: 10 Grad C
- Lufttemperatur max.: 45 Grad C
Heizwasser (Sekundärkreis):
- Max. externer Druckverlust (RFH)
bei Mindestvolumenstrom 1000 l/h: 600 mbar
- Max. externer Druckverlust (RFH) bei
Mindestvolumenstrom 1000 l/h: 60 MPa
- Max. Vorlauftemperatur (Verdichter): 70 Grad C
- Zul. Betriebsdruck: 3 bar
- Zul. Betriebsdruck: 0,3 MPa
Elektrische Werte Außeneinheit:
- Nennspannung Verdichter: 3/N/PE 400 V/50 Hz
- Anlaufstrom Verdichter: < 10 A
Elektrische Werte Inneneinheit:
- Nennspannung Regelung: 1/N/PE 230 V/50 Hz
- Absicherung intern: T 6,3 A
- Elektr. Leistungsaufnahme Sekundärpumpe (PWM): 60 W
- Energieeffizienzindex (EEI) Sekundärpumpe: 0,2
Kältemittel R32:
- Kältemittelfüllmenge: 2,0 kg
- Treibhauspotenzial (GWP): 0,02
- CO2-Äquivalent: 0,00004 t
Abmessungen Außeneinheit:
- Länge: 600 mm
- Breite: 1.144 mm
- Höhe: 1.382 mm
- Gewicht: 221 kg
Abmessungen Inneneinheit:
- Länge: 370 mm
- Breite: 600 mm
- Höhe: 920 mm
- Gewicht: 57 kg
Anschlüsse:
- Heizwasservorlauf: Cu 28 x 1,0 mm
- Heizwasserrücklauf: Cu 28 x 1,0 mm
- Vorlauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
- Rücklauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
- Vorlauf externer Wärmeerzeuger: Cu 28 x 1,0 mm
- Rücklauf externer Wärmeerzeuger: Cu 28 x 1,0 mm
