VIESSMANN Vitocal 222-SI System Invisible

Typ: AWBS-M-E-AC 221.E08 I

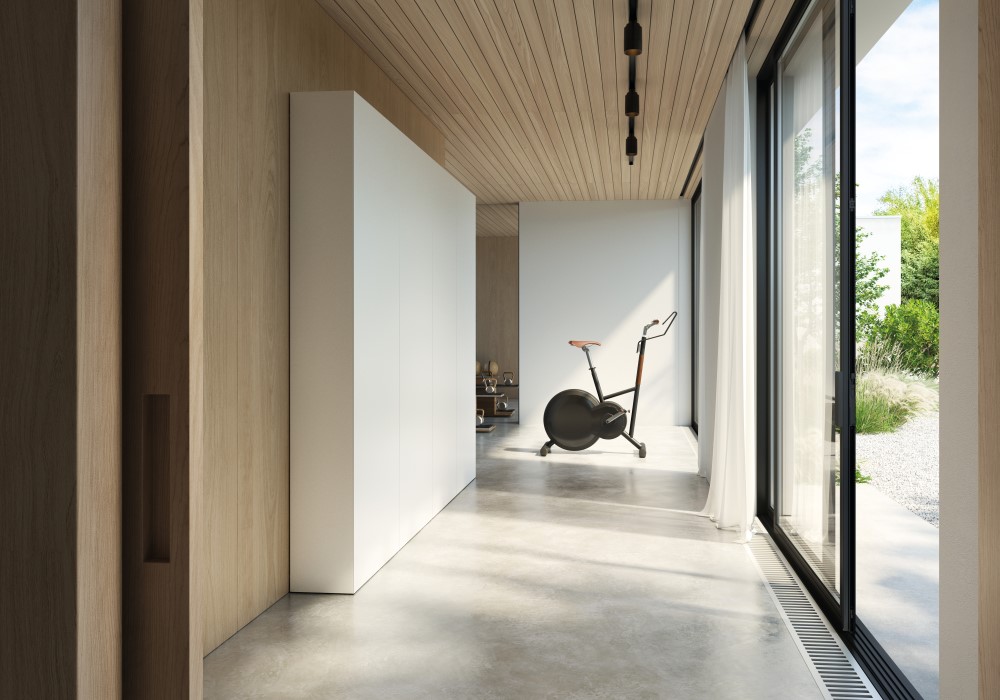

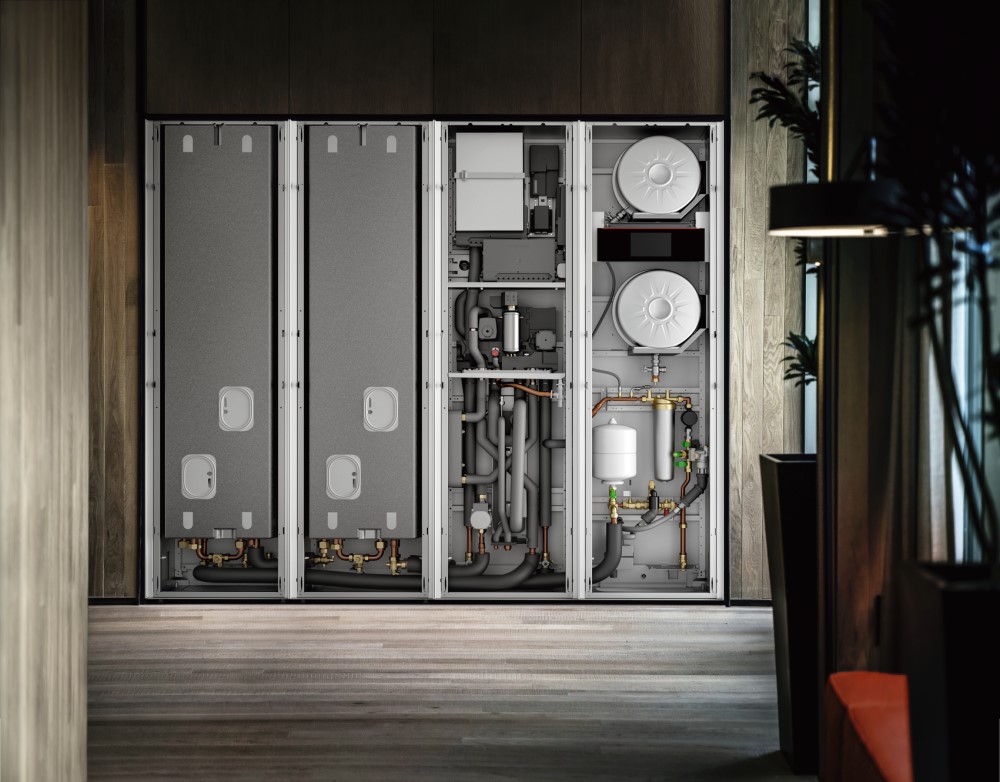

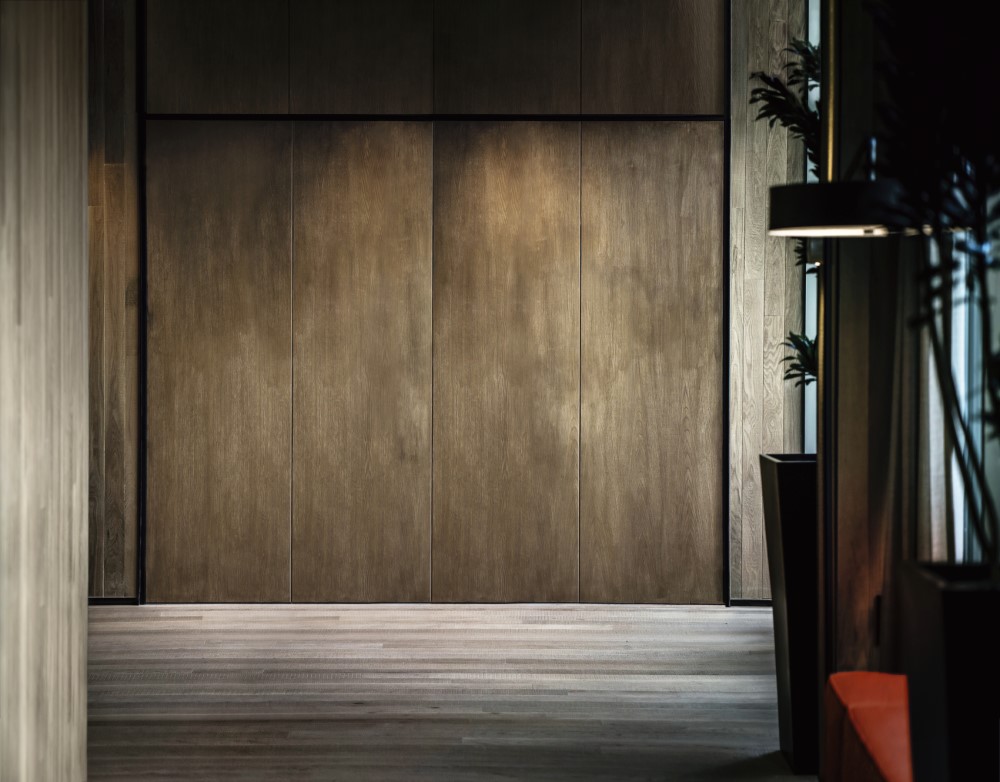

Aufstellvariante: Reihenaufstellung

Modulierende Wärmepumpe mit elektrischem Antrieb in Split-Ausführung mit Außen- und Inneneinheit, Zubehörunit und 250 Liter Edelstahl Speicher-Wassererwärmer. Für Raumbeheizung/-kühlung und Trinkwassererwärmung.

Dokumente

•  Technologiebroschüre Invisibel
•  Datenblatt Vitocal 222-S Invisible
•  Invisibel Design Broschüre
•  Invisible Technik Broschüre

Haustechnik, Verrohrung und Installation in einem einzigartigen neuen System zusammengefasst

• Maximiert die nutzbare Wohnfläche im Neubau
• Flexible Aufstellung in Reihen-, Block- oder Eckaufstellung
• Inneneinheit in der Farbe Vitopearlwhite
• Mit Viessmann One Base Elektronikplattform und dem integriertem Viessmann Energiemanagement
• Geringe Betriebskosten durch hohen COP (COP = Coefficient of Performance) EN 14511: Bis 5,0 bei A7/W35
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Umweltfreundliches Kältemittel R32 mit einem niedrigem GWP Wert von 771 (GWP = Global Warming Potential) nach IPCC AR6
• Komfortabel durch reversible Ausführung für Heizen und Kühlen (Zubehör erforderlich)
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Internetfähig durch integriertes WLAN, LAN-Adapter (Zubehör erforderlich) oder Service-Link
• Bedienung, Optimierung, Wartung und Service über ViCare App, Vitotrol 300-E und ViGuide
• Geführte Inbetriebnahme über ViGuide

 Lieferumfang/Ausstattung

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Mit Kältemittel-Betriebsfüllung (R32) bis zu 12 m einfacher Leitungslänge und Bördelanschlüssen

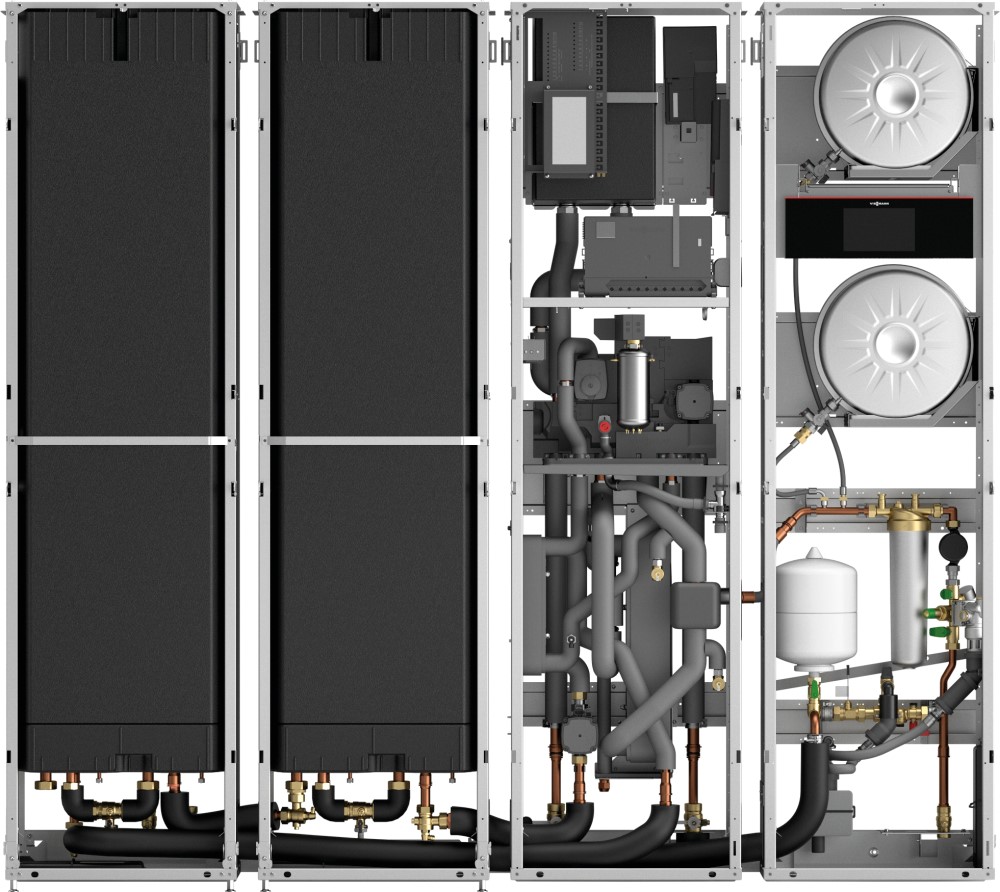

Inneneinheit:

• Integrierter Speicher-Wassererwärmer 250 Liter aus Edelstahl mit Ladesystem und Hocheffizienz-Ladepumpe, 2 Temperatursensoren, für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt
• Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 Liter, Bypassfunktion, Heizwasser-Durchlauferhitzer, 4/3-Wege-Ventil, Sicherheitsventil mit digitalem Manometer, Volumenstromsensor
• Mit Effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Filter für das Heizwasser zum Schutz vor Verschmutzung
• Membran-Druckausdehnungsgefäß 2x 18 Liter mit Kappenventil
• Integrierte Trinkwasser-Sicherheitsgruppe nach DIN 1988 und Ablauftrichter-Set
• Armatur zum Nachfüllen von geschlossenen Heizungsanlagen mit enthärtetem Wasser einschließlich Enthärtungskartusche
• Außentemperatursensor (leitungsgebunden)
• Internetfähig durch integrierte WLAN-Schnittstelle oder alternativ über LAN-Adapter (Zubehör) für Bedienung und Service über Viessmann Apps. Lokaler Zugriff für Service und Inbetriebnahme über App.

Anschlusskonsolen-Set:

• Anschlusskonsole 1: Kaltwasseranschluss G1 mit Absperrarmatur
• Anschlusskonsole 2: Warmwasseranschluss G1 mit Absperrarmatur
• Anschlusskonsole 3: Absperrarmaturen für Heizungsvorlauf und -rücklauf mit KFE-Hahn


Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend mit Stützfüßen für die Speicher-Wassererwärmer.
Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.
Für Heizungsanlagen mit einem direkten Heiz-/Kühlkreis ohne Mischer

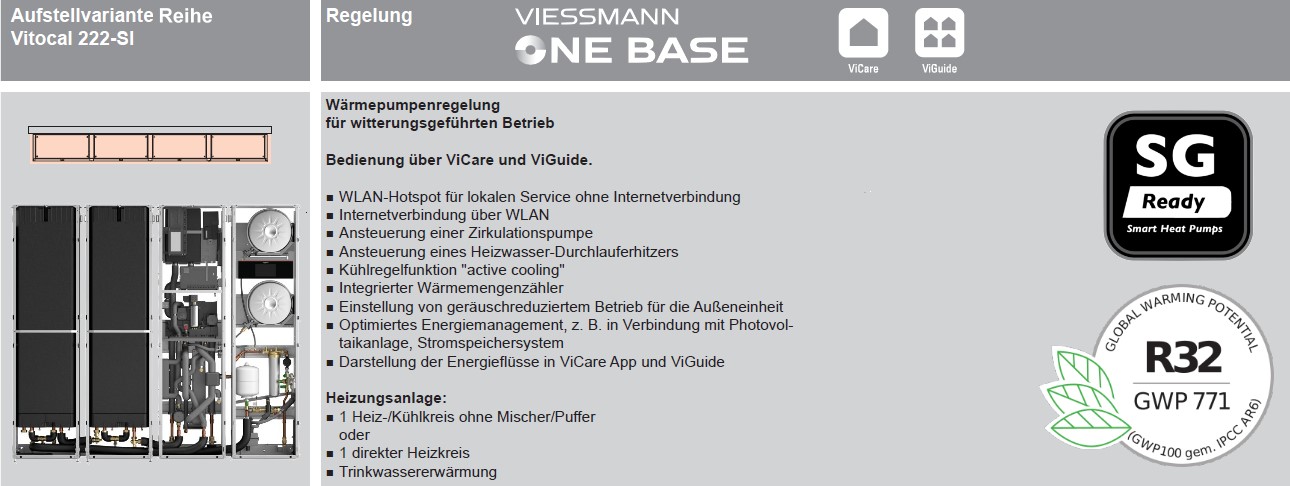

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung

• Bedienung über die Viessmann-Apps
• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
• Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, WLAN und Service Link (Low-Power-Funk)
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer und Temperaturwächter, Betriebs- und Störungsanzeige, Feuchteanbauschalter für den Kühlbetrieb (Zubehör)

Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.

Die Wärmepumpen erfordern die Inbetriebnahme durch den Technischen Dienst von Viessmann oder einen von Viessmann zertifizierten Heizungsfachbetrieb für Wärmepumpen.

Kältetechnische Installationen von Split-Luft/Wasser-Wärmepumpen dürfen laut Gesetzgeber nur durch zertifizierte Personen mit entsprechendem Sachkundenachweis gemäß Chemikalien-Klimaschutzverordnung in der Fassung vom 02.07.2008 durchgeführt werden. Unterstützung bei der Installation durch zertifiziertes Viessmann Personal auf Anfrage.
