Dachdurchführung - Schrägdach

Dachdurchführung DN 160/180 für Außen- und Fortluft im Schrägdach - Edelstahl blank

Artikelzustand	Neu
Art.-Nr.	9562054

468,90 €

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 2-3 Tage

St.

In den Warenkorb

Merken

Vergleichen

Fragen?

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Beschreibung
Merkmale

Beschreibung

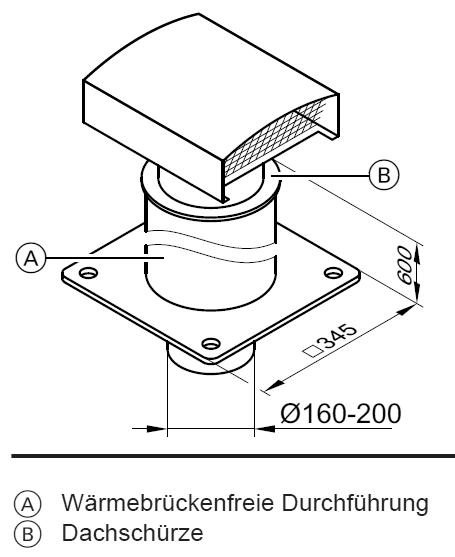

Dachdurchführung (Edelstahl)

für Schrägdach aus blankem Edelstahl, passend für DN160 und DN180 Kanalsysteme.

Mit abnehmbarer Haube, Bleischürze (600x600mm) und Vogelschutzgitter. Mit Dämmhülse. Wärmebrückenfrei durch EPP Dämmhülse (200mm Innen, 300mm Aussen).

Bestandteile:

- Abnehmbare Haube
- Bleischürze (600 x 600 mm)
- Vogelschutzgitter
- EPP-Dämmhülse
- Anschluss-Stück
- Wärmebrückenfreie EPP-Rohrhülse Ø 200 (innen) und Ø 300 mm (außen)

Montagehinweise:

Um Schwitzwasserbildung zu vermeiden, muss die Fortluftleitung diffusionsdicht wärmegedämmt werden. Die verbrauchte, entwärmte Luft (Fortluft) wird über die Fortluft-Dachdurchführung abgeführt.

1. Dachhaube entsprechend den baulichen Gegebenheiten einpassen.
2. Dachhaut schließen und Rohrleitung aufstecken, befestigen und dampfdicht abdichten.

Erforderliche Reduzierstücke für den Außenwandanschluss:

1 Stück DN 160/125 für Vitovent 300 für max. Luftvolumenstrom 180 cbm/Std.
1 Stück DN 180/160 für Vitovent 300 für max. Luftvolumenstrom 400 cbm/Std.
