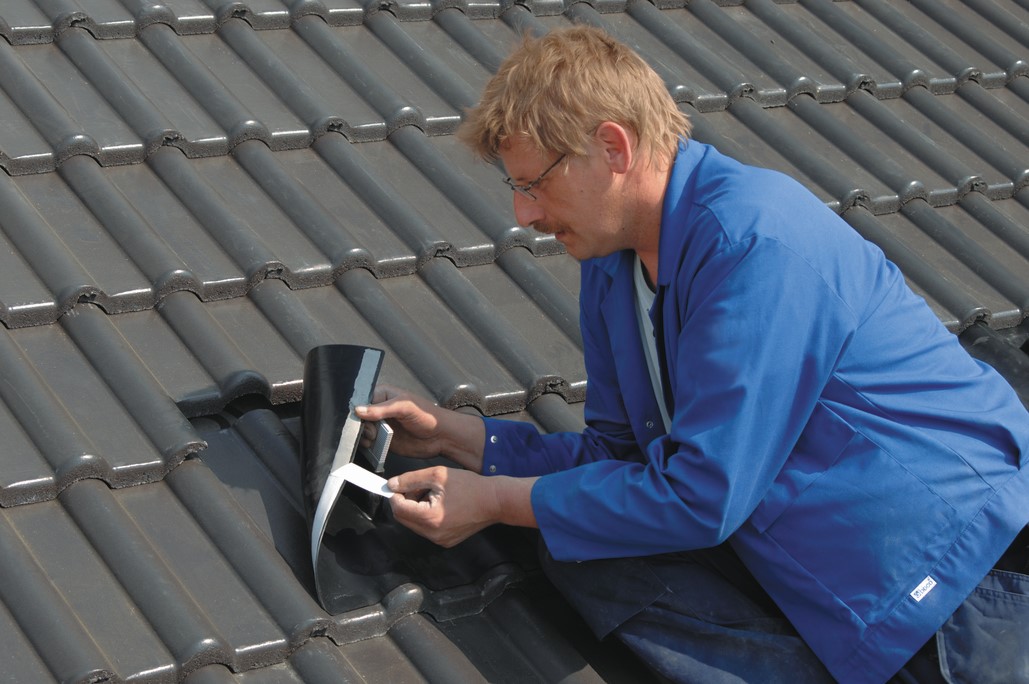

Bild von Montagesatz Sparrenanker mit Dachziegelanpassung

Montagesatz Sparrenanker mit Dachziegelanpassung

Viessmann Montagesatz für Vitosol 100-FM/200-FM Solarkollektoren auf schrägen Dächern mit Mönch-Nonne, Biberschwanz und Schiefer Eindeckung.

Artikelzustand	Neu
Art.-Nr.	Z008442

52,30 €

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 2-4 Tage

Farbe der Abdeckung

Dach

Ohne Konterlattung (Schrauben 150 mm)

Mit Konterlattung (Schrauben 190 mm)

Sparrenanker

Für niedrige Pfanne (max. 70 mm)

Hohe Pfanne (max. 100 mm)

Set

In den Warenkorb

Merken

Vergleichen

Fragen?

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Beschreibung
Merkmale

Beschreibung

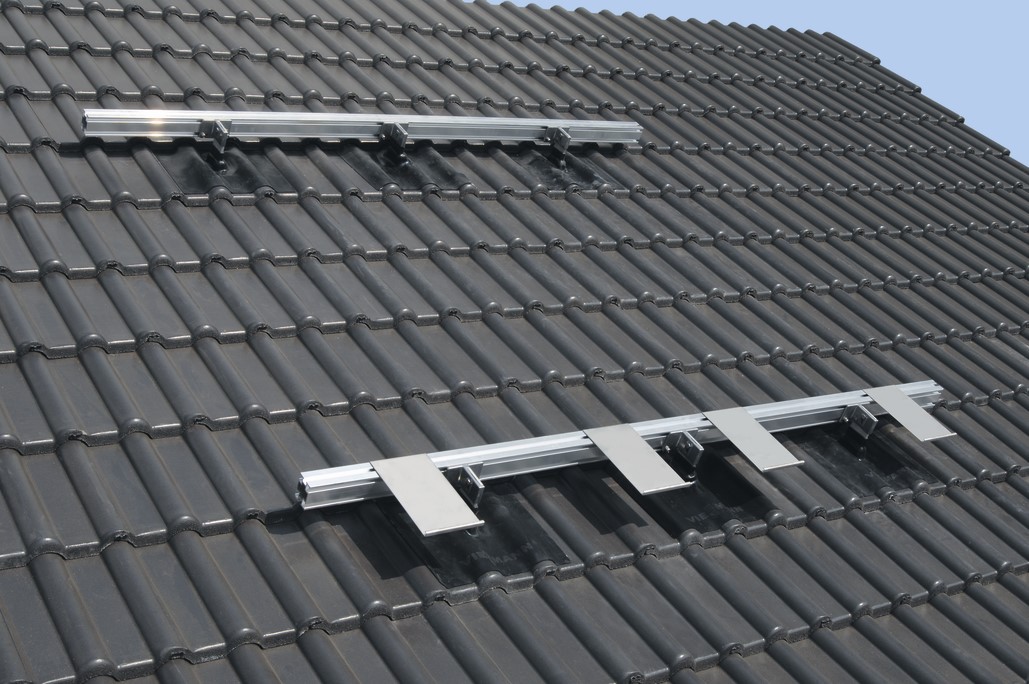

Montagesatz Aufdachmontage Sparrenanker

Passend zu Viessmann Vitosol 100-FM/200-FM Einzelkollektoren – senkrechte und horizontale Bauform.

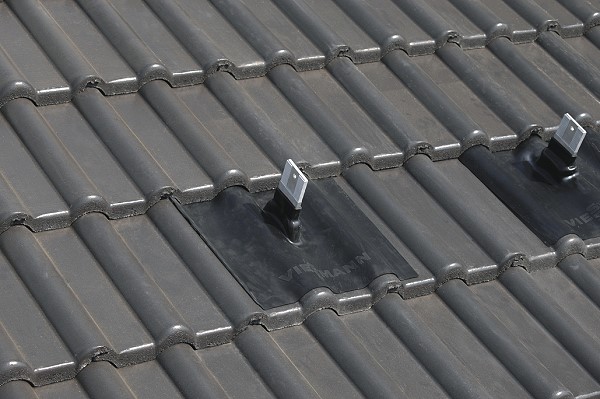

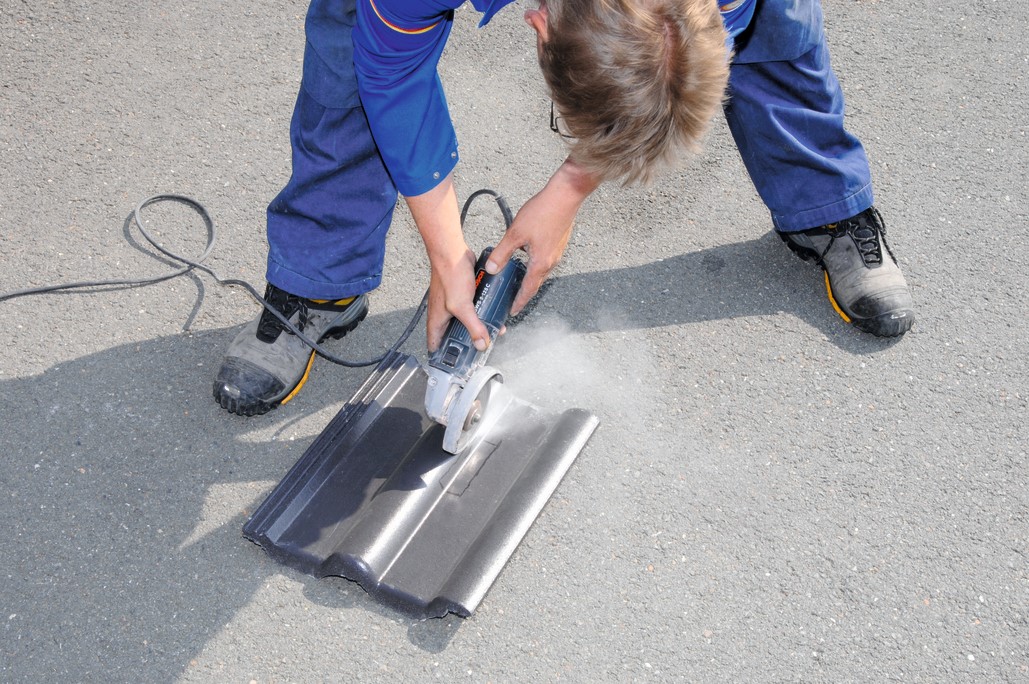

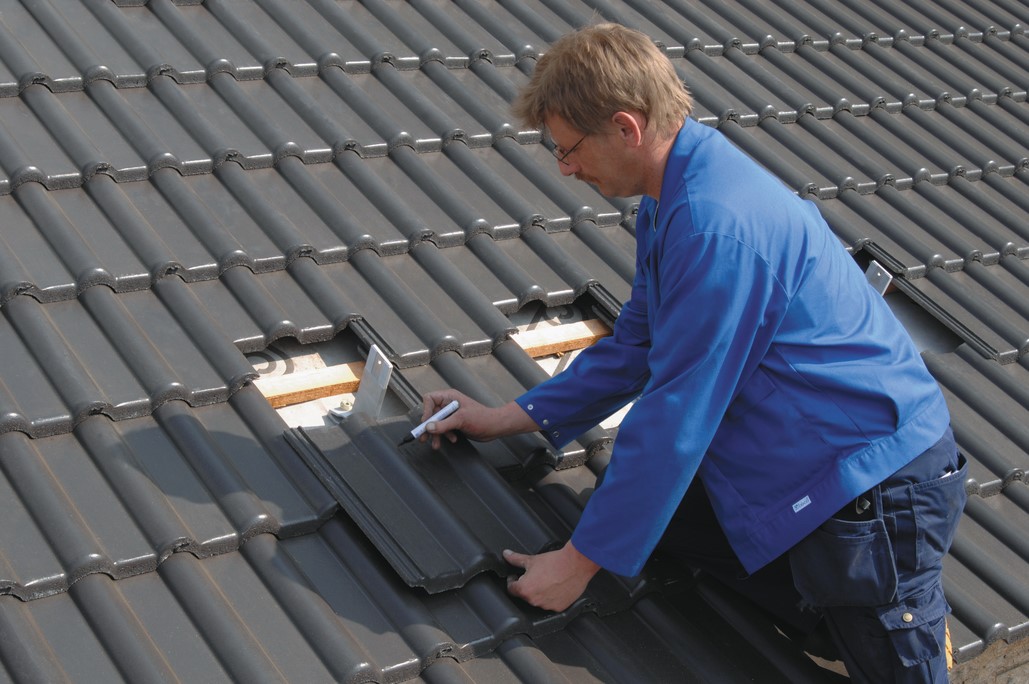

Montagesatz bestehend aus einem Sparrenanker, Abdeckung, Dichtband und selbstbohrenden Schrauben.
Ausgleich von Dachunebenheiten durch Verstellmöglichkeiten am Sparrenanker.

Geeignet für folgende Dach-Eindeckungen:

Dachpfannen (maximale Pfannenhöhe *1 = 70 mm) für Biberschwanzziegel und Schiefer.
Dachpfannen (maximale Pfannenhöhe *1 = 100 mm) für Mönch-Nonne.

*1 Abstand Oberkante Sparren oder Konterlattung bis Oberkante Pfanne (Welle).

Niedrige Pfanne z.B. Braas Frankfurter Pfanne.
Hohe Pfanne z.B. Braas Saphir, Braas Provence.

Bei der Auswahl des Montagesatzes ist auf den Dachaufbau zu achten (Dach mit Konterlattung oder ohne Konterlattung).

Ermittlung der Anzahl der benötigten Sparrenanker:

Kollektoren Für Schneelasten bis 1,25 kN/ m²	1	2	3	4	5	6	8	10
Sparrenabstand bis 600 mm	4	6	6	8	14	14	20	28	Anzahl
Sparrenabstand bis 700 mm	4	4	8	8	12	16	20	24	Anzahl
Sparrenabstand bis 800 mm	4	4	8	8	10	14	18	24	Anzahl
Sparrenabstand bis 900 mm	4	6	8	10	14	16	20	26	Anzahl
Sparrenabstand bis 1000 mm	4	6	8	10	12	14	18	22	Anzahl

Kollektoren Für Schneelasten bis 2,55 kN/ m²	1	2	3	4	5	6	8	10
Sparrenabstand bis 600 mm	4	6	8	12	14	14	20	28	Anzahl
Sparrenabstand bis 700 mm	4	6	8	12	12	16	20	26	Anzahl
Sparrenabstand bis 800 mm	4	6	8	12	14	14	22	28	Anzahl
Sparrenabstand bis 900 mm	4	6	8	10	14	16	20	26	Anzahl
Sparrenabstand bis 1000 mm	4	6	8	10	12	14	18	22	Anzahl

Schneelasten auf dem Dach gemäß DIN 1055, Teil 4 und 5 und Windgeschwindigkeiten bis 150 km/h.

Zubehör für 7, 9, 11 oder 12 Kollektoren auf Anfrage.
