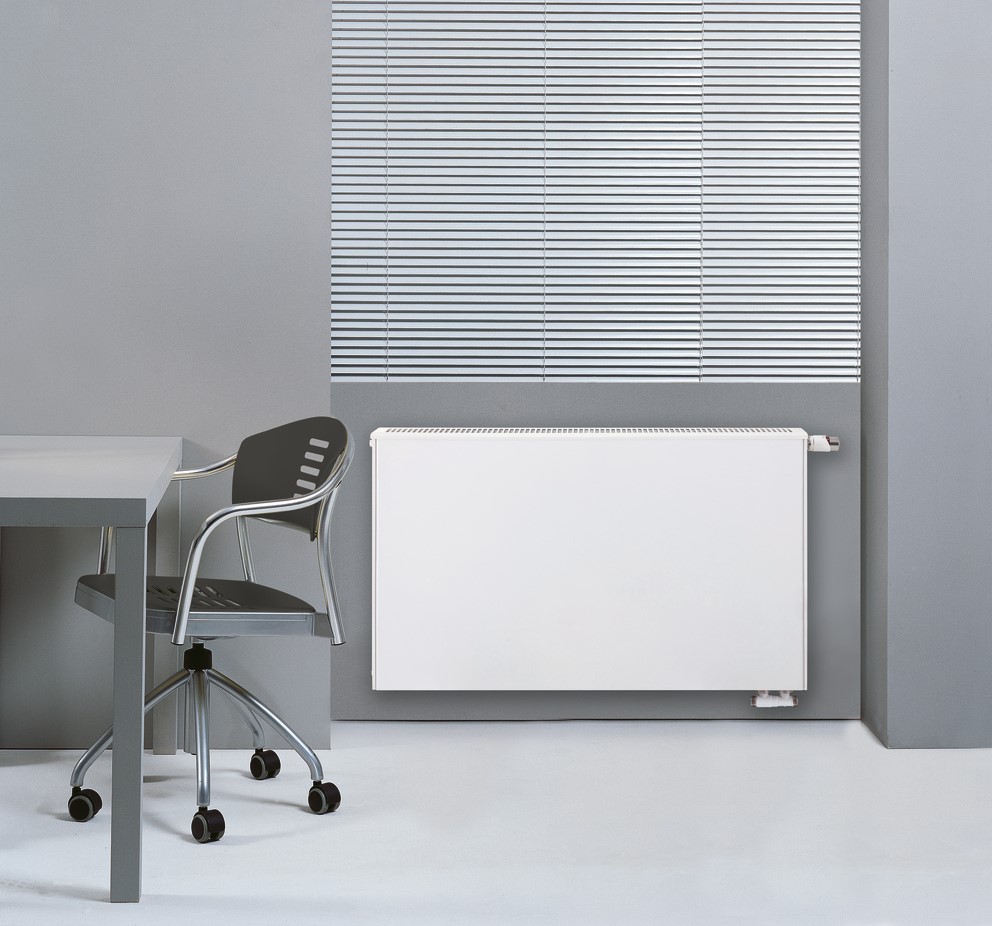

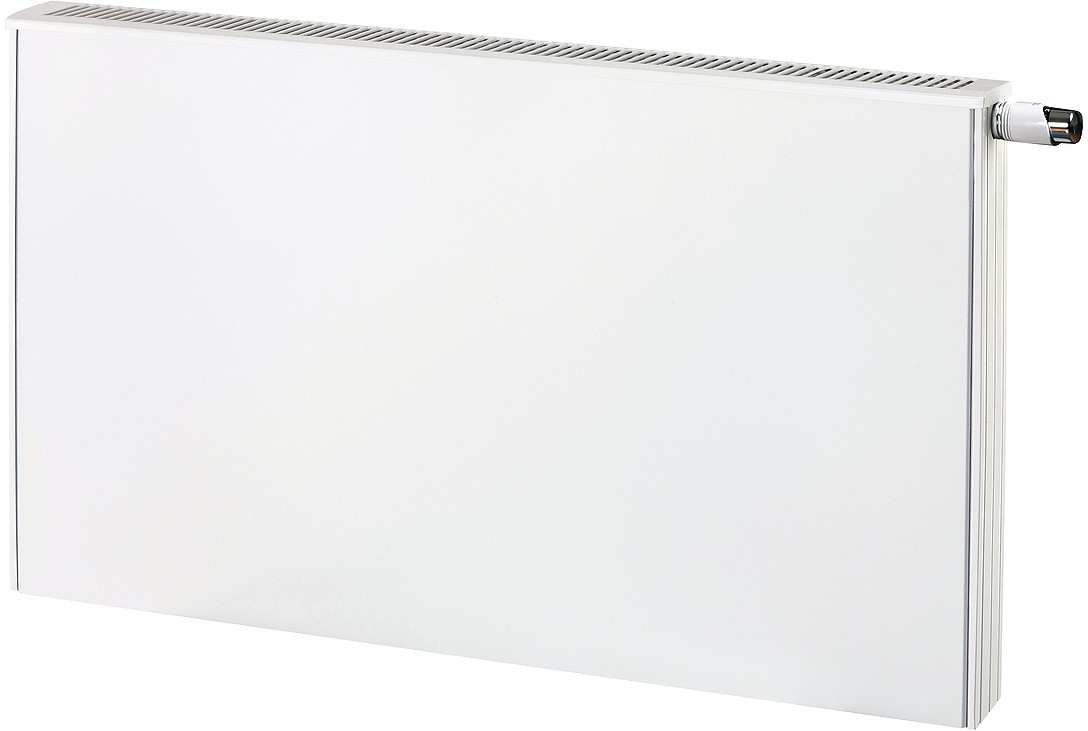

Viessmann Vitoset Planheizkörper Universal Typ 22 - 500mm Höhe
Doppellagige Ausführung
Abmessungen: Breite 400-2000 mm Tiefe 100 mm Höhe 500 mm
Wärmeleistung nach EN 442:
Vor/Rücklauf |
400mm |
500mm |
600mm |
700mm |
800mm |
905mm |
70/55°C |
443 Watt |
554 Watt |
664 Watt |
775 Watt |
886 Watt |
996 Watt |
55/45°C |
282 Watt |
353 Watt |
423 Watt |
494 Watt |
564 Watt |
635 Watt |
|
1000mm |
1200mm |
1400mm |
1600mm |
1800mm |
2000mm |
70/55°C |
1107 Watt |
1328 Watt |
1550 Watt |
1771 Watt |
1993 Watt |
2214 Watt |
55/45°C |
705 Watt |
846 Watt |
987 Watt |
1128 Watt |
1269 Watt |
1410 Watt |
Produkteigenschaften:
- Heizkörper aus Qualitätsstahl nach DC 01 - mit planer Frontplatte aus Aluminium
- Mit integrierter Ventilgarnitur und aufgestecktem Design-Abdeckgitter, abnehmbar.
- Einsetzbar als Ventilkompaktheizkörper (Ventilseite rechts), Ventileinsatz, Blind- und Entlüftungsstopfen sind eingeschraubt.
- Mit 5 Anschlussmuffen G 1/2 IG.
- Nabenabstand = Nennbauhöhe - 55 mm
- Farbveredelt mit Epoxidharz-Pulverbeschichtung nach DIN 55900.
- Farbton weiß RAL 9016, weitere RAL Farben auf Anfrage.
- Befestigung: mittels Federzugkonsole, kunststoffbeschichtet in RAL 9016
- Entsprechen den Anforderungen zur Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherungsträger.
- Deutsches Fabrikat - QM-System zertifiziert nach DIN EN ISO 9001:2008.
Anschlüsse Innengewinde, nach ISO 228:
- seitlich 3 x G 1/2
- unten 2 x G 1/2
Betriebsdruck: max. 6 bar - Prüfdruck: 8 bar
Temperatur: max. 110 °C. - Medium: Wasser
