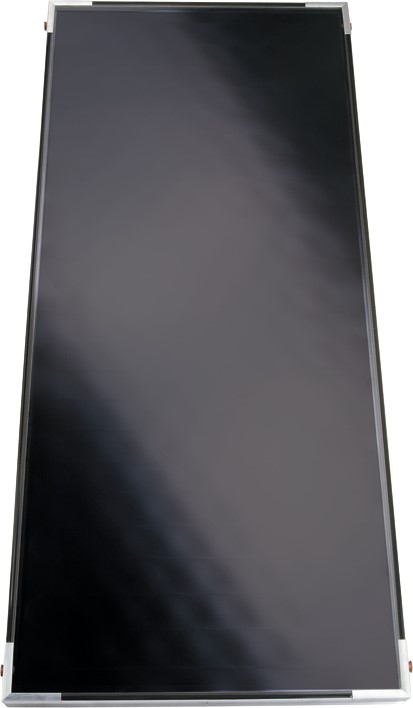

VIESSMANN Vitosol 100-FM

Flachkollektor mit automatischer Temperaturabschaltung ThermProtect. - Rahmen im Aludesign
zur Erwärmung von Trinkwasser und Schwimmbadwasser über einen Wärmetauscher. Für Schrägdachmontage und zur freistehenden Montage.

Produktbeschreibung

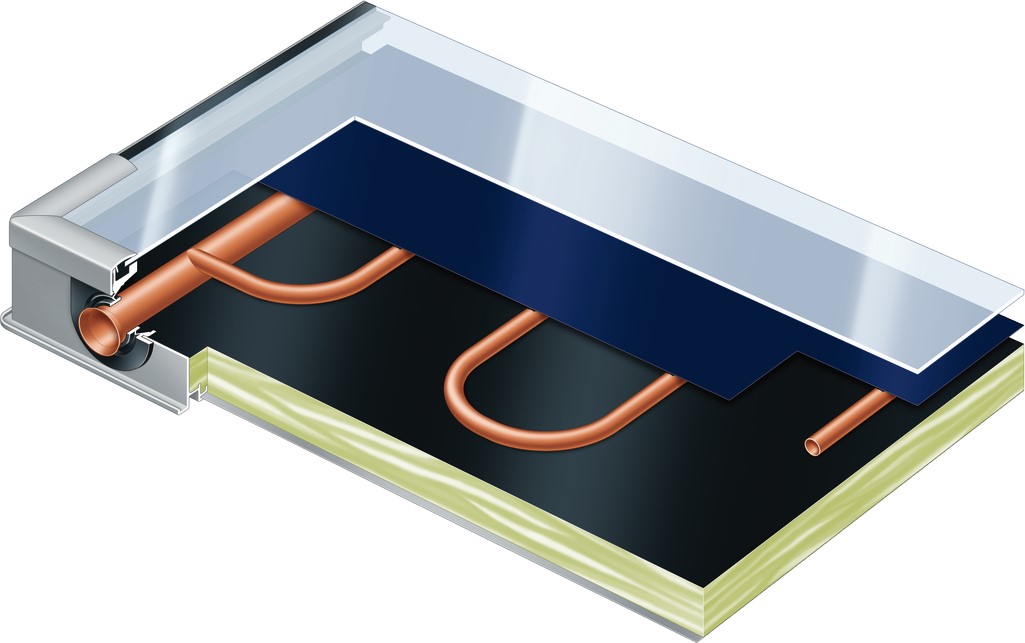

Die selektiv beschichteten Absorber des Kollektors Vitosol 100-FM, Typ SV1F/SH1F gewährleistet eine hohe Absorption der Sonnenstrahlung. Das Kupferrohr in Mäanderform sorgt für gleichmäßige Wärmeabnahme am Absorber. Die schaltende Absorberschicht ThermProtect ermöglicht eine dampffreie und eigensichere Solaranlage. Das Kollektorgehäuse ist temperaturbeständig wärmegedämmt und besitzt eine Abdeckung aus eisenarmem Solarglas. Flexible, mit O-Ringen abgedichtete Verbindungsrohre sorgen für die sichere parallele Verbindung von bis zu 12 Kollektoren.

Ein Anschluss-Set mit Klemmringverschraubungen ermöglicht eine einfache Verbindung des Kollektorfelds mit der Verrohrung des Solarkreises. In den Vorlauf des Solarkreises wird über ein Tauchhülsenset der Kollektortemperatursensor montiert.

Konstruktionsmerkmale und Ausführung:

• Ausführung Vitosol-FM mit Temperaturabschaltung ThermProtect für eine dampffreie und eigensichere Solaranlage
• Ausführung des Absorbers in Mäanderform mit integrierten Sammelleitungen. Bis zu 12 Kollektoren können parallel verschaltet werden.
• Rahmendesign in Aluminium
• Hoher Wirkungsgrad durch selektiv beschichtete Absorber, stabile, hochtransparente Abdeckung aus Spezialglas und hochwirksame Wärmedämmung
• Dauerhafte Dichtheit und hohe Stabilität durch umlaufend gebogenen Aluminiumrahmen und nahtlos ausgeführte Scheibeneindichtung.
• Durchstoßsichere und korrosionsbeständige Rückwand aus verzinktem Stahlblech
• Montagefreundliches Viessmann Befestigungssystem mit statisch geprüften und korrosionssicheren Bauteilen aus Edelstahl und Aluminium – einheitlich für alle Viessmann Kollektoren
• Schneller und sicherer Anschluss der Kollektoren durch flexible Edelstahl-Wellrohr-Steckverbinder

Eigensicher durch ThermProtect:

ThermProtect funktioniert autonom – unabhängig von Anlagen-Konfiguration und Regelungseinstellungen. Die Solaranlagen sind damit eigensicher und tolerieren auch überdimensionierte Kollektorfelder. Die bisher empfohlenen Stagnationskühler bzw. Vorschaltgefäße in Anlagen ohne ThermProtect sind nicht mehr erforderlich. (Quelle: Viessmann)

Die Kollektoren sind bis zu einer Anlagenhöhe von 20 m einsetzbar. Bei größeren Anlagenhöhen muss ein 8 bar Sicherheitsventil in den Solarkreis eingebaut werden.

Technische Daten:

Typ:                         SV1F
Kollektor-Bruttofläche:      2,51 qm
Absorberfläche:              2,32 qm
Aperturfläche:               2,33 qm
Breite:                     1.056 mm
Höhe:                       2.380 mm
Tiefe:                         72 mm
Gewicht:                       42 kg
Inhalt Flüssigkeit:          1,83 l
Optischer Wirkungsgrad:        80 %
Wärmeverlustbeiwert k1:      3,66 W/qmK
Wärmeverlustbeiwert k2:     0,037 W/qmK²
Zul. Betriebsdruck im Kollektor:   6 bar
Max. Stillstandstemperatur:   145 Grad C


Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
- Aperturfläche:                2,33 qm
- Kollektorwirkungsgrad:           59 %
- Kollektorwirkungsgrad (optisch): 80 %
- Linearer Wärmedurchgangskoeffizient:       3,66 W/(qmK)
- Quadratischer Wärmedurchgangskoeffizient: 0,037 W/(qmK²)
- Winkelkorrekturfaktor:          0,91

Bestell-Nr.: ZK02625
