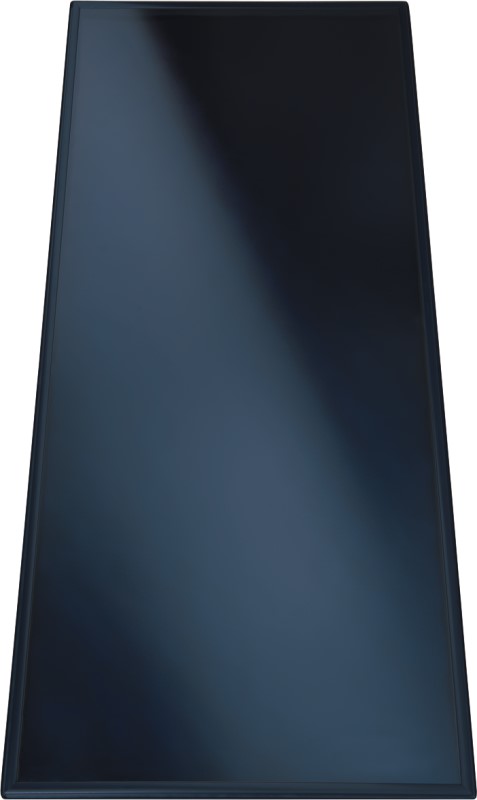

VIESSMANN Vitosol 200-FM

Flachkollektor mit automatischer Temperaturabschaltung ThermProtect. - Rahmen dunkelblau

Auf Wunsch ist der Rahmen gegen Aufpreis in allen anderen RAL-Farbtönen lieferbar.

Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage.

Produktbeschreibung

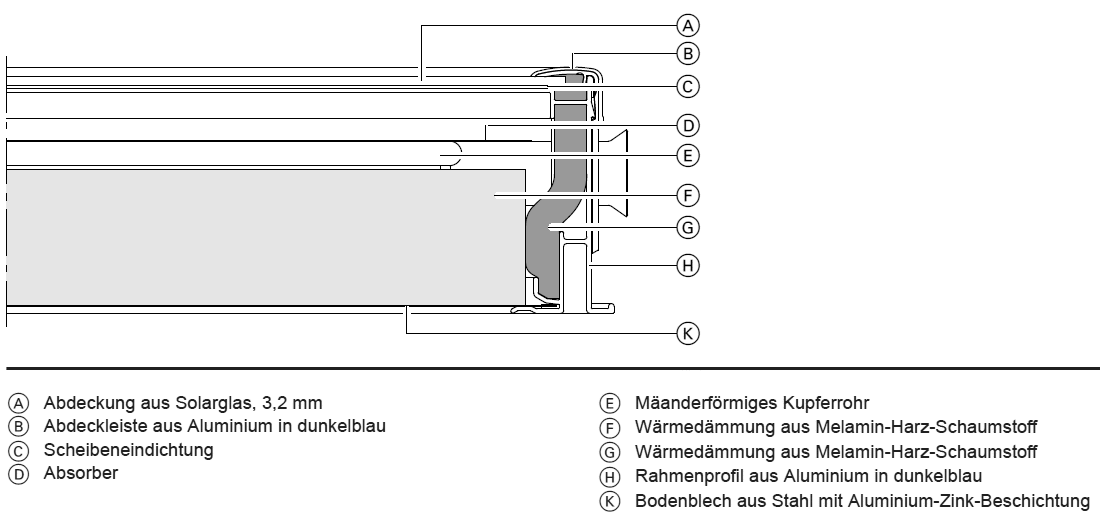

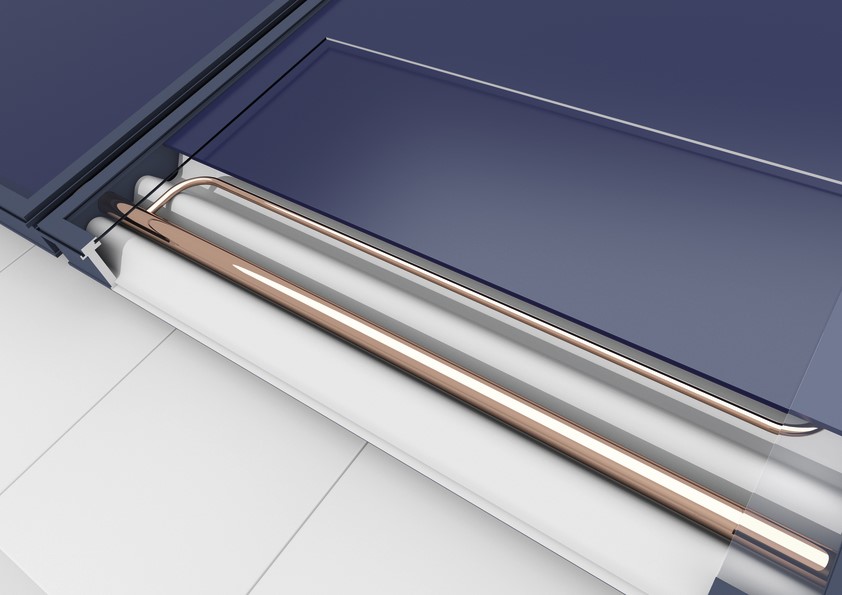

Hauptbestandteil der Kollektoren Vitosol 200-FM ist der hochselektiv beschichtete Absorber. Er gewährleistet eine hohe Absorption der Sonnenstrahlung. Am Absorber ist ein Kupferrohr in Mäanderform angebracht, das von Wärmeträgermedium durchströmt wird. Das Wärmeträgermedium nimmt über das Kupferrohr die Wärme vom Absorber auf. Der Absorber ist von einem hoch wärmegedämmten Kollektorgehäuse umgeben, wodurch die Wärmeverluste des Kollektors minimiert werden. Die hochwertige Wärmedämmung ist temperaturbeständig und ausgasungsfrei. Der Kollektor wird durch eine Solarglasscheibe abgedeckt. Sie zeichnet sich durch einen geringen Eisenanteil aus, wodurch die Transmission der Solarstrahlung erhöht wird.

Bis 12 Kollektoren können miteinander zu einem Kollektorfeld zusammengefügt werden. Dazu werden flexible, mit O-Ringen abgedichtete Verbindungsrohre geliefert. Ein Anschluss-Set mit Klemmringverschraubungen ermöglicht eine einfache Verbindung des Kollektorfelds mit der Verrohrung des Solarkreises. In den Vorlauf des Solarkreises wird über ein Tauchhülsenset der Kollektortemperatursensor montiert. Den Kollektor gibt es in Ausführung Vitosol 200-FM, Typ SV2F (vertikal) und Typ SH2F (horizontal) mit schaltender Absorberschicht ThermProtect.

Konstruktionsmerkmale und Ausführung:

• Ausführung Vitosol-FM mit Temperaturabschaltung ThermProtect für eine dampffreie und eigensichere Solaranlage
• Ausführung des Absorbers in Mäanderform mit integrierten Sammelleitungen.
• Bis zu 12 Kollektoren können parallel verschaltet werden.
• Attraktives Design des Kollektors, Rahmen in dunkelblau. Auf Wunsch ist der Rahmen in allen anderen RAL-Farbtönen lieferbar.
• Hoher Wirkungsgrad durch selektiv beschichtete Absorber, stabile, hochtransparente Abdeckung aus Spezialglas und hochwirksame Wärmedämmung
• Dauerhafte Dichtheit und hohe Stabilität durch umlaufend gebogenen Aluminiumrahmen und nahtlos ausgeführte Scheibeneindichtung.
• Durchstoßsichere und korrosionsbeständige Rückwand aus verzinktem Stahlblech
• Montagefreundliches Viessmann Befestigungssystem mit statisch geprüften und korrosionssicheren Bauteilen aus Edelstahl und Aluminium – einheitlich für alle Viessmann Kollektoren
• Schneller und sicherer Anschluss der Kollektoren durch flexible Edelstahl-Wellrohr-Steckverbinder

Eigensicher durch ThermProtect:

ThermProtect funktioniert autonom – unabhängig von Anlagen-Konfiguration und Regelungseinstellungen. Die Solaranlagen sind damit eigensicher und tolerieren auch überdimensionierte Kollektorfelder. Die bisher empfohlenen Stagnationskühler bzw. Vorschaltgefäße in Anlagen ohne ThermProtect sind nicht mehr erforderlich. (Quelle: Viessmann)

Die Kollektoren sind bis zu einer Anlagenhöhe von 20 m einsetzbar. Bei größeren Anlagenhöhen muss ein 8 bar Sicherheitsventil in den Solarkreis eingebaut werden.

Technische Daten:

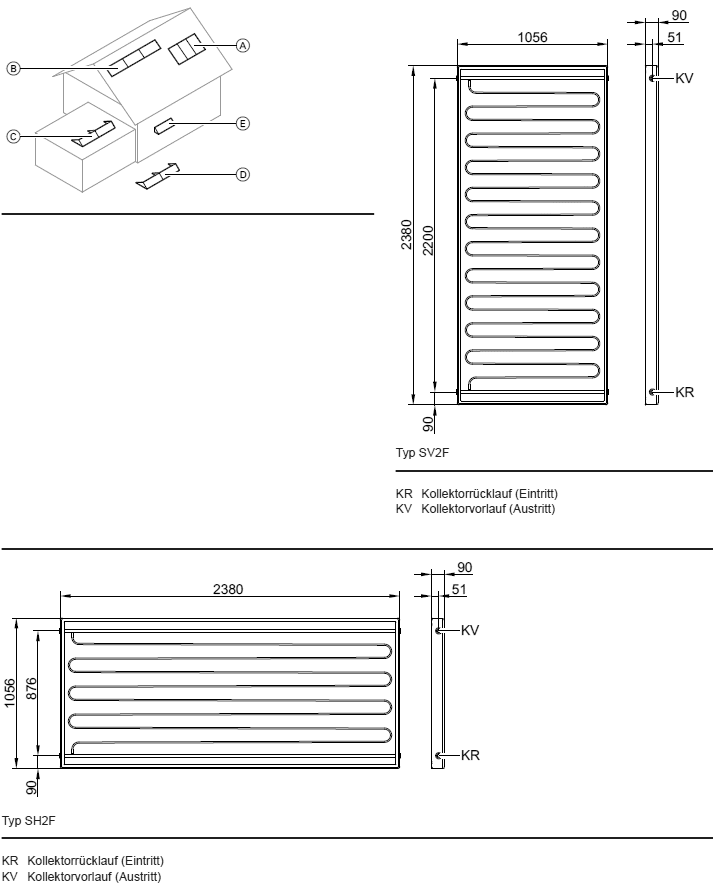

Typ:                         SV2F
Kollektor-Bruttofläche:      2,51 qm
Absorberfläche:              2,32 qm
Aperturfläche:               2,33 qm
Breite:                     1.056 mm
Höhe:                       2.380 mm
Tiefe:                         90 mm
Gewicht:                       41 kg
Inhalt Flüssigkeit:          1,83 l
Optischer Wirkungsgrad (Aperturfläche): 81,3 %
Wärmeverlustbeiwert k1 (Aperturfläche): 3,431 W/qmK
Wärmeverlustbeiwert k2 (Aperturfläche): 0,02 W/qmK²
Zul. Betriebsdruck im Kollektor: 6 bar
Max. Stillstandstemperatur:   145 Grad C

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
- Aperturfläche:                 2,33 qm
- Kollektorwirkungsgrad:           63 %
- Kollektorwirkungsgrad (optisch): 80 %
- Linearer Wärmedurchgangskoeffizient: 3,42 W/(qmK)
- Quadratischer Wärmedurchgangskoeffizient: 0,02 W/(qmK²)
- Winkelkorrekturfaktor:         0,91

Bestell-Nr.: ZK02453
