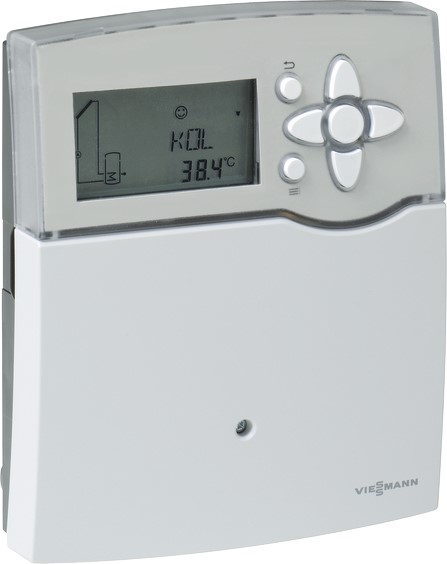

Viessmann Vitosolic 100 (Typ SD1)
Solarregler für Wandmontage
- elektronische Temperatur-Differenz-Regelung für Viessmann Solaranlagen zur Wandmontage
- geeignet für eine bivalente Trinkwassererwärmung mit Viessmann Sonnenkollektoren und Öl-/ Gas- und Festbrennstoff-Heizkesseln
- mit Möglichkeit zur Drehzahlregelung der Solarkreispumpe für Standardpumpen durch Pulspaketsteuerung oder Solarkreispumpe mit PWM-Eingang (Grundfos, Wilo)
- mit digitaler Temperaturanzeige, Leistungsbilanzierung und Diagnosesystem

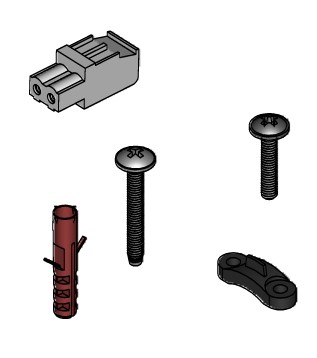

Lieferumfang:
- Vitosolic 100 SD1
- Speichertemperatursensor
- Kollektortemperatursensor
In Heizungsanlagen mit KM-BUS:
- Unterdrückung der Nacherwärmung des Speicher-Wassererwärmers durch den Heizkessel und
- Aufheizung der solarbeheizten Vorwärmstufe (bei Speicher-Wassererwärmern mit einem Gesamtvolumen > 400 Liter)
In Heizungsanlagen ohne KM-BUS:
- Möglichkeit zur Unterdrückung der Nacherwärmung des Speicher-Wassererwärmers durch den Heizkessel
Funktion:
- Schalten der Solarkreispumpe für die Trinkwasser- oder Schwimmbadwassererwärmung
- Elektronische Begrenzung der Temperatur im Speicher-Wassererwärmer (Sicherheitsabschaltung bei 90 °C)
- Sicherheitsabschaltung der Kollektoren
- Wärmebilanzierung durch Temperaturdifferenzmessung und Eingabe des Volumenstroms
- Anzeige der Betriebsstunden der Solarkreispumpe
- Unterdrückung der Nachheizung durch den Heizkessel:
- Anlagen mit Vitotronic-Regelung mit KM-BUS:
An der Kesselkreisregelung wird ein 3. Trinkwassertemperatur-Sollwert codiert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, wenn dieser Sollwert nicht durch die Solaranlage erreicht wird. - Anlagen mit weiteren Viessmann-Regelungen (nur in Verbindung mit der Anschlusserweiterung, Zubehör):
Über den Widerstand in der Anschlusserweiterung wird eine um 10 K höhere Trinkwasser-Isttemperatur simuliert. Der Speicher-Wassererwärmer wird erst vom Heizkessel beheizt, wenn der Trinkwassertemperatur-Sollwert nicht durch die Solaranlage erreicht wird.
Zusatzfunktion für die Trinkwassererwärmung (nur in Verbindung mit Anlagen mit Vitotronic-Regelung mit KM-BUS und Anschlusserweiterung, Zubehör):
Bei Anlagen mit einem Gesamt-Speicherinhalt über 400 Liter muss der gesamte Wasserinhalt einmal täglich auf 60 °C erwärmt werden. An der Vitotronic-Regelung wird ein zweiter Trinkwassertemperatur-Sollwert codiert und die 4. Warmwasser-Phase aktiviert. Dieses Signal wird an die Solarregelung übertragen und die Umschichtpumpe wird eingeschaltet.
Kennlinie des Kollektorsensors:
