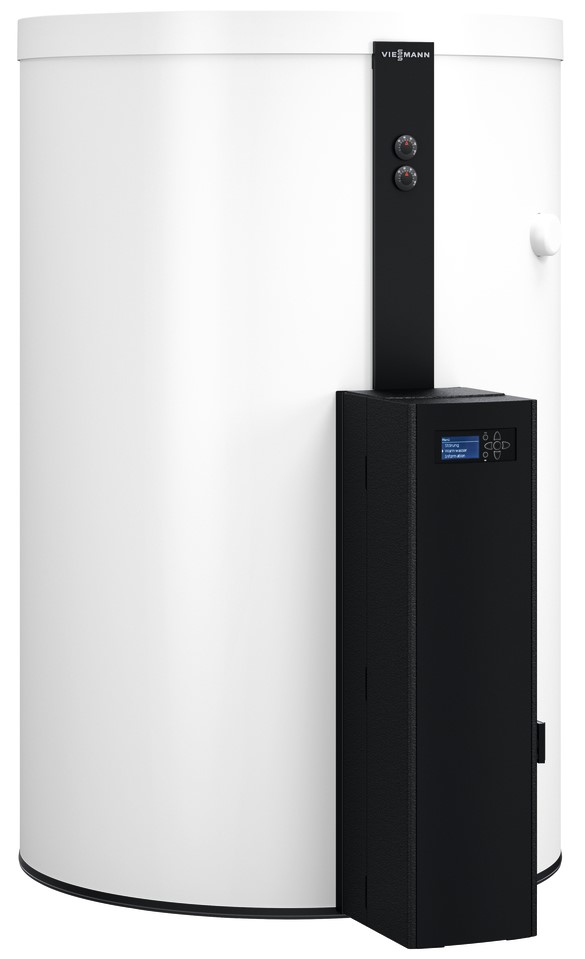

VIESSMANN Vitocell 120-E SVW 600l S1 mit PZMA(-S) 48 l/min.

600 Liter Heizwasser-Pufferspeicher mit Frischwasser-Modul Vitotrans 353, für den Einsatz in Heizungsanlagen mit Wärmepumpen. Mit Frischwassermodul Vitotrans 353 (zur Montage an den Speicher), mit Zapfleistung bis 48 l/min. Plattenwärmetauscher Edelstahl, wahlweise kupfergelötet (PZMA) oder edelstahlgelötet (PZMA-S).

Lieferumfang/Ausstattung Heizwasser-Pufferspeicher:

• Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
• Ummantelung aus Polystyrol, Stellfüße

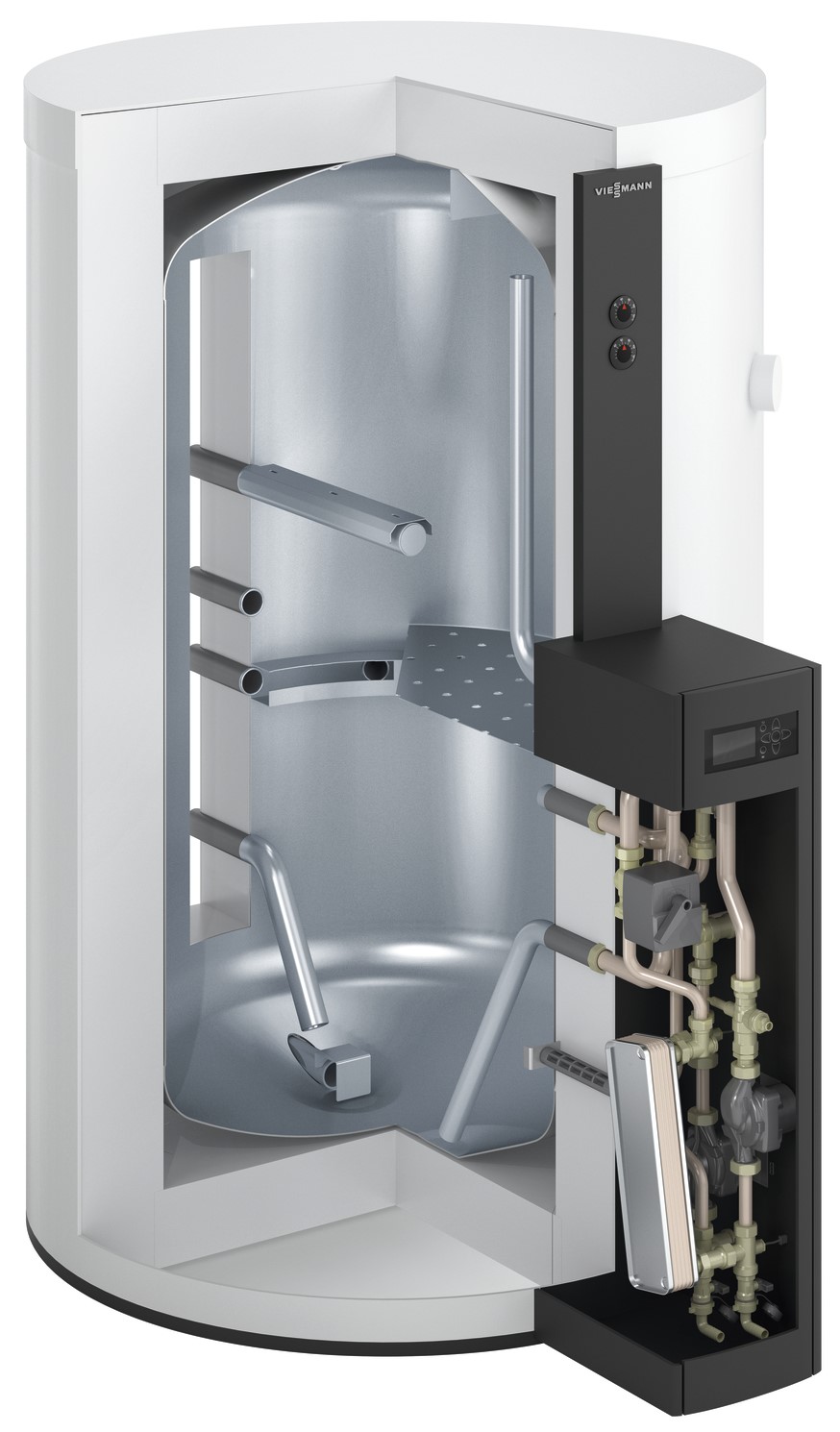

• Eingebautes Lochblech zur Aufteilung des Speichervolumens in Trinkwasserzone und Heizkreiszone
• Ladelanze in der Trinkwasserzone
• Einström-/Verteilungseinrichtung in der Heizkreiszone
• 3 Klemmsysteme am Speichermantel für Tauchtemperatursensoren, Temperaturregler, Thermometer
• 7 Vorlauf- und Rücklaufanschlüsse für den Anschluss von Wärmepumpe, Heizkreis und eines weiteren Wärmeerzeugers
• Zusätzlicher Anschluss für den Einbau eines Elektro-Heizeinsatzes

Frischwasser-Modul Vitotrans 353 für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip. Mit Zirkulationspumpe. Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher.

Lieferumfang/Ausstattung Frischwasser-Modul Vitotrans 353:

• Zirkulationspumpe
• Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
• Groß dimensionierter, hocheffizienter Plattenwärmetauscher für eine geringe Rücklauftemperatur
• Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
• Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
• Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
• Absperrventile mit integriertem Rückschlagventil
• Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher

Technische Angaben

Heizwasser-Pufferspeicher
Farbe:     vitopearlwhite

Speicherinhalte (brutto):
- Speicherinhalt:           634,4 l
- Inhalt Heizkreiszone:     277,9 l
- Inhalt Trinkwasserzone:   356,5 l

Anschlüsse:
- Ladelanze:              R 1 1/2
- Vor-/Rücklauf:          R 1 1/4

Zulässige Temperatur:
- Heizwasservorlauf:          110 Grad C
Zulässiger Betriebsdruck:
- Heizwasserseitig:             3 bar

Gesamtabmessungen mit Vitotrans:
- Länge:                     1064 mm
- Breite:                    1466 mm
- Höhe:                      1645 mm
Einbringmaße:
- Länge:                      790 mm
- Kippmaß:                   1630 mm
- Gesamtgewicht mit Vitotrans:150 kg

Frischwasser-Modul Vitotrans 353 PZMA(-S)
Zapfleistung bis:            48 l/min
Bei Heizwasser-Vorlauftemperatur 60°C,
eingestellte Warmwassertemperatur 45°C,
Kaltwasser-Einlauftemperatur 10°C

Zulässiger Betriebsdruck:
- Primär:                      10 bar
- Sekundär:                    10 bar
Max. Betriebstemperatur
- Primär:                      95 Grad C
- Sekundär:                    95 Grad C
Anschlüsse:
- Primär:                      G 1
- Sekundär/Zirkulation:        G 1
