VIESSMANN Vitocal 200-S (R32)

Typ: AWB-M-E-AC-AF 201.E06 NEV

Luft/Wasser-Wärmepumpe, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung. Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne der Außeneinheit.

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771 (GWP = Global Warming Potential)
• Komfortabel durch reversible Ausführung für Heizen und Kühlen
• Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• Internetfähig durch integriertes WLAN oder Service-Link
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide

Lieferumfang/Ausstattung

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• Energieeffiziente Abtauung über Kreislaufumkehr
• Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6 bis zu 12m einfacher Leitungslänge, Bördelanschlüsse.
• Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne

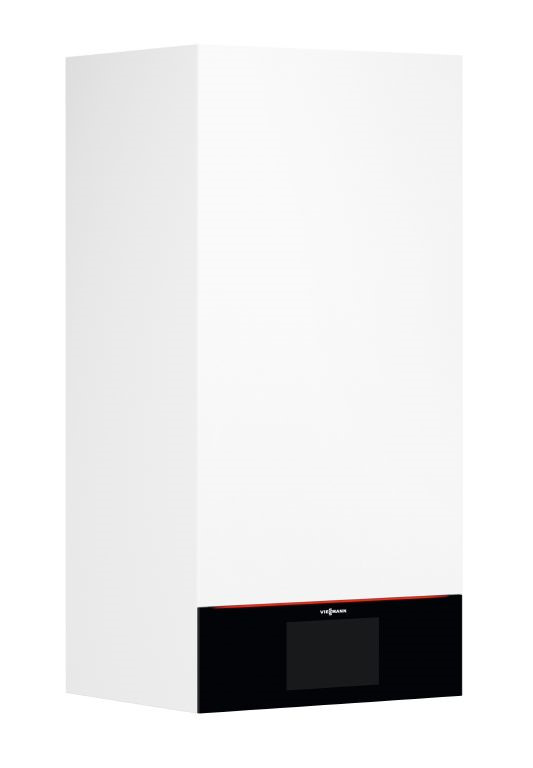

Inneneinheit:

• Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 Liter, Bypassfunktion, Heizwasser-Durchlauferhitzer, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Außentemperatursensor (leitungsgebunden)
• Steckbare Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
• Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps. Lokaler Zugriff für Service und Inbetriebnahme über App.


Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.

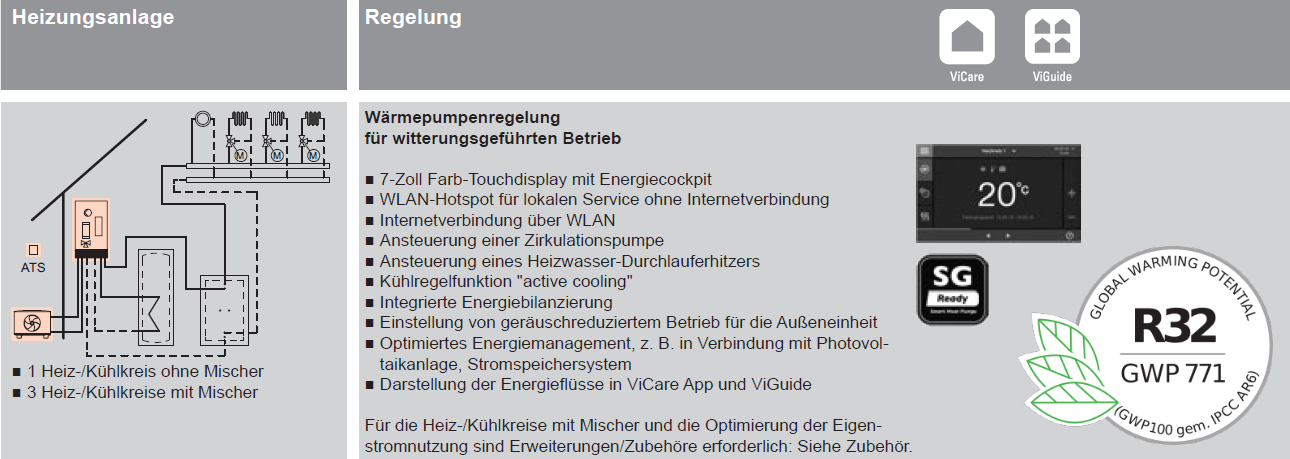

Für Heizungsanlagen mit einem direkten Heiz-/Kühlkreis ohne Mischer oder einem direkten Heizkreis ohne Mischer und bis zu 3 gemischten Heizkreisen mit Mischer hinter einem Heizwasser-Pufferspeicher.

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung

• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
• Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk).
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.

Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen, z. B. Störungsmeldung und eine Übersicht, der in der Anlage verbauten Steuer- und Erweiterungsmodule, an Viessmann übermittelt. Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.

Die Wärmepumpe erfordert die Inbetriebnahme durch den Technischen Dienst von Viessmann oder einen von Viessmann zertifizierten Heizungsfachbetrieb für Wärmepumpen.

Kältetechnische Installationen von Split-Luft/Wasser-Wärmepumpen dürfen laut Gesetzgeber nur durch zertifizierte Personen mit entsprechendem Sachkundenachweis gemäß Chemikalien-Klimaschutzverordnung in der Fassung vom 02.07.2008 durchgeführt werden. Unterstützung bei der Installation durch zertifiziertes Viessmann Personal auf Anfrage.

Die Wärmepumpe verfügt über die neue Viessmann One Base Elektronikplattform, wodurch Produktupgrades auch bei bereits installierten Anlagen jederzeit möglich sind. Diese Upgrades können sowohl die Regelungsfunktionen erweitern als auch die Effizienz der Anlage steigern. Im Laufe des Jahres stehen Produktupgrades zur Verfügung, sodass der beschriebene Funktionsumfang kontinuierlich erweiterbar ist. Hierfür die Wärmepumpe mit dem WLAN verbinden und Software-Updates über ViGuide durchführen.

Technische Angaben:

Farbe:
- Außeneinheit:         Vitographite
- Inneneinheit:       Vitopearlwhite

Leistungsdaten nach EN 14511 im Heizbetrieb
Bei Betriebspunkt A2/W35:
- Nenn-Wärmeleistung:          4,7 kW
- Elektr. Leistungsaufnahme:  1,12 kW
- Leistungszahl (COP):        4,18
Bei Betriebspunkt A7/W35:
- Nenn-Wärmeleistung:          5,6 kW
- Elektr. Leistungsaufnahme: 1,115 kW
- Leistungszahl (COP):       5,02
Bei Betriebspunkt A -7/W35:
- Nenn-Wärmeleistung:        5,47 kW
- Elektr. Leistungsaufnahme: 1,63 kW
- Leistungszahl (COP):       3,17

Lufteintrittstemperatur Heizbetrieb:
- Lufttemperatur min.:        -20 Grad C
- Lufttemperatur max.:         45 Grad C
Lufteintrittstemperatur Kühlbetrieb:
- Lufttemperatur min.:         15 Grad C
- Lufttemperatur max.:         45 Grad C
Heizwasser (Sekundärkreis):
- Max. Vorlauftemperatur (Verdichter): 60 Grad C
- Zul. Betriebsdruck:           3 bar
- Zul. Betriebsdruck:         0,3 MPa

Elektrische Werte Außeneinheit:
- Nennspannung Verdichter: 1/N/PE 230 V/50 Hz
- Anlaufstrom Verdichter:      10 A
Elektrische Werte Inneneinheit:
- Nennspannung Regelung:   1/N/PE 230 V/50 Hz
- Absicherung intern:       T 6,3 A
- Elektr. Leistungsaufnahme Sekundärpumpe (PWM): 60 W
- Energieeffizienzindex (EEI) Sekundärpumpe:    0,2
Heizwasser-Durchlauferhitzer
- Nennspannung:      1/N/PE 230 V/50 Hz
- Oder Nennspannung: 3/N/PE 400 V/50 Hz
- Heizleistung:                 8 kW

Kältemittel R32:
- Kältemittelfüllmenge:       1,5 kg
- Treibhauspotenzial (GWP):   771
- CO2-Äquivalent:            1,16 t

Abmessungen Außeneinheit:
- Länge:                      500 mm
- Breite:                   1.080 mm
- Höhe:                       850 mm
- Gewicht:                     95 kg
Abmessungen Inneneinheit:
- Länge:                      360 mm
- Breite:                     450 mm
- Höhe:                       920 mm
- Gewicht:                     65 kg

Anschlüsse:
- Heizwasservorlauf:  Cu 28 x 1,0 mm
- Heizwasserrücklauf: Cu 28 x 1,0 mm
- Vorlauf Speicher-Wassererwärmer:  Cu 22 x 1,0 mm
- Rücklauf Speicher-Wassererwärmer: Cu 22 x 1,0 mm
- Flüssigkeitsleitung:          6 mm
- Heißgasleitung:              12 mm

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Wärmepumpe:
Niedertemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+++
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 189 %
- Wärmenennleistung:               7 kW
- Jährlicher Energieverbrauch:  2788 kWh
Mitteltemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 126 %
- Wärmenennleistung:               6 kW
- Jährlicher Energieverbrauch:  4038 kWh
Niedertemperaturanwendung bei kälteren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 156 %
- Wärmenennleistung:               8 kW
- Jährlicher Energieverbrauch:  4727 kWh
Mitteltemperaturanwendung bei kälteren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 111 %
- Wärmenennleistung:               7 kW
- Jährlicher Energieverbrauch:  6721 kWh
Niedertemperaturanwendung bei wärmeren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 221 %
- Wärmenennleistung:               3 kW
- Jährlicher Energieverbrauch:   789 kWh
Mitteltemperaturanwendung bei wärmeren Klimaverhältnissen:
- Jahreszeitbedingte Raumheizungs-Energieeffizienz: 132 %
- Wärmenennleistung:               3 kW
- Jährlicher Energieverbrauch:  1349 kWh

Schallleistungspegel:
- Schallleistungspegel Außen:     54 dB
- Schallleistungspegel Innen:     40 dB

Bestell-Nr.: Z022671
