Beschreibung

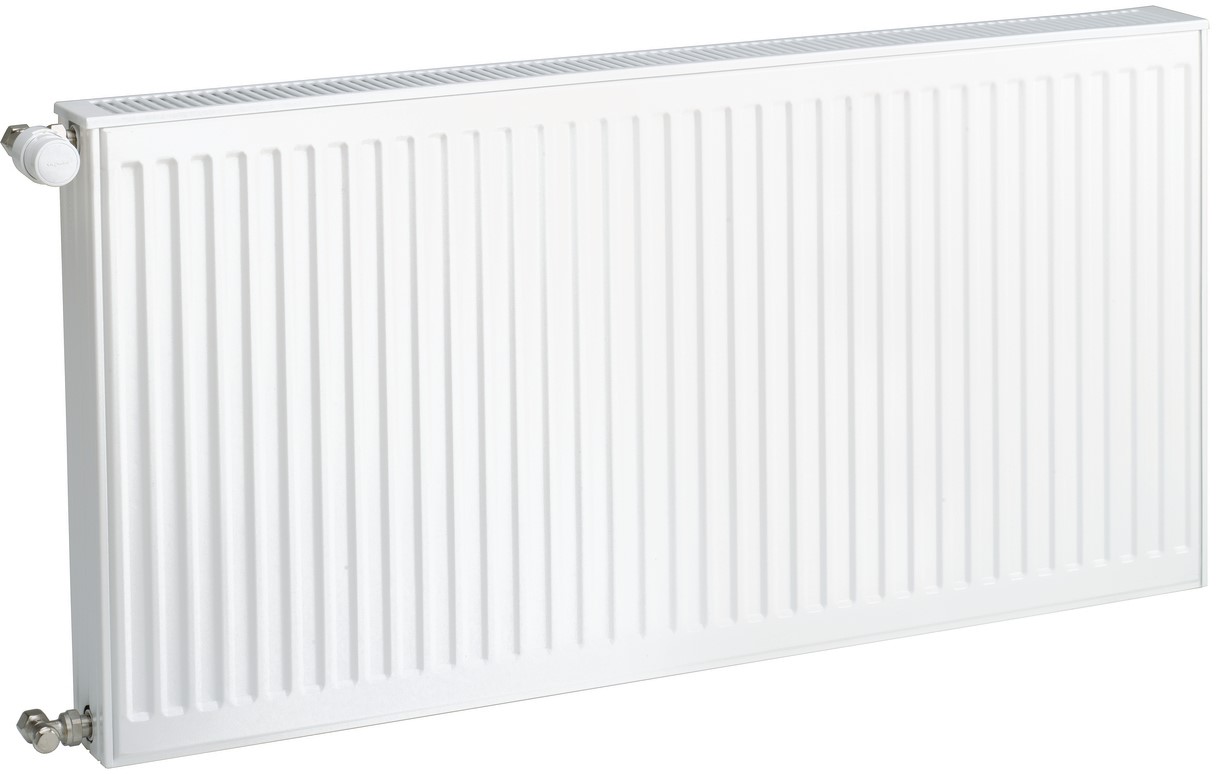

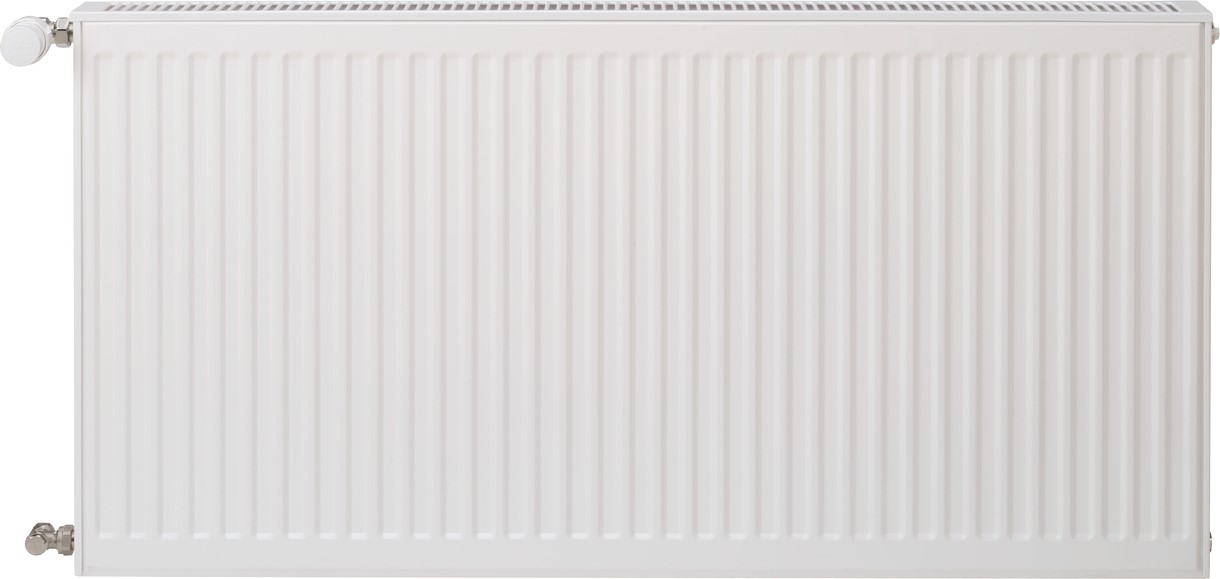

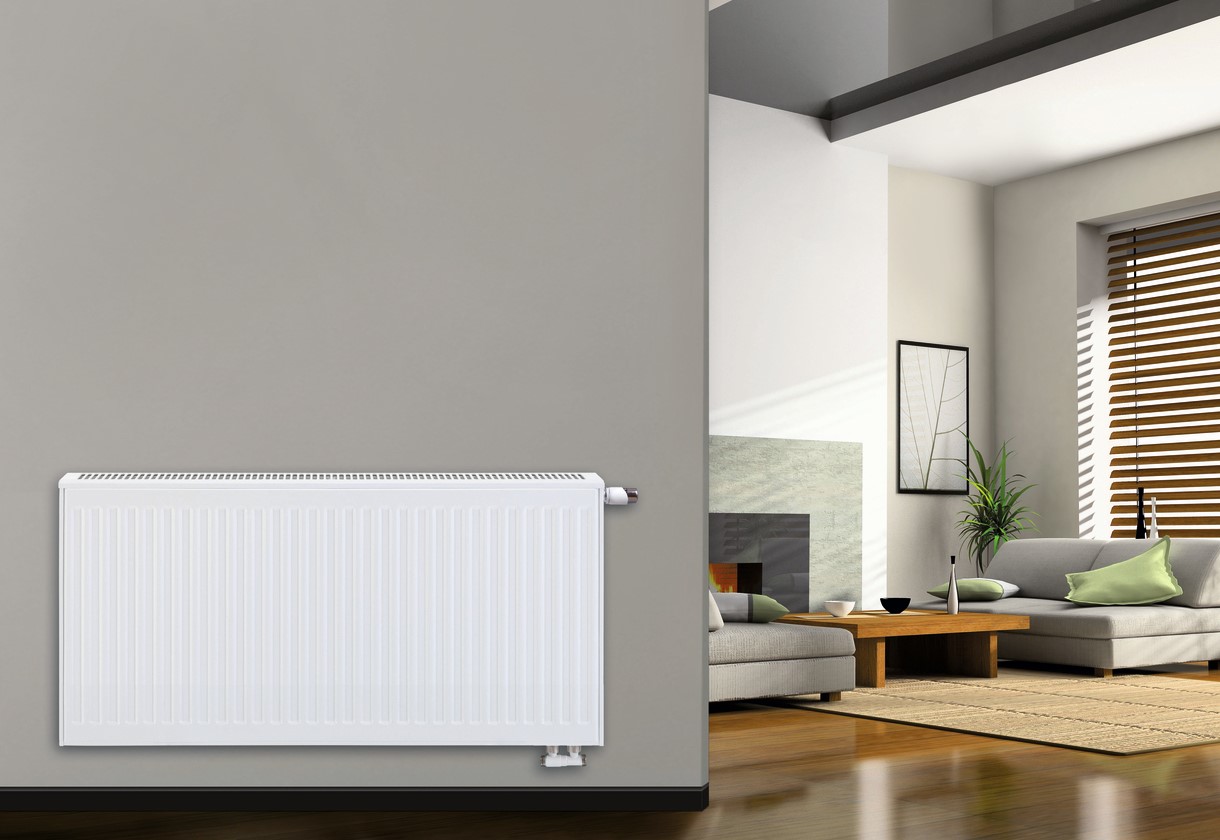

Viessmann Vitoset Universalheizkörper Typ 22 - 500mm Höhe
Zweireihige Ausführung
Abmessungen: Breite 500-3000 mm Tiefe 106 mm Höhe 500 mm
Wärmeleistung nach EN 442:
Abmessungen: Breite 500-3000 mm Tiefe 106 mm Höhe 500 mm
Wärmeleistung nach EN 442:
| Vor/Rücklauf | 400mm | 500mm | 600mm | 700mm | 800mm | 900mm |
| 70/55°C | 479 Watt | 599 Watt | 718 Watt | 838 Watt | 958 Watt | 1077 Watt |
| 55/45°C | 304 Watt | 379 Watt | 455 Watt | 531 Watt | 606 Watt | 682 Watt |
| 1000mm | 1200mm | 1400mm | 1600mm | 1800mm | 2000mm | |
| 70/55°C | 1197 Watt | 1436 Watt | 1676 Watt | 1915 Watt | 2155 Watt | 2394 Watt |
| 55/45°C | 758 Watt | 910 Watt | 1061 Watt | 1213 Watt | 1364 Watt | 1516 Watt |
| 2200mm | 2600mm | 3000mm | ||||
| 70/55°C | 2637 Watt | 3197 Watt | 3597 Watt | |||
| 55/45°C | 1673 Watt | 2028 Watt | 2282 Watt |
Produkteigenschaften:
- Heizkörper aus Qualitätsstahl nach DC 01 - Profiliert mit Sickenabstand 33 1/3 mm.
- Serienmäßig mit verschweißter Seitenverkleidungen.

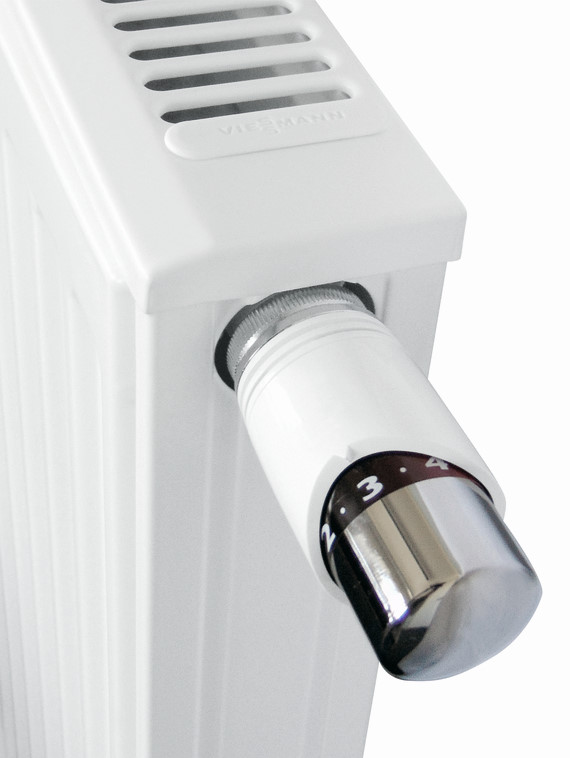

- Aufgesteckte, zur bequemen Innenreinigung leicht abnehmbare, formschöne Design-Abdeckung, werksseitig montiert.
- Werksseitig integrierte Ventilgarnitur für einen Ventileinsatz (Zubehör) und 5 Anschlussmuffen G 1/2 IG.
- Drehbar und wahlweise seitlich, links, rechts oder von unten anschließbar.
- Nabenabstand = Nennbauhöhe - 55 mm
- Farbveredelt mit Epoxidharz-Pulverbeschichtung nach DIN 55900.
- Farbton weiß RAL 9016, weitere RAL Farben auf Anfrage.
- Befestigung:
- mittels Federzugkonsole, kunststoffbeschichtet in RAL 9016
- mittels Standkonsole, kunststoffbeschichtet in RAL 9016
- mittels Bohrkonsole in Verbindung mit Federzugkonsole.
- Entsprechen den Anforderungen zur Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherungsträger.
- Deutsches Fabrikat - QM-System zertifiziert nach DIN EN ISO 9001:2008.
Anschlüsse Innengewinde, nach ISO 228:
- seitlich 3 x G 1/2
- unten 2 x G 1/2
Betriebsdruck: 10 bar - Prüfdruck: 13 bar
Temperatur: max. 110 °C. - Medium: Wasser
