VIESSMANN Vitocom 300 (Typ LAN3)
zum Fernbedienen von Heizungsanlagen über Internet und IP-Netzwerke (LAN) mit DSL-Router. Für die Verwendung der Vitocom 300, Typ LAN3 in Mobilfunknetzen sind qualifizierte Mobilfunkrouter zu verwenden, siehe www.vitocom.info.
Kommunikation:
- Über LON mit Vitotronic Regelung.
- Über LAN und Internet mit Vitodata Server.

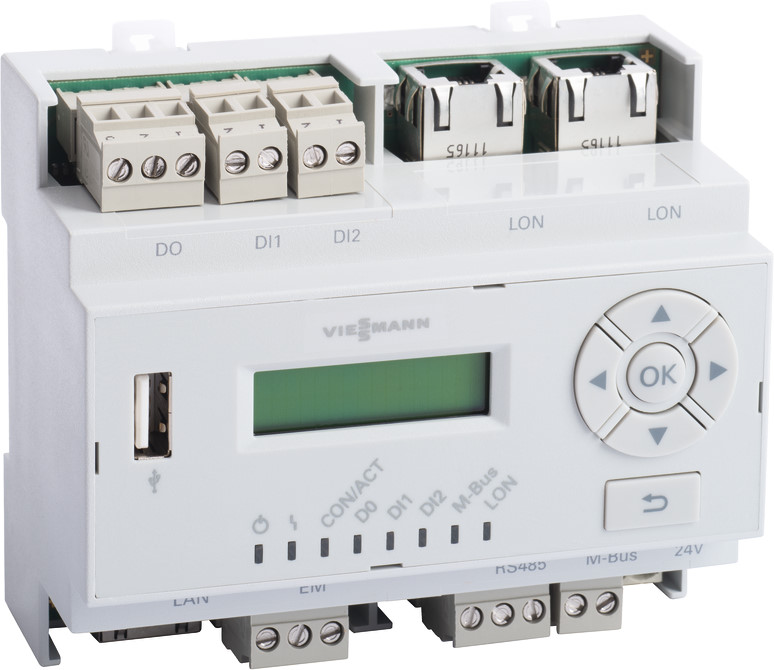

Anschlüsse:
- 2 Digital-Eingänge (potenzialfreie Kontakte) zur Überwachung von zusätzlichen Geräten und Fremdsystemen.
- 1 Relaisausgang (Kontaktbelastung 230 V~, max. 2 A) zur Ansteuerung externer Geräte.
- M-BUS Master-Schnittstelle.
- RJ 45-Buchse zum Anschluss an LON.
- Spannungsversorgung 24 V~ über Netzteil 230 V~.
- RJ 45-Buchse zum Anschluss an das IP-Netzwerk (LAN).
Lieferumfang:
- Vitocom 300, Typ LAN3 für Hutschienenmontage.
- LAN Verbindungsleitung 2,0 m.
- Verbindungsleitung für LON Kommunikationsmodul 7,0 m.
- Spannungsversorgung 24VAC über Netzteil 230VAC für Hutschienenmontage.
- Vitodata 100 Störungsmanagement für die Dauer von 3 Jahren.
Unterstützte Regelungen:
Zum Anschluss an die Vitotronic Regelungen muss ein Kommunikationsmodul LON in die Regelung eingebaut sein.
Regelungen für bodenstehende Heizkessel:
- Vitotronic 100, Typ GC1, GC1B, GC4B, GC7B, CC1E, CC1I
- Vitotronic 200, Typ KO1B, KO2B,KW6B, GW1B, GW7B, CO1E, CO1I
- Vitotronic 300, Typ GW2, GW4B, CM1E, CM1I
- Vitotronic 300-K, Typ MW1B
Regelungen für die Wand- und Kompaktgeräte:
- Vitotronic 200, Typ HO1, HO1A, HO1B, HO2B
- Vitotronic 200-RF, Typ HO1E
- Vitotronic 300-K, Typ MW2B
Regelungen für Wärmepumpen:
- Vitotronic 200, Typ WO1B, WO1C
Regelungen für Heizkreise:
- Vitotronic 200-H, Typ HK1B, HK3B
Gateways:
- Vitobloc Gateway
- Vitobloc Module mit integriertem Kommunikationsmodul LON
Fremdsysteme
(Anschluss über Digital-Eingang)
Hinweise!
Vor Inbetriebnahme die Systemvoraussetzungen für die Kommunikation über IP-Netzwerke (LAN) prüfen.
Für den Betrieb der Vitocom in IP-Netzwerken (LAN) ist ein Internetanschluss mit Datenflatrate (zeit- und volumenunabhängiger Pauschaltarif) erforderlich.
