Beschreibung

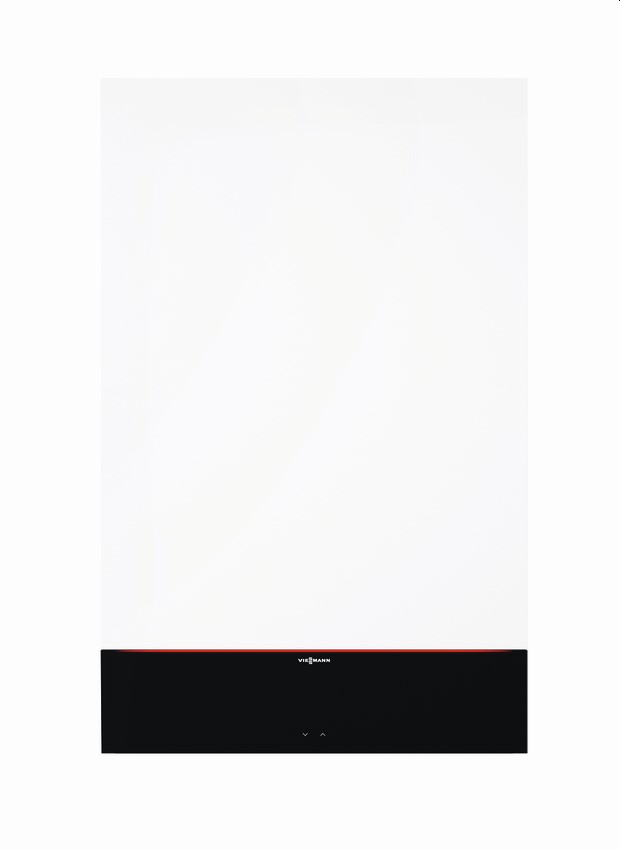

VIESSMANN Vitodens 222-W B2LF
Gas-Brennwert-Kompaktgerät mit integriertem Edelstahl-Ladespeicher zur Raumbeheizung und Trinkwassererwärmung.
- Empfohlen für Einfamilien- und Reihenhäuser.
- Mit Viessmann Regelung HMU-C für angehobenen oder witterungsgeführten Betrieb mit Raumregler oder Aussenfühler.
- Zum Anschluss eines Heizkreises ohne Mischer (z.B. Heizkörper).
- Das Gerät kann raumluftabhängig und raumluftunabhängig betrieben werden.
- Geprüft und zugelassen für Erdgas und Flüssiggas.

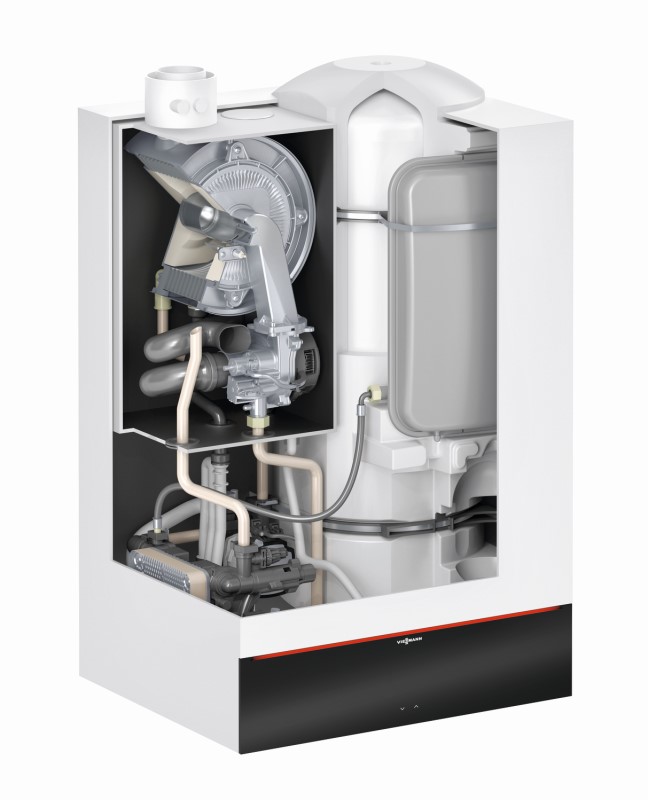

Der Vitodens 222-W ist ein besonders platzsparendes, wandhängendes Gas-Brennwertkompaktgerät für hohe Warmwasser-Komfortansprüche. Die Wärmezelle besteht aus dem bewährten Inox-Radial-Edelstahlwärmetauscher, dem modulierenden MatriX-Zylinderbrenner sowie der automatischen Verbrennungsregelung Lambda Pro Control Plus. Der integrierte 46 Liter Edelstahl-Ladespeicher bietet den gleichen Trinkwasserkomfort wie ein separater innenbeheizter 150 Liter Speicher. Warmwasser steht sofort in der gewünschten Temperatur und mit hoher Konstanz zur Verfügung, auch an mehreren Zapfstellen gleichzeitig. Neben dem Ladespeicher sind auch alle maßgeblichen Anlagenkomponenten, wie Heizwasser-Ausdehnungsgefäß, Pumpen und Sicherheitsarmaturen integriert und fertigmontiert. Und das bei einem Komplettgewicht von max. 63 kg und unter Einhaltung des Küchenrastermaßes von 600 mm. Der Vitodens 222-W ist insbesondere im Neubau das ideale Produkt, da er vor Estrichlegung montiert werden kann. (Quelle: Viessmann)
Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %.
Das Brennwertgerät kann gemäß Vorgaben des GEG § 71k auf einen Betrieb mit 100 % Wasserstoff umgerüstet werden. Herstellererklärung unter viessmann.de/H2ready
Mit digitaler Kessel- und Heizkreisregelung HMU-C für Heizungsanlagen mit einem Heizkreis ohne Mischer und ohne hydraulische Weiche.
- Vorbereitet für die Anbindung eines Raumtemperaturreglers (Zubehör) für den raumtemperaturgeführten Betrieb.
- Vorlauftemperatur für den Heizbetrieb einstellbar, bedarfsabhängige Heizkreispumpen und Brennerabschaltung.
- Mit 2 Pumpenausgängen für 1 Speicherladepumpe (werkseitig angeschlossen) und 1 sekundäre Heizkreispumpe (abhängig vom Hydraulikschema).
- Zeiträume für die Heizkreise und Trinkwassererwärmung getrennt einstellbar.
- Mit Speichertemperaturregelung. Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung, integriertem Diagnosesystem, Wartungsmeldung und kontrollierter Estrichtrocknung.
- Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm, Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable Heizgrenze.
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus), der Trinkwassertemperatur und zur Abfrage von Temperaturen.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit einstellbarem Anlagenvorlauftemperatur-Sollwert und Diagnose.
Einfache Bedienung über 3,5-Zoll-Schwarz/Weiß-Display mit großer Schrift und kontextbezogener Hilfe.
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk. Funk-Modul integriert in das Gerät.
- Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich.
- Anschluss externes Betriebsprogramm oder externes Sperren über Erweiterung als Zubehör über PlusBus möglich.
- Externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10 V-Schnittstelle (Zubehör) möglich.
- Verriegelung externer Abluftgeräte, Anschluss eines externen Flüssiggasventils (Zubehör) möglich.
Über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO Gateways (Zubehör) möglich. Über das WAGO Gateway ist ein Datenaustausch zwischen dem Gerät und einem externen Leitsystem über eine der folgenden Datenschnittstellen möglich: KNX/TP, Modbus RTU oder Modbus TCP.
Für den witterungsgeführten Betrieb Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E oder Fernbedienung Vitotrol 300-E und Anschluss von Erweiterungen mit PlusBus Kommunikation möglich. Gerät enthält Anlagenschalter, elektronischer Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Lieferumfang und Ausstattung:
- Brennwertkessel und Edelstahl Ladespeicher (46 Liter) mit Wärmedämmung
- Modulierender MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus
- Regelung mit 3,5-Zoll-Schwarz/Weiß-Display und integrierter WLAN-Schnittstelle
- Sicherheitsarmaturen eingebaut
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil
- Ausdehnungsgefäß (10 Liter)
- Anschlussfertig verrohrt und verdrahtet
- Abgasseitiges Kesselanschluss-Stück 60/100 mm
- Farbe: Vitopearlwhite
Zur Montage des Geräts muss eine Montagehilfe, ein Montagerahmen oder Armaturen mitbestellt werden.
Technische Angaben:
Nenn-Wärmeleistungcbereich bei:
Heizbetrieb 50/30 Grad C: 2,5 - 19,0 kW
Heizbetrieb 80/60 Grad C: 2,2 - 17,5 kW
Trinkwassererwärmung: 26,5 kW
Abmessungen:
Länge: 480 mm
Breite: 600 mm
Höhe: 950 mm
Gewicht: 63 kg
zul. Betriebsdruck: 3 bar
Speicherinhalt: 46 L
NL-Zahl: 1,2
Zapfrate: 18,5 L/Minute
Abgasrohr-Durchmesser:
Abgasstutzen (lichte Weite): 60 mm
Zuluftrohr (lichte Weite): 100 mm
Energieeffizienzindex EEI (Umwälzpumpe): = 0,2
Norm-Nutzungsgrad: bis 98%
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Kombiheizgerät Heizkessel:
- Mitteltemperaturanwendung für Raumheizung: ja
- Zapfprofil: XL
- Bezugsenergie (Qref): 19.07 kWh
- Jahreszeitbedingte
Raumheizungs-Energieeffizienzklasse: A
- Warmwasserbereitungs-Energieeffizienzklasse: A
- Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 93 %
- Warmwasserbereitungs-Energieeffizienz: 80 %
- Nenn-Wärmeleistung: 18 kW
- Jährlicher Energieverbrauch: 8473 kWh
- Jährlicher Stromverbrauch: 81 kWh
- Schall-Leistungspegel: 45 dB
- Schwachlastfähig: nein
Temperaturregler:
- Temperaturregler Klasse: II
- Beitrag Raumheizungs-Energieeffizienz: 2 %
Energieeffizienz Verbund
(Trinkwassererwärmung): 80 %
Energieeffizienz Verbund (Heizung): 95 %
Energieeffizienzklasse Verbund
(Trinkwassererwärmung): A
Energieeffizienzklasse Verbund (Heizung): A
Bestell-Nr.: Z019370
Dokumente
Querverweise
Merkmale
Energieeffizienz Heizung | A |
Warmwasser-Energieeffizienzklasse | A |
Zapfprofil | XL |
Nenn-Wärmeleistung | 18 kW |
Nennleistung 50°/30°C. | 2,5 - 19 kW |
Nennleistung 80°/60°C. | 2,2 - 17,5 kW |
Normnutzungsgrad | 98% (Hs) / 109% (Hi) |
Schallpegel | 45 dB |
Abgas-/Zuluftanschluss | 60/100 mm |
Regelung | 3,5-Zoll-Schwarz/Weiß-Display - Vorbereitet zum Anschluss eines Raumreglers |
Internet | WLAN integriert |
Tags
Zubehöre
Montagehilfe Kompakt AP EU/CH
Art.-Nr. | ZK04929 |
Montagerahmen Kompakt AP EU/CH
Art.-Nr. | ZK04931 |
Armaturen-Bausatz Kompakt AP EU/CH
Art.-Nr. | ZK04933 |
Armaturen-Bausatz Kompakt UP EU/CH
Art.-Nr. | ZK04934 |
Kondensathebeanlage SI-1800
Art.-Nr. | ZK02486 |
Beipack Aussentemperatursensor ZK04306
Art.-Nr. | ZK04306 |
