VIESSMANN Vitosol 300-TM Vakuum-Röhrenkollektor Typ: SP3C
- Vakuum-Röhrenkollektor mit CE-Kennzeichnung.
- Nach dem Heatpipe-Prinzip mit liegender Funktionsweise und Temperaturabschaltung ThermProtect.
- Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme.
- Balkonmodul für waagerechte Montage auch an Fassaden.
- Der Ertrag kann durch Drehen der einzelnen Röhren um 25° optimiert werden.
Produktbeschreibung
Vakuum-Röhrenkollektoren Vitosol 300-TM, Typ SP3C 1,26 m² mit 10 Vakuumröhren
Vitosol 300-TM, Typ SP3C können auf einem Schrägdach, Flachdach, an Fassaden oder freistehend montiert werden. Auf Schrägdächern können die Kollektoren sowohl in Längsrichtung (Vakuumröhren im rechten Winkel zum Dachfirst) als auch in Querrichtung (Vakuumröhren parallel zum Dachfirst) montiert werden. In jede Vakuumröhre ist ein hochselektiv beschichteter Absorber integriert. Der Absorber gewährleistet eine hohe Absorption der Sonnenstrahlung und eine geringe Emission der Wärmestrahlung. Am Absorber ist ein Wärmerohr angebracht, das mit einer Verdampferflüssigkeit gefüllt ist. Das Wärmerohr ist an den Verflüssiger angeschlossen. Der Verflüssiger liegt im Duotec Doppelrohr-Wärmetauscher aus Kupfer. Dabei handelt es sich um die sogenannte „trockene Anbindung“, d. h. ein Drehen oder Austauschen der Vakuumröhren ist auch bei befüllter, unter Druck stehender Anlage möglich.

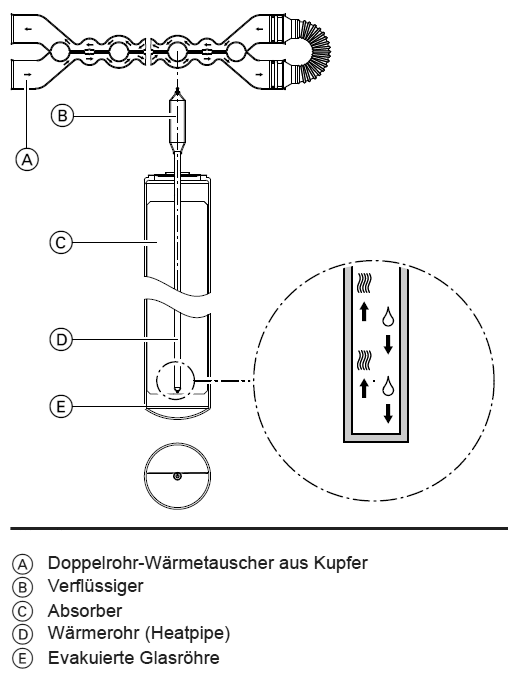

Die Wärme wird vom Absorber auf das Wärmerohr übertragen. Dadurch verdampft die Flüssigkeit. Der Dampf steigt in den Verflüssiger. Durch den Doppelrohr-Wärmetauscher, in dem der Verflüssiger liegt, wird die Wärme an das vorbeiströmende Wärmeträgermedium abgegeben. Dadurch kondensiert der Dampf. Das Kondensat läuft im Wärmerohr nach unten zurück und der Vorgang wiederholt sich. Um eine Zirkulation der Verdampferflüssigkeit im Wärmetauscher zu gewährleisten, muss der Neigungswinkel zur Horizontalen größer Null betragen.
Durch axiales Drehen der Vakuumröhren können die Absorber optimal zur Sonne ausgerichtet werden. Die Vakuumröhren sind drehbar um 25° ohne Verschattung der folgenden Absorberflächen. Bis 15 m2 Absorberfläche können zu einem Kollektorfeld zusammengefügt werden. Dazu werden flexible, mit O-Ringen abgedichtete Verbindungsrohre geliefert. Die Verbindungsrohre werden mit einer wärmegedämmten Abdeckung verdeckt. Ein Anschluss-Set mit Klemmringverschraubungen ermöglicht eine einfache Verbindung des Kollektorfelds mit der Verrohrung des Solarkreises. Der Kollektortemperatursensor wird in eine Sensoraufnahme auf dem Vorlaufrohr im Anschlussgehäuse des Kollektors eingebaut. Die Kollektoren können auch in küstennahen Bereichen eingesetzt werden. (Quelle: Viessmann Planungsanleitung)
Konstruktionsmerkmale und Ausführung:
Hocheffizienter Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip mit automatischer Temperaturabschaltung ThermProtect für hohe Betriebssicherheit
- Universell einsetzbar durch lageunabhängige Montage senkrecht und waagerecht auf Dächern und an Fassaden sowie zur freistehenden Montage
- Schmaleres Balkonmodul (1,26 qm Absorberfläche) zum Einbau an Balkongeländern oder Fassaden
- Verschmutzungsunempfindliche, in die Vakuumröhren integrierte Absorberfläche mit hochselektiver Beschichtung
- Effiziente Wärmeübertragung durch vollständig umschlossene Verflüssiger durch den Duotec Doppelrohr-Wärmetauscher aus Kupfer
- Drehbare Vakuumröhren lassen sich optimal zur Sonne ausrichten und sorgen für höchste Energieausnutzung
- Trockene Anbindung, d. h. Vakuumröhren können bei befüllter Anlage eingesetzt oder ausgetauscht werden
- Hochwirksame Wärmedämmung des Anschlussgehäuses minimiert die Wärmeverluste
- Einfache Montage durch Viessmann Montage- und Verbindungssysteme
Vitosol 300-TM mit automatischer Temperaturabschaltung
Der Vitosol 300-TM ist ein hocheffizienter Vakuum-Röhrenkollektor nach dem Heatpipe-Prinzip mit automatischer Temperaturabschaltung ThermProtect. Die solare Wärme verdampft innerhalb der Heatpipe das darin eingeschlossene Medium. Bei der anschließenden Kondensation im Verflüssiger wird die Wärme an den Solarkreis abgegeben. Das Medium fließt wieder zurück in den sonnenbeschienenen Bereich der Vakuumröhre. Bei Kollektortemperaturen über ca. 120 °C kann das Medium nicht mehr kondensieren. Durch diese Phasenwechsel-Temperaturabschaltung ist der Wärmetransport unterbrochen und die Anlage damit gegen zu hohe Stagnationstemperaturen geschützt. Dies führt zu einer maximalen Stillstandtemperatur von 150 °C. Der Kollektor passt sich automatisch der geringeren Wärmeabnahme an. Falls die Kollektortemperatur sinkt, steigt auch die Leistung wieder an. Bei gleichzeitiger Anpassung des Anlagendrucks kann die Dampfbildung sicher verhindert werden. Die Anlagenkomponenten werden geschont.
Bei schaltenden Kollektoren gelten aus wirtschaftlichen Gesichtspunkten die gleichen Regeln zur Dimensionierung, wie bei herkömmlichen Kollektoren. Falls höhere solare Deckungsraten erreicht werden sollen, kann aufgrund der niedrigeren Endtemperaturen eine Überdimensionierung der Kollektorfläche durchgeführt werden. (Quelle: Viessmann)
Technische Angaben:
Bruttofläche: 1,98 m²
Absorberfläche: 1,26 m²
Breite: 885 mm
Höhe: 2.241 mm
Tiefe: 150 mm
Gewicht: 33 kg
Inhalt Flüssigkeit: 0,75 l
Zu. Betriebsdruck: 6 bar
Max. Stillstandstemperatur: 150 Grad C
Leistungswerte Absorberfläche:
- Optischer Wirkungsgrad: 79 %
- Wärmeverlustbeiwert k1: 1,6 W/(qmK)
- Wärmeverlustbeiwert k2: 0,007 W/(qmK²)
Leistungswerte Bruttofläche:
- Optischer Wirkungsgrad: 51,7 %
- Wärmeverlustbeiwert k1: 1,03 W/(qmK)
- Wärmeverlustbeiwert k2: 0,004 W/(qmK²)
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
- Aperturfläche: 1,33 qm
- Kollektorwirkungsgrad: 68 %
- Kollektorwirkungsgrad (optisch): 74 %
- Linearer Wärmedurchgangskoeffizient: 1,3 W/(qmK)
- Quadratischer Wärmedurchgangskoeffizient: 0,007 W/(qmK²)
- Winkelkorrekturfaktor: 0,98
Bestell-Nr.: SK06740
