Vitocal 200-A PRO AWO-AC 201.A032

Nenn-Wärmeleistung (A7/W35):  32,2 kW

Außen aufgestellte Luft/Wasser-Wärmepumpe für Heizung, Kühlung und Trinkwassererwärmung.

Lieferumfang/Ausstattung

• Luft/Wasser-Wärmepumpe für die Außenaufstellung.

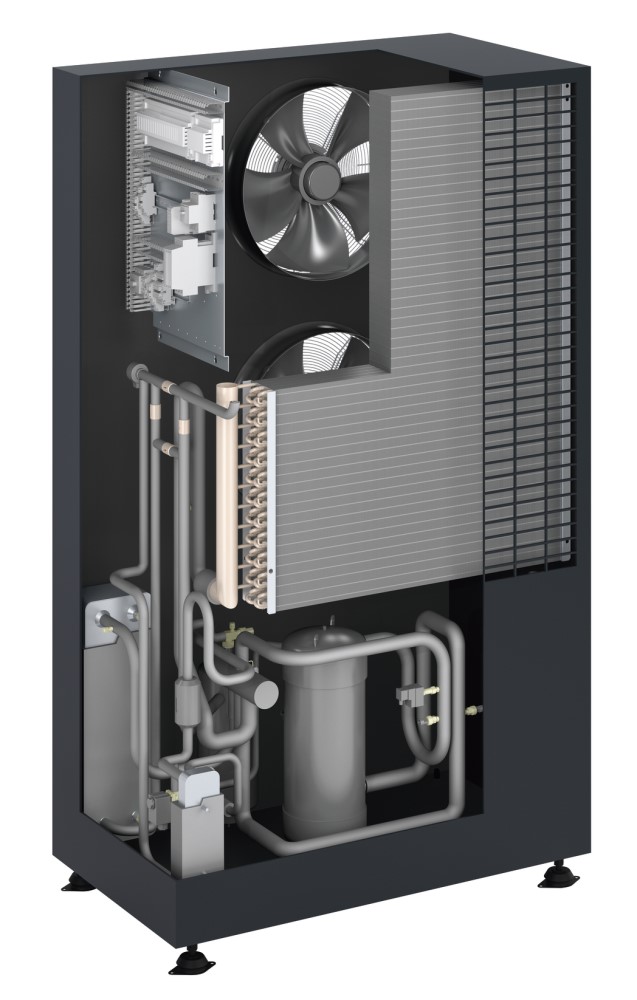

• Kompaktgehäuse mit Kältekreis und Schaltschrank für Steuerung und elektrische Anschlüsse.
• Gedämmter Maschinenraum und schwingungsgedämpfte Baugruppen für niedrigen Schallpegel.
• Türen und Wartungsöffnungen für leichten Zugang bei Wartung und Service.
• Verkleidung mit witterungsbeständiger Pulverung, Farbe Vitographite.
• Mit komplett verrohrtem Kältekreis, druckgeprüft und mit Kältemittel gefüllt.
• Hochwertiger Edelstahl-Plattenwärmetauscher (kupfergelötet) als Verflüssiger, Verdampfer als Lamellenwärmeübertrager und Scroll-Verdichter.
• Auslegung der Komponenten für bestmögliches Leistungsverhalten.
• Mit elektronischem Expansionsventil für Betriebspunkt orientierte Überhitzungsregelung, Kühl- und Abtaufunktion mit 4-Wege Ventil durch interne Kältekreislaufumkehr.
• Elektronische Wärmepumpenregelung (system- und außentemperaturgeführt), bestehend aus Regeleinheit und externer Bedieneinheit.
• Bauseitige Anschlüsse werden auf Klemmen oder Lastbauteilen angeschlossen.
• Klemmenleisten für bauseitige Steueraus- und eingänge, sowie für externe Sensoren sind intern vorhanden.
• Sicherheitskette zum Schutz des Kältekreises (Hochdruckwächter), elektronische Drucksensoren und Temperatursensoren (NTC) angepasst auf die Messstelle und integriertes Steuermodul für unipolare Expansionsventile.

Separt geliefert werden ein Strömungswächter, Hauptschalter zur Lasttrennung, Funktionserweiterung VIAVS und ein Web-Server sowie ein Wandgehäuse für Montage von Hutschienenmodulen.

Funktionen der Wärmepumpenregelung

• Einstellmöglichkeiten von Tages und Wochenprogramme für Heizung und Warmwasserbereitung, aktive Kühlfunktion.
• Verschiedene Einstellmöglichkeiten: Heizen / Kühlen / Warmwasser.
• Separate elektronische Überwachung der Kältekreisläufe zur schnellen Reaktion auf Parameterverschiebung.
• Ansteuerung von Heizkreisen mit Mischer mit Zubehör möglich.
• Erzeugersteuerung angepasst auf die Wärmepumpe und Steuerung des elektronischen Expansionsventils.
• Mit Betriebsstundenzähler, Antilegionellen-Funktion, Schnittstellen zur Verknüpfung mehrerer Wärmepumpen (Kaskadenschaltung).
• Individuelle Anlagenkonfiguration durch projektspezifische Anpassung der Parameter möglich.
• Passwortgeschützte Ebenen für verschiedene Nutzer.
• Fernüberwachung/Fernbedienung über Web-Server (Zubehör erforderlich) und/oder Anschluss an GLT-Systeme über ModBus (Zubehör erforderlich) möglich.
• Im Schaltschrank ist ein Wärmepumpenregler VIRVS für die internen Funktionen der Wärmepumpe.
• Zusätzlich ist eine Funktionserweiterung VIAVS eingebaut, diese regelt die Pumpe des Sekundärkreises und einen Heizkreis mit Mischer.
• Eine weitere Funktionserweiterung VIAVS zum Einbau in das Wandgehäuse wird für die Funktion Heizwasser-Pufferspeicher mitgeliefert.
• Damit ist auch die Regelung eines weiteren Heizkreises mit Mischer möglich.

Die in der Wärmepumpenregelung integrierte Energiebilanzierung erfüllt, in Verbindung mit einem zusätzlichen externen Strömungssensor oder Wärmemengenzähler, die Anforderung des Förderprogramms in DE und des EEWärmeG.

Die Wärmepumpen erfordern die Inbetriebnahme durch den Technischen Dienst von Viessmann.
