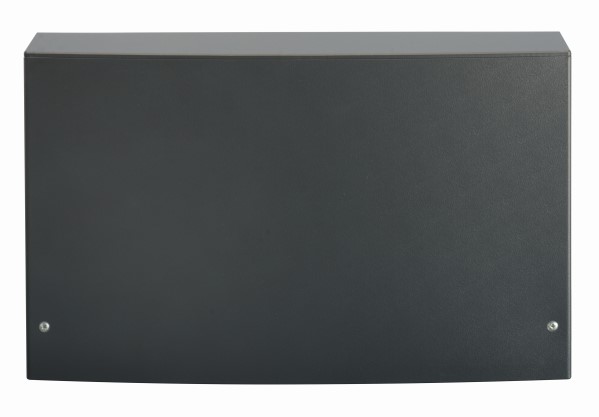

Erweiterung EM-HB1

Erweiterung zur Wandmontage, PlusBus-Teilnehmer.

Für Anbindung von Wärmeerzeugern mit Anforderungskontakt / 0 bis 10-V-Schnittstelle
Auch erforderlich für Viessmann Wärmeerzeuger mit Vitotronic Regelung oder Viessmann One Base.

Über die Ein- und Ausgänge können folgende Funktionen realisiert werden:

- Externe Anforderung eines Wärmeerzeugers
- Externe Anforderung eines Wärmeerzeugers mit Vorlauftemperatur-Sollwert über 0-10 V
- Störmeldeeingang 230 V (ohne Anlage sperren)

Lieferumfang:
- Funktionserweiterung im Gehäuse zur Wandmontage
- 1x Vorlauftemperatursensor als Anlegetemperatursensor (NTC 10 kOhm) mit Anschlussleitung (5,8 m lang) und Stecker
- 1x Vorlauftemperatursensor als Tauchtemperatursensor (NTC 10 kOhm) mit Anschlussleitung (3,75 m lang) und Stecker für Anschluss Mischer-Motor
- Netzanschluss- und PlusBus-Leitung mit Stecker

Bestandteile:
- Elektronikmodul HIO zum Anschluss eines externen Wärmeerzeugers
- Vorlauftemperatursensor (Anlegetemperatursensor) mit Anschlussleitung (5,8 m lang) mit Stecker
- Tauchtemperatursensor mit Anschlussleitung (3,75 m lang) mit Stecker
- Netzanschlussleitung (3,0 m lang) mit Stecker
- PlusBus-Anschlussleitung (3,5 m lang) mit Stecker
- Anschlussmöglichkeit für Mischer-Motor
- Anschlussmöglichkeit für 0 bis 10-V-Ausgang
- Anschlussmöglichkeit für potenzialfreien Kontakt
- Anschlussmöglichkeit für Störmeldeeingang des externen Wärmeerzeugers

Bestell-Nr.: Z026607
