Pellet-Befüllsystem (DN 100), gerade

• mit beidseitigem Bördelrand
• 2 Befüllstutzen
• 2 Storz-A-Kupplungen mit Spannring
• ohne Deckel (muss seoarat bestellt werden)

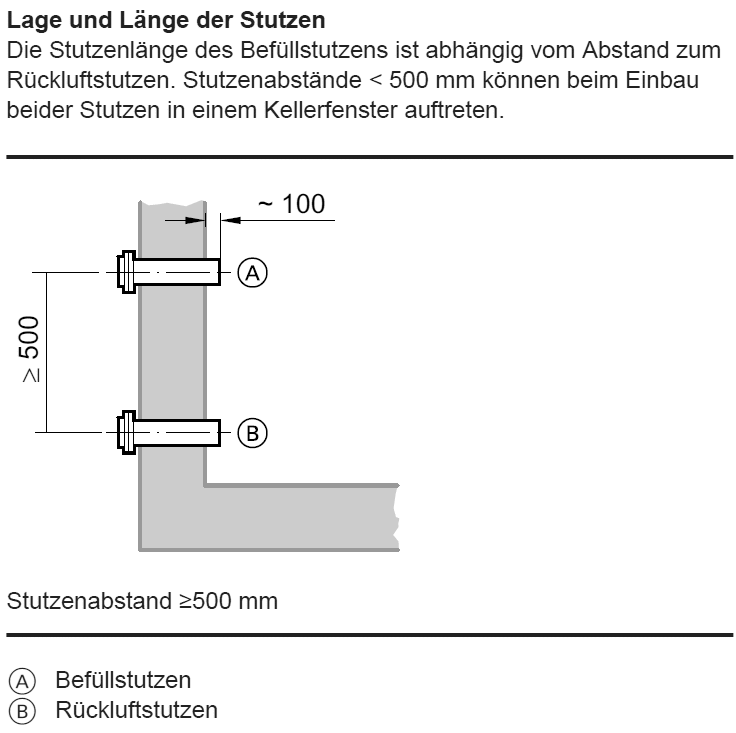

Befüllstutzen und Rückluftstutzen
Die Stutzen sind so anzuordnen, dass während des Befüllvorgangs kein Überdruck im Pelletlagerraum entstehen kann. Daher muss der Rückluftstutzen immer frei sein, auch bei Erreichen des maximalen Füllstands im Lagerraum. Um den Pelletlagerraum maximal befüllen zu können, müssen die Stutzen im Lagerraum möglichst hoch positioniert werden.

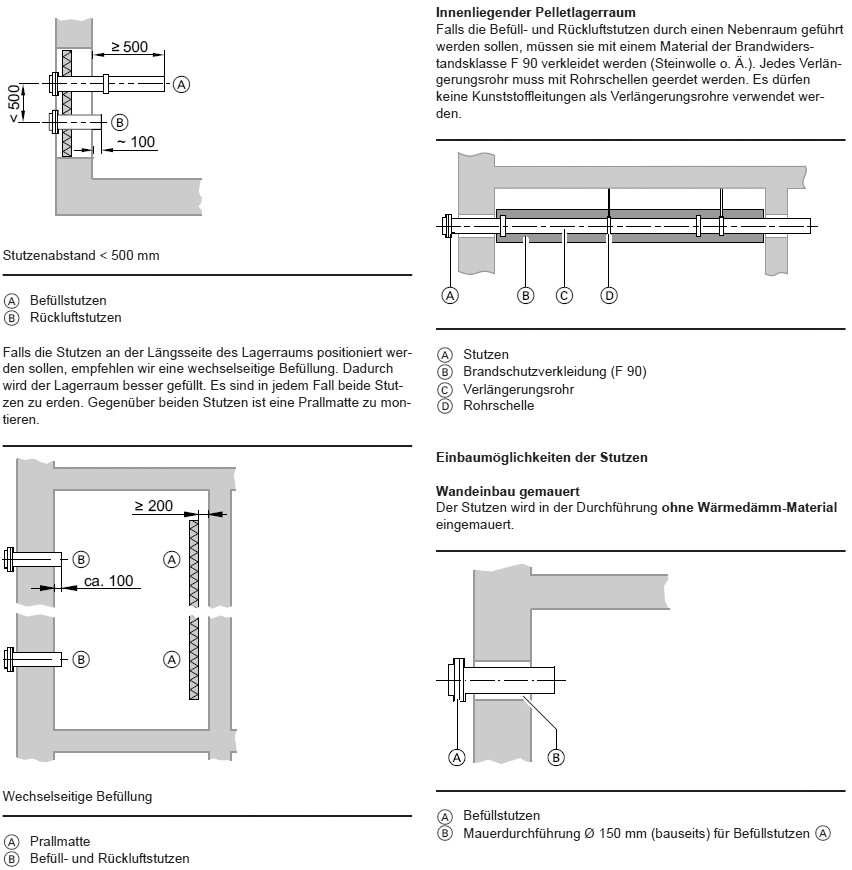

Der Abstand des Befüllstutzens zur Decke muss min. 200 mm betragen, damit die Pellets nicht gegen die Decke schlagen (bei verputzter Decke Schutzplatte anbringen). Position der Stutzen auf der Schmalseite des Lagerraums festlegen.

Bei geraden Befüllstutzen beträgt die Befüllweite ca. 4 bis 5 m. Bei einem 90°-Bogen vor dem Eintritt in den Lagerraum muss danach min. 1 m gerades Rohr in den Lagerraum hineinragen. Die Pellets erreichen so die erforderliche Befüllgeschwindigkeit und damit die erforderliche Befüllweite.

Erdung

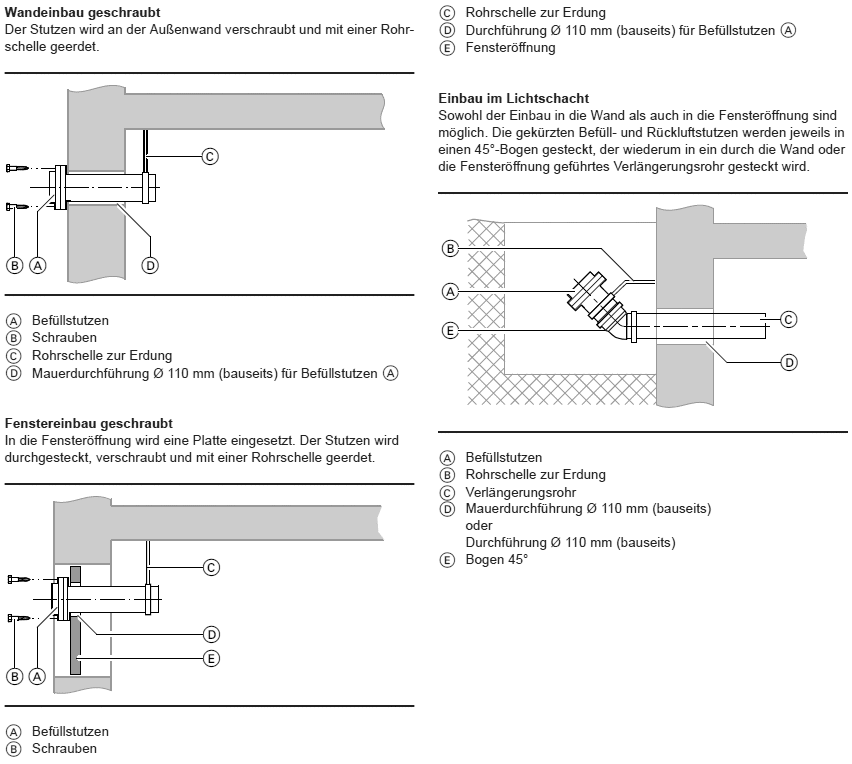

Die Stutzen müssen geerdet werden, um statische Aufladung beim Befüllvorgang zu vermeiden. Grundsätzlich wird der Anschluss jedes Rohrelements an den Potenzialausgleich des Gebäudes empfohlen. Zumindest muss jedoch eine feste Verbindung jedes Rohrelements zum Mauerwerk geschaffen werden, entweder durch Einmauern (ohne Wärmedämm-Material) oder über eine im Mauerwerk verankerte Rohrschelle.
