Wassermangelsicherung

bauteilgeprüft für alle Heizkessel.

Jeder Heizkessel ist mit einer bauteilgeprüften Wassermangelsicherung auszurüsten. Bei Wärmeerzeugern bis 300 kW kann auf eine Wassermangelsicherung verzichtet werden, da eine unzulässige Erwärmung bei Wassermangel nicht auftreten kann. Dies wurde durch den in der Regelung befindlichen STB im Rahmen einer Typprüfung nachgewiesen.

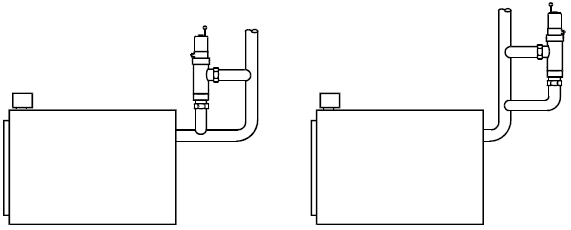

Die Wassermangelsicherung muß unmittelbar in Nähe des Wärmeerzeugers eingebaut werden. Zwischen Wärmeerzeuger und Wassermangelsicherung dürfen keine Verengungen sein und keine Armaturen (Pumpe, Mischer, Absperrorgane ...) eingebaut werden. Die Wassermangelsicherung muß senkrecht eingebaut werden. Der Durchmesser der Verbindungsleitung muß mindestens DN 32 entsprechen.

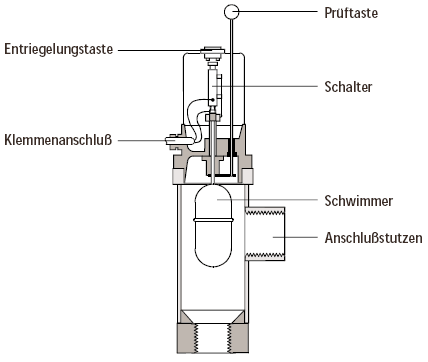

Bei Absinken des Wasserstandes im Wärmeerzeuger (z. B. Leck) senkt sich der Schwimmer der Wassermangelsicherung. Der Schwimmer ist über ein Gestänge mit einem Schalter verbunden, der die Feuerung abschaltet und verriegelt. Die Wassermangelsicherung verhindert, dass der Wärmeerzeuger ausglüht und zerstört wird. Eine regelmäßige Funktionsprüfung erfolgt durch Drücken der Prüftaste bis Anschlag. Die Wassermangelsicherung muss dann verriegeln. Anschließend Prüfstift hochziehen und entriegeln.
