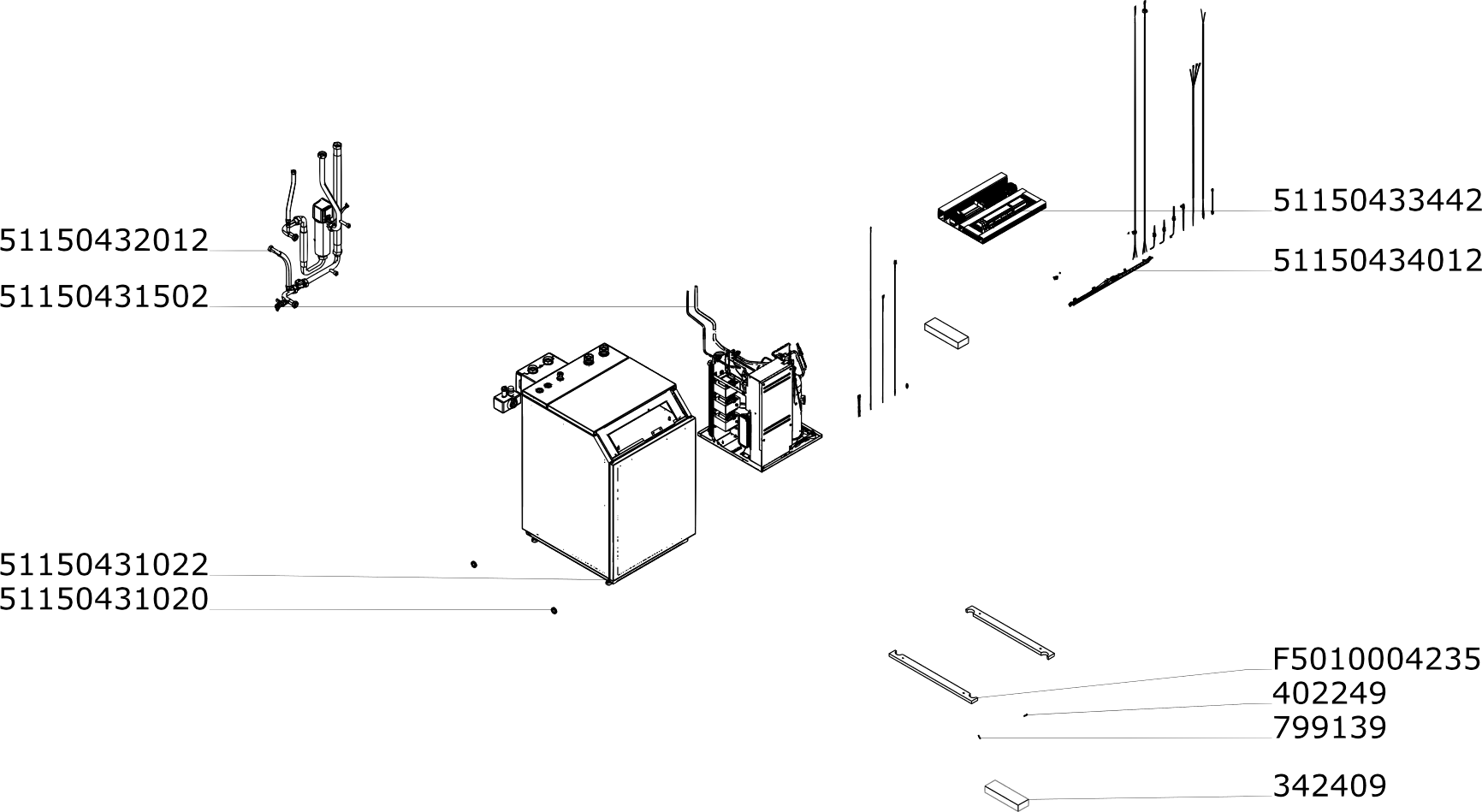

Ersatzteile WBB 12-A-RMD-AI
WBB 12-A-RMD-AI (51150451)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150434012 | Bedieneinheit WWP LB |
| 51150433442 | Steuerung WBB Innengerät V5 |
| 51150432012 | Hydraulik WWP LB 12/20 |
| 51150431502 | Kältetechnik WWP LB 12 |
| 51150431432 | Bedieneinheit WWP LB 12/20 -Ersatz- |
| 51150431022 | Gehäuse komplett WWP LB 12/20 |
| 51150431020 | Lose mitzuliefernde Teile WWP LB 12/20 |
| 51150202247 | Sicherungsblech Temperaturfühler Wasser |
| 40900014022 | Luft-Schlammabscheider G1 1/2 WHL1.0 |
| 40900006892 | Sicherheitsgruppe WHI safe 50-3#1 |
| 730062 | Kabeldurchführungstüllen KT10 |
| 446142 | Stopfen EP 280 038 WES |
| 446139 | Stopfen EP 280 026 WES |
| 402249 | Schraube ISO 4762-M 5 x 25- 8.8 |
| 342409 | Distanzstück 45 x 85 x 275 |

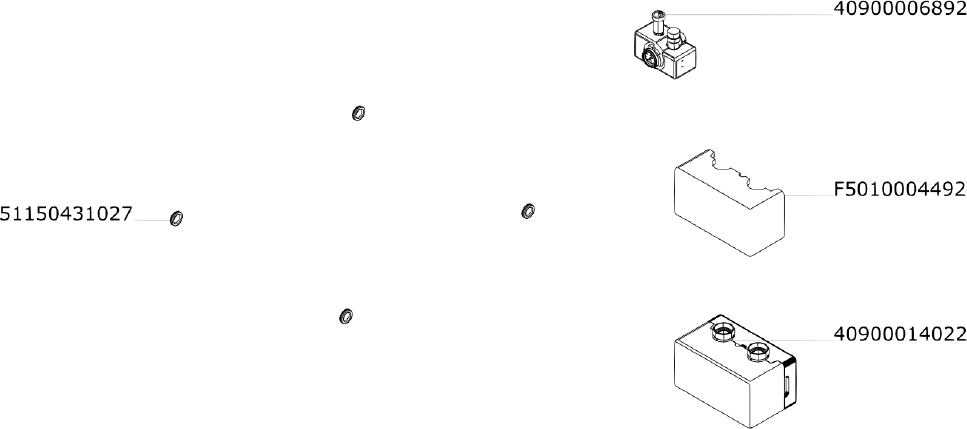

Lose mitgelieferte Teile WWP LB 12/20 (51150431020)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150703222 | Befestigungsbinder mit Spreizanker Ø 6,5 |
| 51150431027 | Tülle Ø 32 mm geschlossen |
| 793970 | Hinweisschild Kältemittel R410A DE/FR/IT |
| 343520 | Schutzfolie für Kühlmittelschild R410A |

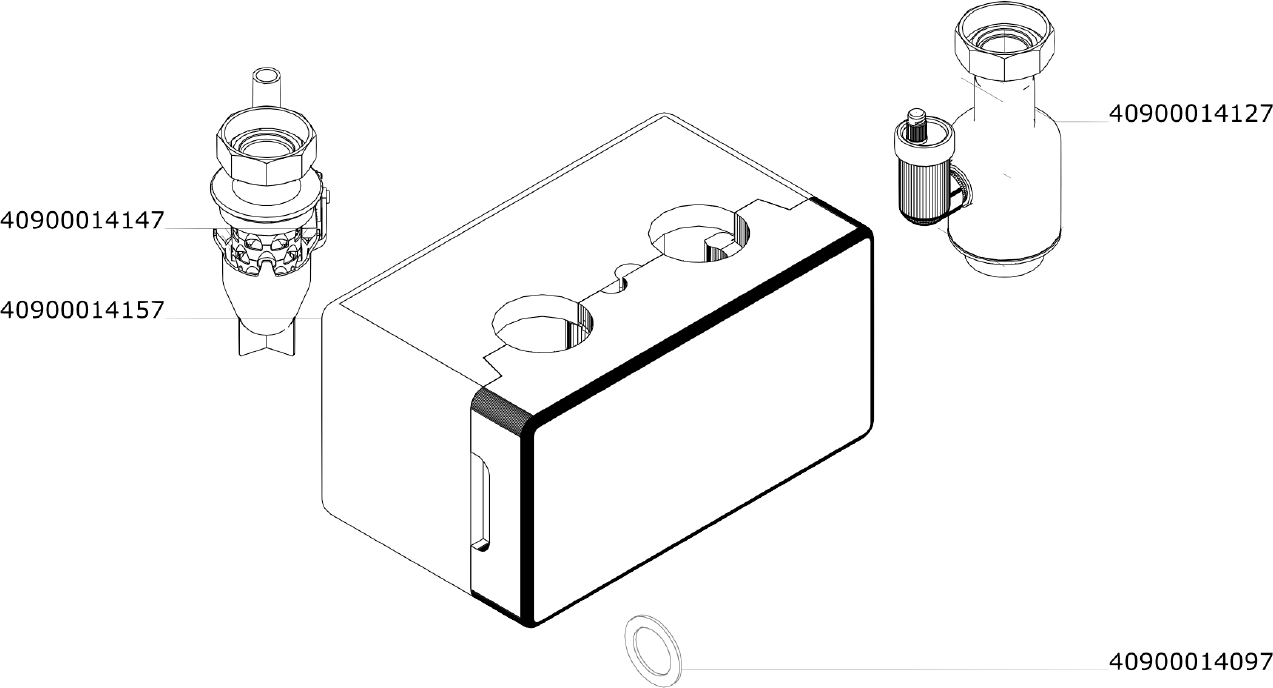

Luft-Schlammabscheider G1 1/2 WHL1.0 (40900014022)
| Artikelnr. | Bezeichnung |
|---|---|
| 40900021147 | Dichtung Ø32 x Ø44 x 2 (1 1/2") |
| 40900014177 | Silikon-Schlauch Ø12 x 2 1000mm lang |
| 40900014167 | Hinweisschild Schlammabscheider |
| 40900014157 | Wärmedämmschale komplett |
| 40900014147 | Schlammabscheider G1 1/2I x G1 1/2A |
| 40900014127 | Luftabscheider G1 1/2I x G1 1/2A |

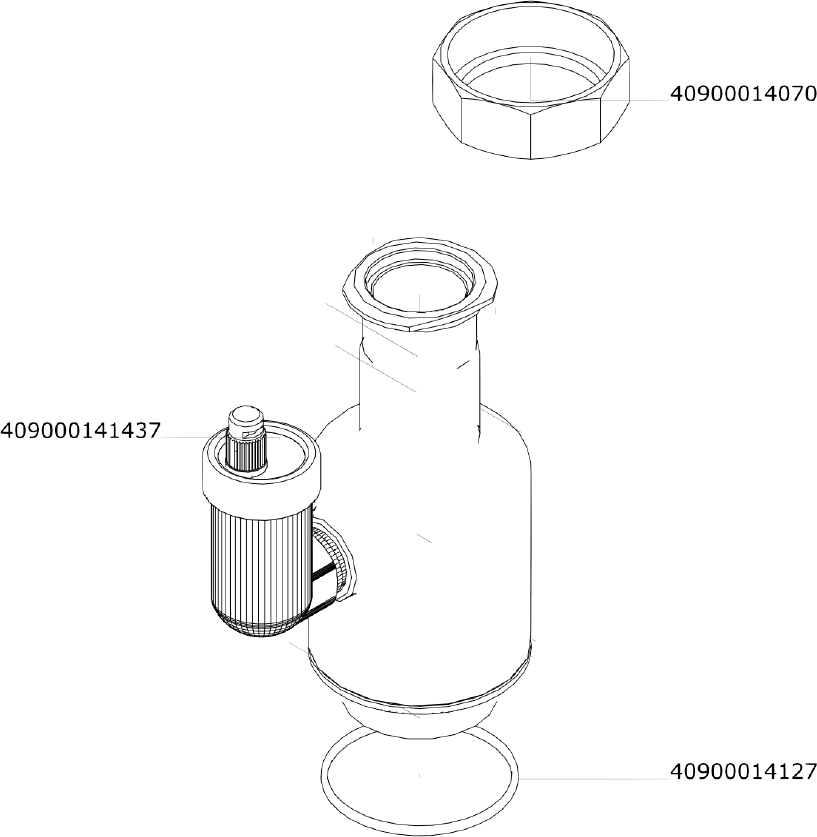

Luftabscheider G1 1/2I X G1 1/2A (40900014127)
| Artikelnr. | Bezeichnung |
|---|---|
| 40900014137 | Entlüfterkappe für Luftabscheider |
| 40900014077 | Überwurfmutter G 1 1/2 x 42 L=18 |

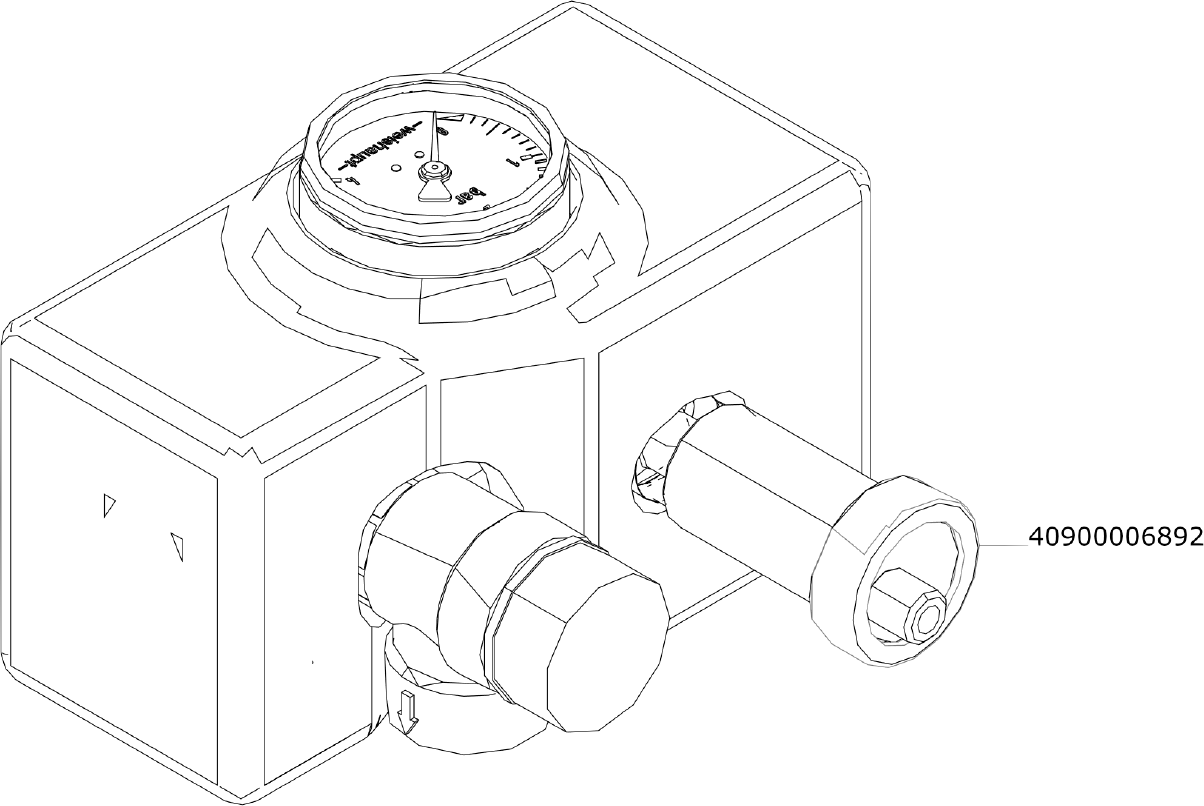

Sicherheitsgruppe WHI safe 50-3#1 (40900006892)
| Artikelnr. | Bezeichnung |
|---|---|
| 40900021107 | Dichtung Ø17 x Ø24 x 2 (3/4") |
| 40900006967 | Wärmedämmschale komplett WHK 6.0 |
| 40900006957 | Manometer 0-4 bar G1/4 |
| 40900006947 | Sicherheitsventil 3bar G1/2 x G3/4 |
| 40900006902 | Verteiler Sicherheitsgruppe WHI safe 50-3#1 |
| 662032 | Schnellentlüfter G3/8 ohne Absperrventil |
| 40900006977 | Dichtring für Sicherheitsventil G 1/2 |

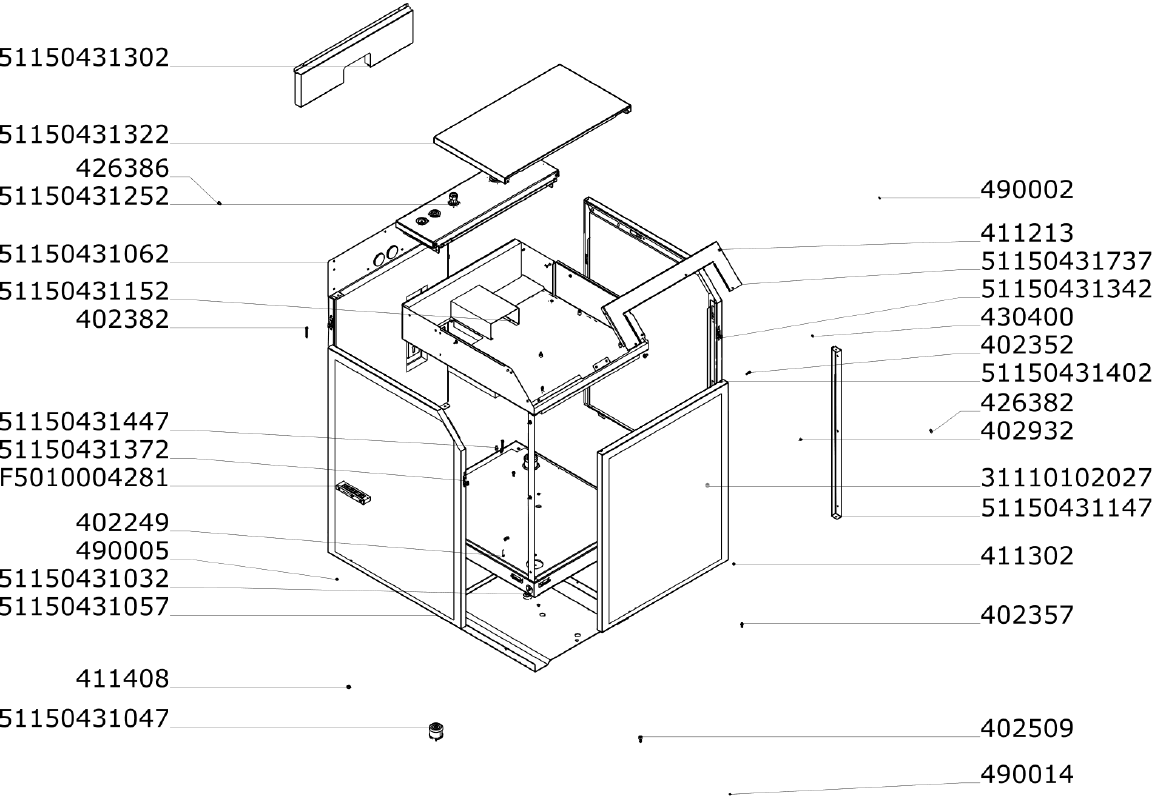

Gehäuse komplett WWP LB 12/20 (51150431022)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150444032 | Verkleidung vorne komplett LB12/20 mit Verpackung |
| 51150444022 | Verkleidung links komplett LB12/20 mit Verpackung |
| 51150444012 | Verkleidung rechts komplett LB12/20 mit Verpackung |
| 51150431737 | Versteifung Bedieneinheit WWP LB 12/20 IDU |
| 51150431447 | Stufenbolzen für 3 mm Blech WWP LB 12/20 |
| 51150431427 | Kabeleinführungsleiste KEL-ER-5 |
| 51150431422 | Verkleidung Innen WWP LB 12/20 mit Verpackung |
| 51150431412 | Verkleidung oben WWP LB 12/20 mit Verpackung |
| 51150431402 | Verkleidung vorne komplett WWP LB 12/20 IDU |
| 51150431372 | Verkleidung links komplett WWP LB 12/20 IDU |
| 51150431342 | Verkleidung rechts komplett WWP LB 12/20 IDU |
| 51150431322 | Verkleidung oben komplett WWP LB 12/20 IDU |
| 51150431302 | Verkleidung Innen komplett WWP LB 12/20 IDU |
| 51150431252 | Konsole komplett WWP LB 12/20 IDU |
| 51150431152 | Zwischenboden komplett WWP LB 12/20 IDU |
| 51150431147 | Versteifung vorne WWP LB 12/20 IDU |
| 51150431062 | Rückwand komplett WWP LB 12/20 IDU |
| 51150431057 | Grundplatte Kältesatz WWP LB 12/20 IDU |
| 51150431047 | Schwingungsdämpfer mit M8 IG und M8 AG |
| 51150431032 | Unterteil komplett WWP LB 12/20 IDU |
| 51150401607 | Distanzplatte für Kragarm oben WWP |
| 31110102027 | Distanzrohr 6 x 12 x 10 mm |
| 790530 | Rohrschelle RAPR-428 |
| 730075 | Kabeldurchführungstüllen KT2/4 |
| 730068 | Stopfen für Kabeltülle ST3 |
| 730067 | Kabeldurchführungstüllen KT4/3 |
| 730050 | Kabeldurchführungstüllen KT2/6 |
| 730049 | Kabeldurchführungstüllen KT9 |
| 712144 | Kontaktscheiben M5 gezahnt |
| 490016 | Sicherungsscheibe S 5 1.4301 |
| 490014 | Sicherungsscheibe S 6 1.4301 |
| 490005 | Sicherungsscheibe S 8 1.1211 |
| 430400 | Scheibe A 6,4 DIN 125 St |
| 426382 | Sicherungsring |
| 426381 | Schnellverschlussschraube Stahl |
| 426363 | Blindniet A 6,4 x 12,8 AD 84 H |
| 411408 | Sechskantmutter M 8 DIN 985 -5 |
| 411302 | Sechskantmutter M 6 DIN 985 -6 |
| 411213 | Sechskantmutter M 5 DIN 982 A2 |
| 402932 | Schraube M 5 x 10 ISO 7380-1 |
| 402509 | Schraube ISO 4762-M 8 x 16- 8.8 |
| 402390 | Schraube ISO 4762-M 6 x 80-A4-70 |
| 402387 | Schraube ISO 4762-M 6 x 16-A4-70 |
| 402382 | Schraube ISO 4762-M 6 x 40-A2-70 |
| 402357 | Schraube ISO 4762-M 6 x 12- 8.8 |
| 402249 | Schraube ISO 4762-M 5 x 25- 8.8 |

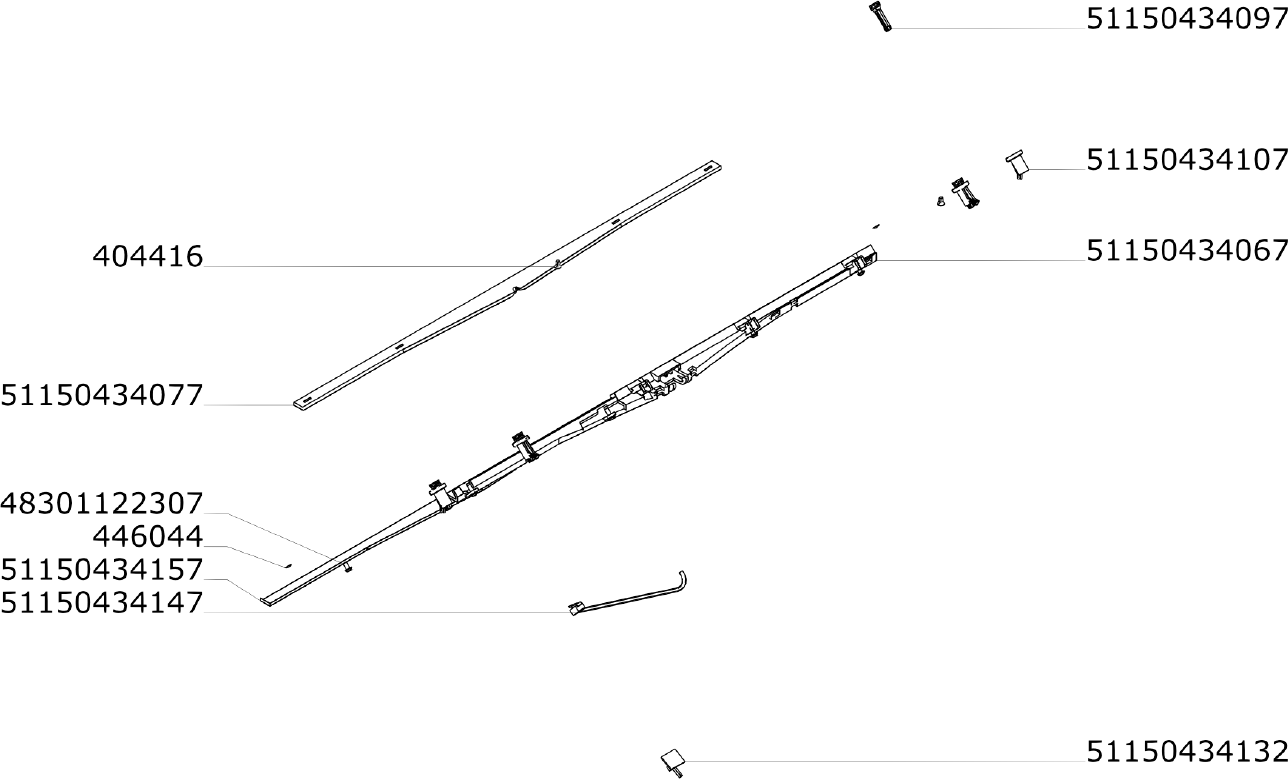

Bedieneinheit WWP LB (51150434012)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150633462 | WWP-Systemgerät Version 5.0 -Ersatz- |
| 51150604812 | Platine für LED Lichtleiter WTC-GB/OB, WWP |
| 51150434157 | Lichtleiter Folie Bedieneinheit WTC-GB, WWP |
| 51150434147 | Anschlussleitung LED Licht-Systemgerät |
| 51150434132 | Platine für LED Lichtleiter WTC-GB/OB, WWP |
| 51150434127 | Scharnier rechts WTC-GB/OB, WWP |
| 51150434117 | Scharnier links WTC-GB/OB, WWP |
| 51150434107 | Verriegelungsmitnehmer WTC-GB/OB, WWP |
| 51150434097 | Verriegelungsbolzen WTC-GB/OB, WWP |
| 51150434087 | Ablagefach Bedienhinweis Blende WWP |
| 51150434077 | Lichtleiter WTC-GB/OB, WWP |
| 51150434067 | Abschlussleiste Lichtleiter WTC-GB/OB, WWP |
| 51150434057 | Abdeckung Kesselschaltfeld ohne Haupt- |
| 51150434047 | Kesselschaltfeld WTC-GB/OB,WWP |
| 51150434037 | Funktionsblende WTC-GB/OB,WWP |
| 51150434022 | Klappe Bedieneinheit WTC-GB/OB,WWP bedruckt |
| 51150433462 | WWP-Systemgerät Version 5.0 |
| 48301122307 | Schraube 4x12 W1451 A3K |
| 48301122102 | Anschlussleitung RJ11 Systemgerät |
| 446044 | Anschlagpuffer Ø8 x 2,2 mm |
| 404416 | Schraube DIN10642-M 4 x 8- 8.8 |
Bedieneinheit WWP LB 12/20 -Ersatz- (51150431432)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150434157 | Lichtleiter Folie Bedieneinheit WTC-GB, WWP |
| 51150434147 | Anschlussleitung LED Licht-Systemgerät |
| 51150434132 | Platine für LED Lichtleiter WTC-GB/OB, WWP |
| 51150434127 | Scharnier rechts WTC-GB/OB, WWP |
| 51150434117 | Scharnier links WTC-GB/OB, WWP |
| 51150434107 | Verriegelungsmitnehmer WTC-GB/OB, WWP |
| 51150434097 | Verriegelungsbolzen WTC-GB/OB, WWP |
| 51150434087 | Ablagefach Bedienhinweis Blende WWP |
| 51150434077 | Lichtleiter WTC-GB/OB, WWP |
| 51150434067 | Abschlussleiste Lichtleiter WTC-GB/OB, WWP |
| 51150434057 | Abdeckung Kesselschaltfeld ohne Haupt- |
| 51150434047 | Kesselschaltfeld WTC-GB/OB,WWP |
| 51150434037 | Funktionsblende WTC-GB/OB,WWP |
| 51150434022 | Klappe Bedieneinheit WTC-GB/OB,WWP bedruckt |
| 48301122307 | Schraube 4x12 W1451 A3K |
| 48301122102 | Anschlussleitung RJ11 Systemgerät |
| 446044 | Anschlagpuffer Ø8 x 2,2mm |
| 404416 | Schraube DIN10642-M 4 x 8- 8.8 |

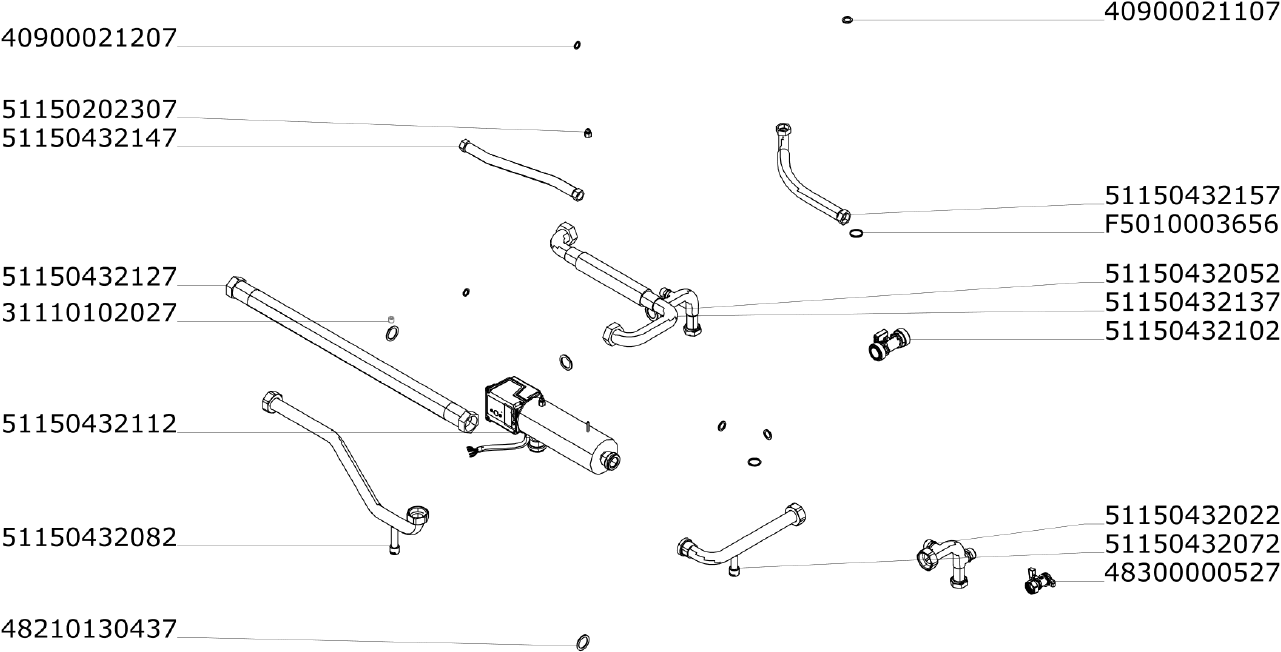

Hydraulik WWP LB 12/20 (51150432012)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150600192 | Durchflusssensor VVX 25 mit O-Ring |
| 51150444122 | E-Heizung 7,0 kW/2x230V LB12/20 mit Dichtung |
| 51150444112 | Schlauch NW20 -TUN 1x90° 335mm LB12/20 |
| 51150444102 | Schlauch NW13-TUN 330mm LB12/20 |
| 51150444092 | Schlauch-Rohr Kombi NW32-TUN LB12/20 |
| 51150444082 | Schlauch NW32 -TUN 750mm LB12/20 |
| 51150444072 | Anschlussrohr VL-2 komplett LB12/20 mit Dichtung |
| 51150444062 | Anschlussrohr RL-2 komplett LB12/20 mit Dichtung |
| 51150444052 | Anschlussrohr VL komplett LB12/20 mit Dichtung |
| 51150444042 | Anschlussrohr RL komplett LB12/20 mit Dichtung |
| 51150432162 | E-Heizung 7,0 kW/2x230V AG1 1/4" WBB |
| 51150432157 | Schlauch NW20-TUN 1x90° 335mm LB 12/20 |
| 51150432147 | Schlauch NW13-TUN 330mm WWP LB 12/20 |
| 51150432137 | Schlauch-Rohr Komb.NW32-BUT-BUTYL WWP LB |
| 51150432127 | Schlauch NW32-BUT-BUTYL 750mm WWP LB |
| 51150432102 | Durchflusssensor VVX25 (1 1/4") |
| 51150432082 | Anschlussrohr VL-2 komplett WWP LB12/20 IDU |
| 51150432072 | Anschlussrohr RL-2 omplett WWP LB 12/20 IDU |
| 51150432052 | Anschlussrohr VL komplett WWP LB 12/20 IDU |
| 51150432022 | Anschlussrohr RL komplett WWP LB 12/20 IDU |
| 51150202307 | Einhängebolzen M5 für E-Heizung |
| 48300000527 | Füll- Entleerhahn G 3/4 |
| 48300000522 | Füll- und Entleerhahn G 3/4 |
| 48210130437 | Dichtung 28 x 38 x 2 (1 1/4) |
| 40900021287 | Dichtung Ø25 x Ø30 x 2 (1") |
| 40900021197 | Dichtung Ø12 x Ø18,5 x 2 Faserdichtung |
| 40900021107 | Dichtung Ø17 x Ø24 x 2 (3/4") |
| 31110102027 | Distanzrohr 6 x 12 x 10 |

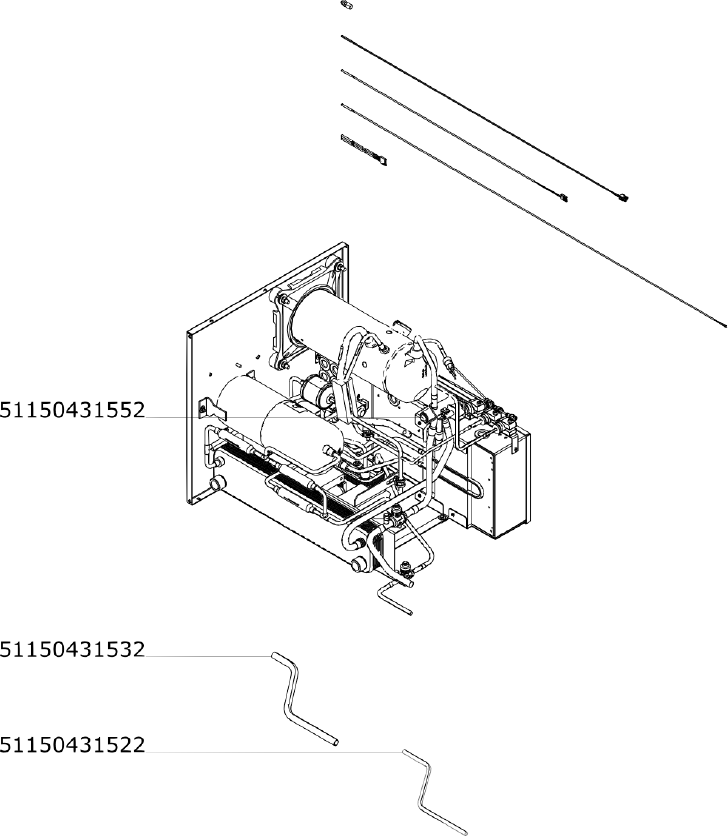

Kältetechnik WWP LB 12 (51150431502)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150431552 | Kältesatz WBB 12-A-RMD-AI |
| 51150431532 | Verlängerung 5/8" Kälteleitung WWP LB 12 |
| 51150431522 | Verlängerung 3/8" Kälteleitung WWP LB 12 |
| 90012238 | Armaflex Isolierband 50mm breit 15m lang |
| 499354 | Isolierschlauch Ø10 Dämmschicht 11mm |
| 499353 | Isolierschlauch Ø18 Dämmschicht 11,5mm |
| 391153 | Kleber für Kälteisolation ArmaFlex 520 |
| 332058 | Lotring ID 9,52 x 1,1 BrazeTec S2 ISO17672 |
| 332056 | Lotring ID15,88 x 1,6 BrazeTec S2 ISO17672 |
Steuerung WBB Innengerät V5 (51150433442)
| Artikelnr. | Bezeichnung |
|---|---|
| 51150433432 | Regler EC für WBB V5 |
| 51150433362 | Regler EM für WWP Hutschiene V4.0 |
| 51150433352 | Leitung RCC Leistung WBB |
| 51150433332 | Leitung Modbus IDU (RCC) ODU WBB |
| 51150433322 | Leitung Modbus AS IDU (RCC) WBB |
| 51150433302 | Klemmleiste 2 WBB Inneneinheit |
| 51150433182 | Leitung Verdichter Leistung |
| 51150433172 | Leitung Durchflusssensor B10 |
| 51150433162 | Temperaturfühler NTC 5K Wasser VL / B7 |
| 51150433152 | Temperaturfühler NTC 5K Wasser RL / B9 |
| 51150433142 | Temperaturfühler NTC 5K Wasser VL / B4 |
| 51150433107 | Verdrahtungskanal 75x50 520mm lang |
| 51150433097 | Verdrahtungskanal 37x37 520mm lang |
| 51150433087 | Verdrahtungskanal 37x37 120mm lang |
| 51150433057 | Anschlussleitung RJ11 Erweiterungsmodul |
| 51150433032 | Klemmleiste 1 WWP Inneneinheit |
| 51150433027 | Montageplatte für Steuerung WWP LB |
| 51150403332 | Schaltlitze GNGE 2,5 x 210 2xAderendhülse |
| 51150203712 | Schaltlitze BR 0,25 x 600 2xAderendhülse |
| 51150203702 | Schaltlitze HLBL 2,5 x 160 2xAderendhülse |
| 51150203682 | Schaltlitze GN 0,25 x 750 2xAderendhülse |
| 51150203672 | Schaltlitze GN 0,25 x 600 2xAderendhülse |
| 51150203662 | Schaltlitze hlbl 1,00 x 600 2xAderendhülse |
| 51150203652 | Schaltlitze WS 0,25 x 600 2xAderendhülse |
| 51150203642 | Schaltlitze WS 0,25 x 750 2xAderendhülse |
| 31000201592 | Schaltlitze hlbl 1,00 x 350 2xAderendhülse |
| 31000201582 | Schaltlitze gnge 1,00 x 200 2xAderendhülse |
| 31000201562 | Schaltlitze hlbl 1,00 x 300 2xAderendhülse |
| 31000201552 | Schaltlitze hlbl 1,00 x 200 2xAderendhülse |
| 31000201132 | Schaltlitze RT 1,00 x 600 2xAderendhülse |
| 31000201082 | Schaltlitze RT 1,00 x 350 2xAderendhülse |
| 31000201072 | Schaltlitze RT 1,00 x 300 2xAderendhülse |
| 31000201062 | Schaltlitze RT 1,00 x 250 2xAderendhülse |
| 31000201052 | Schaltlitze RT 1,00 x 200 2xAderendhülse |
| 31000201042 | Schaltlitze RT 1,00 x 150 2xAderendhülse |
| 21120407262 | Schaltlitze SW 2,5 x 160 2xAderendhülse |
| 794088 | Wiederöffnungsband 4,7x150 KBLS14545 sw |
| 793981 | Hinweisschild externe Stromkreise |
| 737011 | Ferrit Hülse WE 38,4x21,6x14,4 |
| 736999 | Ferrit Hülse TDK 50,1x29,6x20,9 |
| 735999 | Schirmklammer EMV MSKL3-12 |
| 735968 | Schirmklammer MSD2L 3-9 |
| 704461 | Installationsschütz 20A 2S 230/240V 50Hz |
| 426345 | Blindniet F 4 x 8 Al |
| 426315 | Blindniet F 4 x 8,0 |
