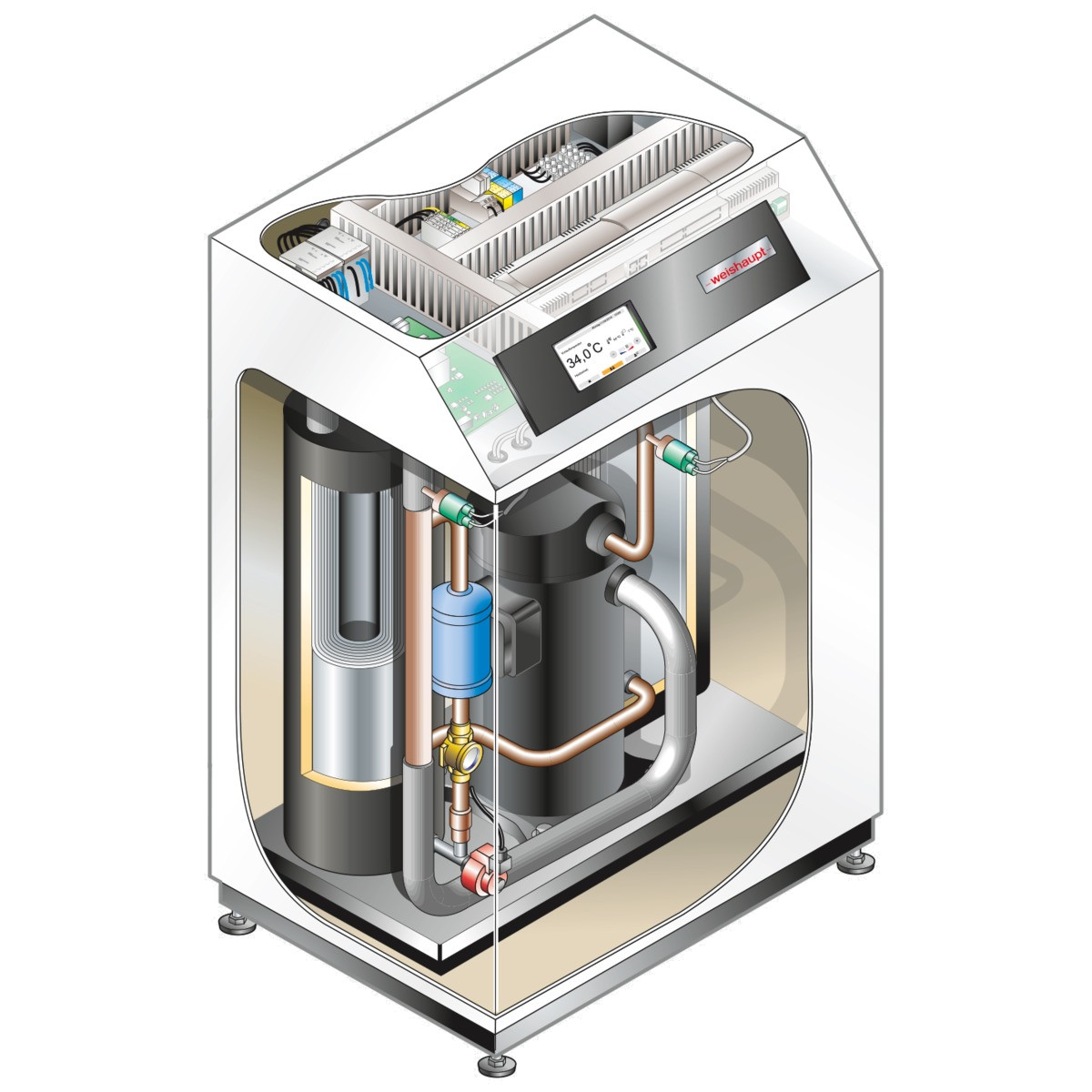

Weishaupt Wasser/Wasser-Wärmepumpe mit Edelstahl-Spiralwärmetauscher

Typ WWP W 10 ID

• Aufstellungsort: innen
• Vorlauftemperatur max. 62 Grad C
• Gehäuse pulverbeschichtet

Produkteigenschaften:

• Heizungs-Wärmepumpe für Innenaufstellung mit integrierter Regelung WPM. Variable Anschlussmöglichkeiten für die Grundwasser- und Heizungsanschlüsse an der Gehäuserückwand.
• Integrierte Körperschallentkopplung zum direkten Anschluss an das Heizsystem, Schalloptimiert durch gekapselten Verdichterraum und frei schwingender Verdichter-Grundplatte.
• Hohe Leistungszahlen durch digitales Kältekreismanagement und Erfüllung der Anforderungen gemäß EN 14511 für größere Volumenströme auf der Wärmenutzungsseite.
• Eingebaut ist ein gegenüber Korrosion und Eingefrieren optimierter Edelstahl-Spiralverdampfer,
• Sensorische Überwachung des Kältekreises für hohe Betriebssicherheit und integrierter Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen und Trinkwasserbereitung am Wärmepumpenmanager WPM).
• Stellfüße für exakte Ausrichtung auf unebenen Böden.

Bei zu geringen Verdampfungstemperaturen z.B. aufgrund eines zu geringen Wasserdurchsatzes schaltet die Wärmepumpe aus, so dass kein Durchflussschalter erforderlich ist. Bei Brunnenanlagen mit unsicherer Wasserversorgung kann zusätzlich ein als Sonderzubehör erhältlicher Durchflussschalter eingebaut werden.

Universalbauweise mit flexiblen Erweiterungsmöglichkeiten für:
- bivalent oder bivalent regenerative Betriebsweise
- Verteilsysteme mit ungemischten und gemischten Heizkreisen.

• Sanftanlasser, Lastschütz für Soleumwälzpumpe, Vor- und Rücklauffühler integriert.
• Lastschütz für Brunnenwasserpumpe integriert, Vor- und Rücklauffühler integriert,
• Außenfühler und Schmutzfilter für Grundwasser im Lieferumfang.

Die Wärmepumpe entspricht den gültigen Normen und Sicherheitsvorschriften sowie den technischen Anschlussbedingungen (TAB) der EVU und ist VDE-geprüft.

Technische Daten:

Aufstellung / Farbe: innen / weiß (ähnlich RAL 9003)
Temperatur-Betriebsgrenzen:
- Heizwasser / Kaltwasser: 62 Grad C / 7 Grad C
- Wasser:                   7 Grad C bis 25 Grad C

Wärmeleistung / Leistungszahl:
- bei W10/W55*: 8,40 kW / 3,20
- bei W10/W35*: 9,60 kW / 5,90

Elektrische Nennaufnahme:
- bei W10/W35: 1,63 kW

Schall-Leistungspegel: 41 db(A)

Kältemittel R410A:   2,70 kg

Kaltwasserdurchsatz (Wärmequelle) bei ext. Druckdifferenz: 2,2 m3/h / 6200 Pa
Heizwasserdurchfluss bei interner Druckdifferenz: 1,7 m3/h / 5000 Pa

Abmessungen (B x T x H)**: 650 x 655 x 840 mm
Gewicht (inkl. Verpackung): 142 kg

Steuerspannung: 230 V
Lastspannung:   3 / 400 V / 50 Hz
Anlaufstrom mit Sanftanlasser: 17 A
Absicherung: 13 A

Geräteanschluss für Heizung:     G 1 1/4 Zoll außen
Geräteanschluss für Wärmequelle: G 1 1/4 Zoll außen

*
Dabei bedeuten z. B. W10/W35:
Wärmequellentemperatur 10 Grad C, Wärmeaustrittstemperatur 35 Grad C.

**
Beachten Sie, dass für Rohranschluss, Bedienung und Wartung zusätzlich Platz benötigt wird.

Energieeffizienzkennzeichnung der Verbundanlage VL 35 *C (LT):
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: 250 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Wärmepumpe: 248 %
Jährlicher Energieverbrauch als Endenergie: 3095 kWh
Wärmenennleistung: 10 kW

Energieeffizienzkennzeichnung der Verbundanlage VL 55 *C (HT):
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: 165 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Wärmepumpe: 163 %
Jährlicher Energieverbrauch als Endenergie: 4052 kWh
Wärmenennleistung: 8 kW

Temperaturregler (Klasse III): 1,5 %

Schallleistungspegel Lwa in Innenräumen: 41 dB
