Beschreibung

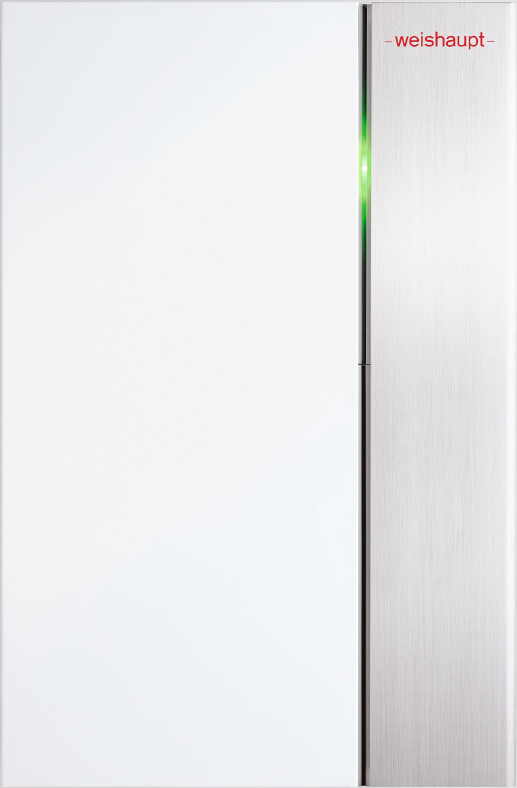

Weishaupt Thermo Condens WTC-GW 15-B Ausführung H-0
Produkt-ID-Nr.: CE 0085 CR 0407
Gas-Brennwertgerät Wandgerät ohne integrierte Kesselpumpe zur Energieversorgung eines Heizungssystems über externe Heizkreispumpen sowie zur Trinkwassererwärmung über externe Speicherladepumpe.
Einsatzgebiet: Anlagensanierungen in denen externe Pumpen bzw. Umschaltventile bereits vorhanden sind.
Produkteigenschaften:
- Gaskessel für geschlossene Heizungsanlagen nach EN12828. - Betrieb ohne Mindestumlaufwassermenge.
- Zugelassen für Gasarten E, LL und B/P, für raumluftabhängigen und -unabhängigen Betrieb.
- Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
- Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
- Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
- Geräuschreduzierter modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen.
Weishaupt SCOT-System:
- Elektronische Verbrennungsregelung für stets optimale
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Keine Umbauteile bei Flüssiggasumstellung erforderlich
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)
- Einfache Inbetriebnahme

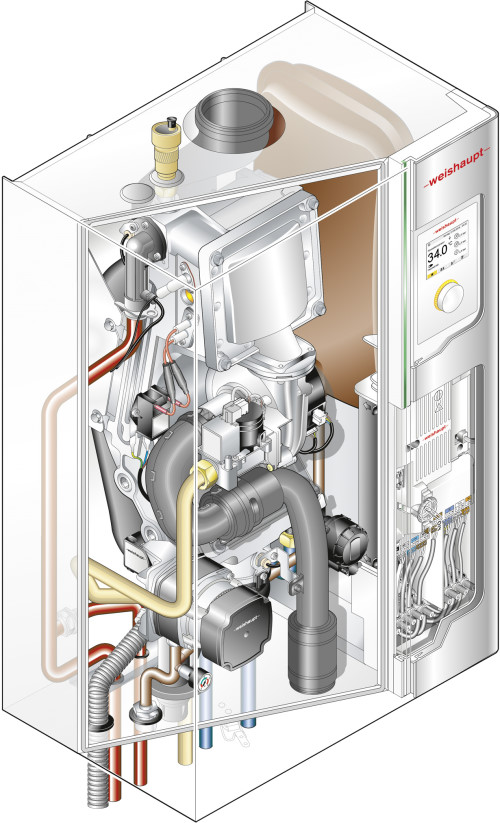

Integrierte Komponenten:
- Analoger Manometer und digitale Druckanzeige über Systemgerät.
- Luftsammeltopf mit automatischem Entlüfter.
- Ultraschall-Volumenstromsensor.
- Nivellierbare und seitlich verschiebbare Wandaufhängung.
Modulares Regelsystem WEM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.
Serienmäßige Ausstattung:
- Systemregler WEM-SG mit witterungs- und raumtemperaturgeführter Kesseltemperaturregelung

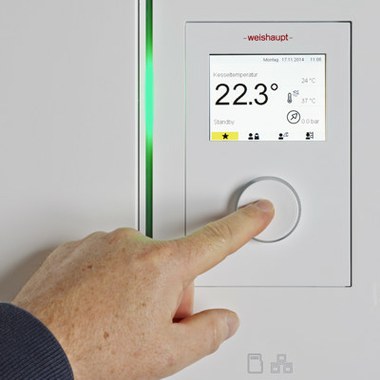

- Intuitiv bedienbare Menüführung über Symbolik (Icon) und Klartext (15 Sprachen) über Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- Frei belegbares Favoritenmenü - Grafikfarbdisplay
- 3 verschiedene Heizniveaus - 3 vordefinierte / änderbare Zeitprogramme
- Verbrauchsanzeige getrennt für Heizung und Warmwasser
- Solarertragsstatistik (in Verbindung mit WEM-EM-Sol)
- Speicher-Einmalladung (Warmwasser-Push) - Antilegionellenfunktion
- Integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils, oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- Grundregelung durch ein Einsteck-Modul (Zubehör) erweiterbar um zwei Schaltausgänge, zwei Fühler, ein 0-10 Volt Signaleingang zur Kesselführung über externe Wärmeanforderung.
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten wie Raumregelgerät, Raumfühler RF, Heizkreismodul WEM-EM-HK, Solarregler WEM-EM-Sol.
Das System kann bis auf 24 Mischerheizkreise mit jeweils bis zu 3 Raumfühlern erweitert werden.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Der Volumenstrom über das Gerät sollte Aufgrund des hydraulischen Widerstandes maximal ca. 2.200 l/h betragen.
Bei größeren Volumenströmen sollte die Gerätevariante H oder W in Verbindung mit einer hydraulischen Weiche gewählt werden.
Hydraulik-System Komponentenübersicht
![]() | 1 WTC-GW 15/25-B, Ausf. H-0 |
2 Anschlussgruppe WHI con-heat 25 #1 | |
3 Pumpengruppe NW 25/32 | |
4 Wandkonsole WHÜ-A-DN20-3/4” | |
5 Gasdurchgangshahn | |
6 Außenfühler |

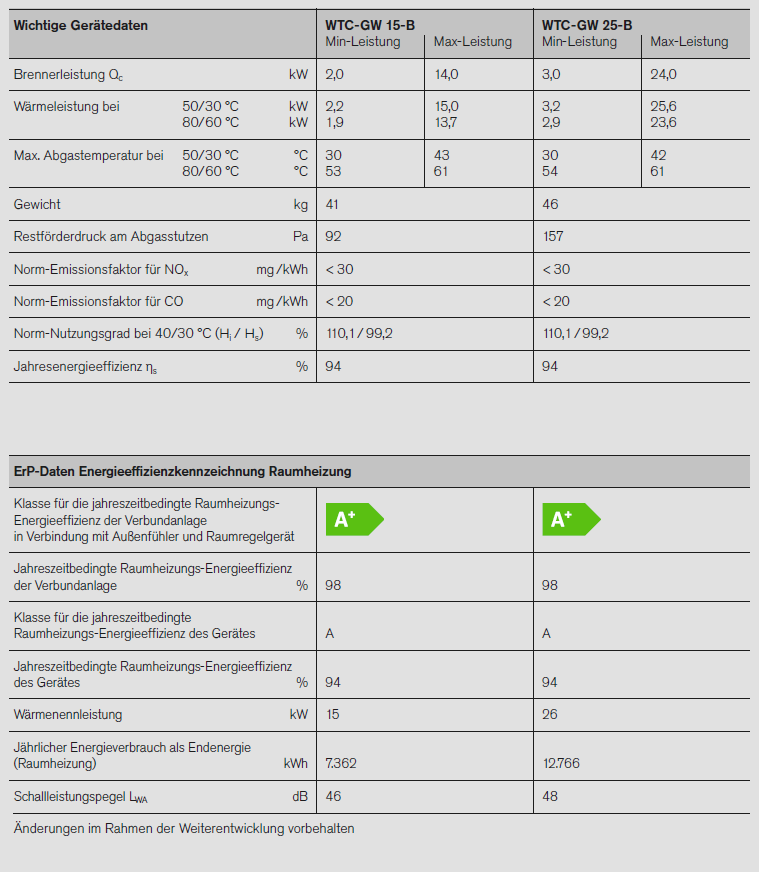

Technische Daten:
Nennleistung modulierend (Tv/Tr 50/30 ºC):
Nennleistung modulierend (Tv/Tr 80/60 ºC):
Kesselwirkungsgrad bei 100 %:
Kesselwirkungsgrad bei 30 %:
Zulässiger Betriebsdruck:
Gewicht:

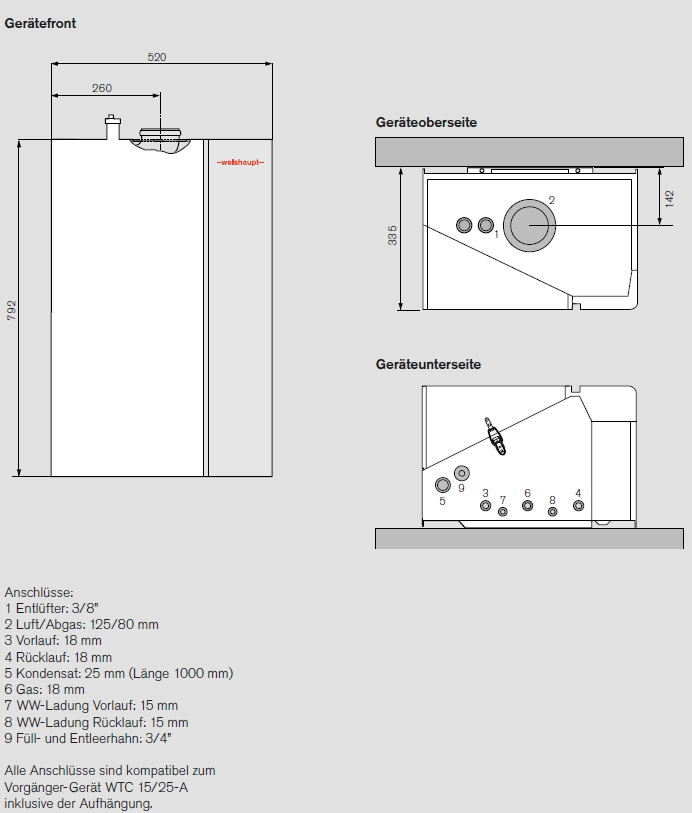

Geräteabmessungen Breite/Höhe/Tiefe:
Zuluft-/Abgas-Anschluss:
Energieeffizienzkennzeichnung:
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz:
Jahreszeitbedingte RaumheizungsEnergieeffizienz:
Wärmenennleistung:
Schallleistungspegel Lwa:
2,1 - 15,1 kW
1,9 - 13,7 kW
98,2 %
110,4 %
3 bar
41 kg
520 / 792 / 335 mm
DN 125/80
A
94 %
13 kW
46 dB
Merkmale
Energieeffizienz Heizung | A |
Nennleistung 50°/30°C. | 2,1 - 15,1 kW |
Nennleistung 80°/60°C. | 1,9 - 13,7 kW |
Nenn-Wärmeleistung | 13 kW |
Normnutzungsgrad | 98% (Hs) / 110% (Hi) |
Schallpegel | 46 dB |
Abgas-/Zuluftanschluss | 80/125 mm |
