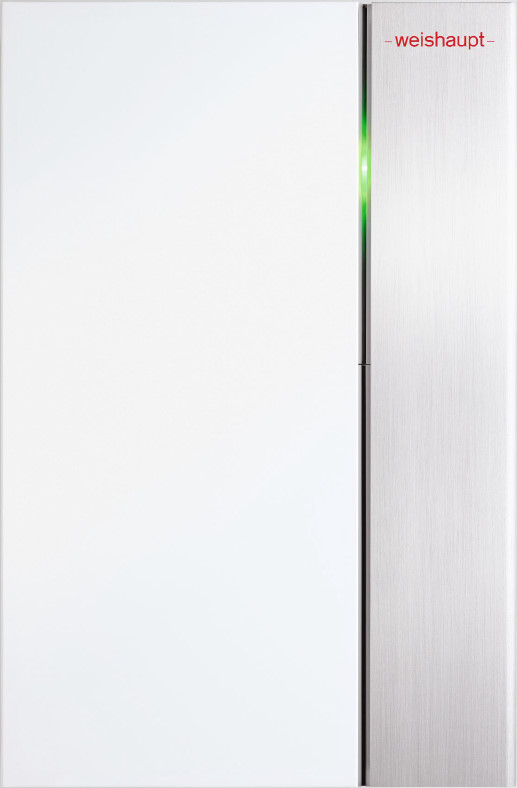

Weishaupt Thermo Condens WTC-GW 25-B Ausführung H

Produkt-ID-Nr.: CE 0085 CR 0407

Gas-Brennwertgerät Wandgerät mit integrierter Umwälzpumpe zur Energieversorgung eines Heizungssystems.

• Drehzahlgeregelte Hocheffizienz-Pumpe, die sowohl differenzdruckgeregelt, wie auch PWM-gesteuert betrieben werden kann.
• Membranausdehnungsgefäß 10 Liter


Direkter Heizbetrieb oder Heizkreis über hydraulische Weiche/Systemtrennung.
Direkte Trinkwassererwärmung oder über nachgeschalteter Pumpe nach hydraulischer Weiche / Systemtrennung.
Alternativ kann die Trinkwassererwärmung über ein externes Umschaltventil bereitet werden.

Produkteigenschaften:

• Gaskessel für geschlossene Heizungsanlagen nach EN12828. - Betrieb ohne Mindestumlaufwassermenge.
• Zugelassen für Gasarten E, LL und B/P, für raumluftabhängigen und -unabhängigen Betrieb.
• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss.
• Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
• Geräuschreduzierter modulierender Premix-Flächenbrenner für niedrige CO- und NOx-Emissionen.

Weishaupt SCOT-System:

• Elektronische Verbrennungsregelung für stets optimale
• Ausregelung von Gas-Qualitäts- und Druckschwankungen
• Automatische Erkennung verschiedener Erdgasarten
• Keine Umbauteile bei Flüssiggasumstellung erforderlich
• Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)
• Einfache Inbetriebnahme

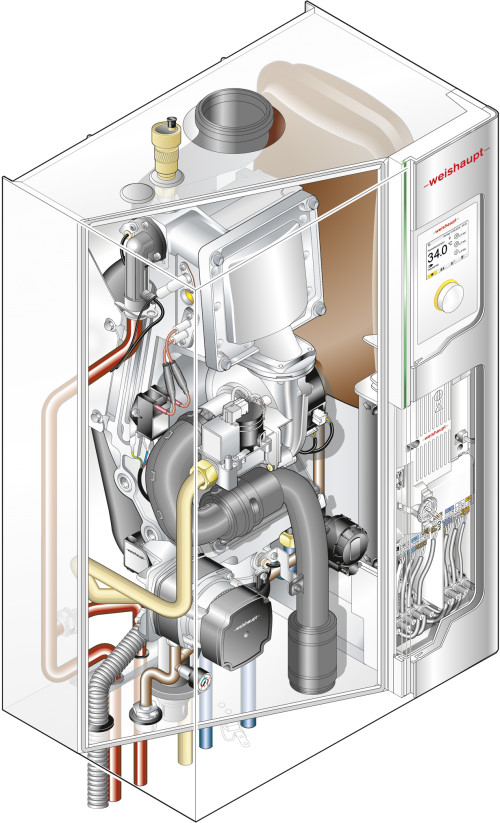

Weitere integrierte Komponenten:

• Analoger Manometer und digitale Druckanzeige über Systemgerät.
• Luftsammeltopf mit automatischem Entlüfter.
• Ultraschall-Volumenstromsensor.
• Nivellierbare und seitlich verschiebbare Wandaufhängung.

Modulares Regelsystem WEM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.

Serienmäßige Ausstattung:

• Systemregler WEM-SG mit witterungs- und raumtemperaturgeführter Kesseltemperaturregelung

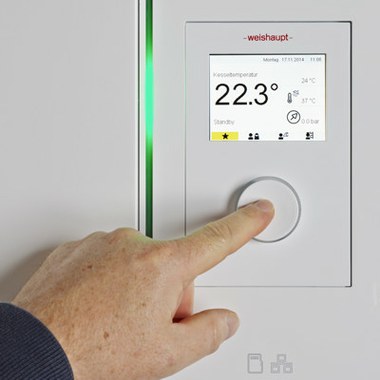

• Intuitiv bedienbare Menüführung über Symbolik (Icon) und Klartext (15 Sprachen) über Drehen und Drücken
• Inbetriebnahme-Assistent mit Hydraulikauswahl
• Frei belegbares Favoritenmenü - Grafikfarbdisplay
• 3 verschiedene Heizniveaus - 3 vordefinierte / änderbare Zeitprogramme
• Verbrauchsanzeige getrennt für Heizung und Warmwasser
• Solarertragsstatistik (in Verbindung mit WEM-EM-Sol)
• Speicher-Einmalladung (Warmwasser-Push) - Antilegionellenfunktion
• Integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
• Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils, oder als Stör- oder Betriebsmeldeausgang nutzbar.
• Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
• Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
• Grundregelung durch ein Einsteck-Modul (Zubehör) erweiterbar um zwei Schaltausgänge, zwei Fühler, ein 0-10 Volt Signaleingang zur Kesselführung über externe Wärmeanforderung.
• CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten wie Raumregelgerät, Raumfühler RF, Heizkreismodul WEM-EM-HK, Solarregler WEM-EM-Sol.

Das System kann bis auf 24 Mischerheizkreise mit jeweils bis zu 3 Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Sicherheitshinweise

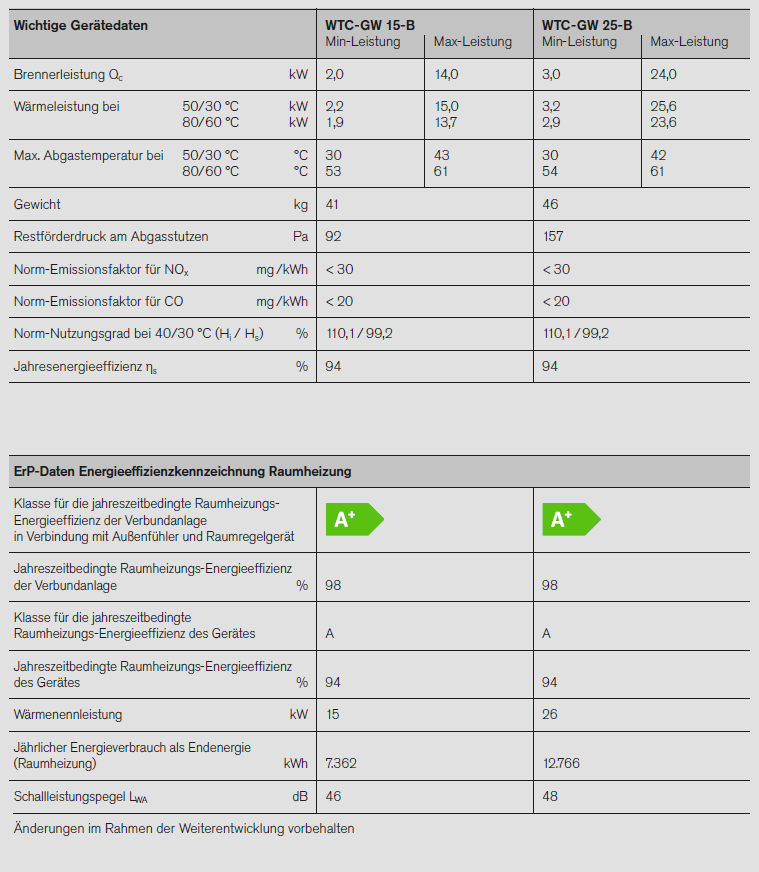

Technische Daten:

Feuerungswärmeleistung:                    3,0 - 24,0 kW
Nennleistung modulierend (Tv/Tr 50/30ºC): 3,3 - 26,0 kW
Nennleistung modulierend (Tv/Tr 80/60ºC): 2,9 - 23,6 kW
Kesselwirkungsgrad bei 100 %:                    98,5 %
Kesselwirkungsgrad bei 30 %:                    110,3 %
Zulässiger Betriebsdruck:                           3 bar
Gewicht:                                           43 kg

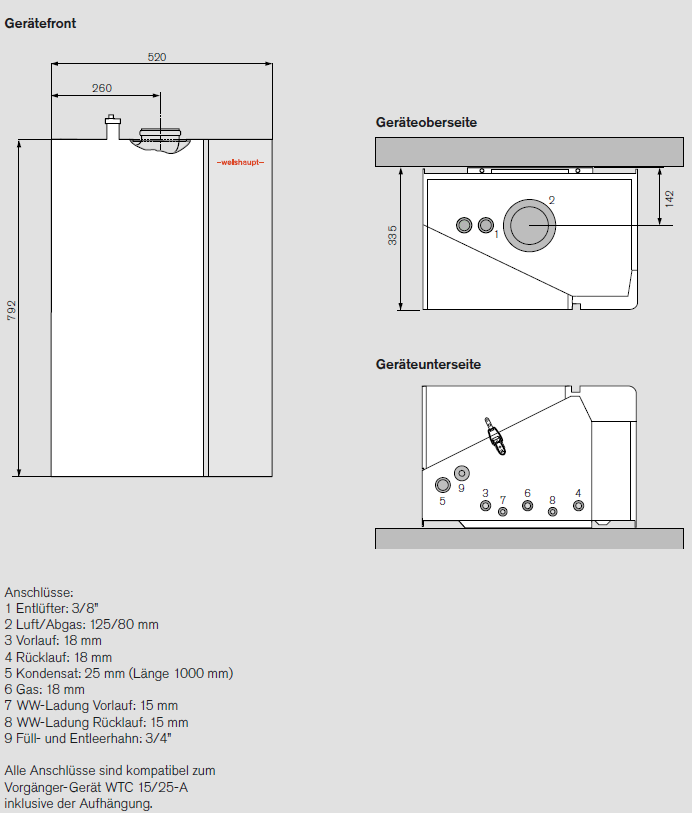

Geräteabmessungen Breite/Höhe/Tiefe:  520 / 792 / 335 mm
Zuluft-/Abgas-Anschluss:                       DN 125/80

Energieeffizienzkennzeichnung:
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz:   A
Jahreszeitbedingte RaumheizungsEnergieeffizienz:                94 %
Wärmenennleistung:                                              23 kW
Schallleistungspegel Lwa:                                       48 dB
