Beschreibung
Dieser 9-polige Sub-D-Steckverbinder dient zum Anschluss der Profibus-Leitung. Er ist für Übertragungsraten bis 12 MBit/s geeignet.
Die Steckerkontakte sind auf übersichtliche, farbig beschriftete Schraubklemmen geführt. Die Zugentlastung ist in die Gehäusehalbschalen integriert und ist für das Standard-Profibuskabel Typ A ausgelegt.
Die Steckerkontakte sind auf übersichtliche, farbig beschriftete Schraubklemmen geführt. Die Zugentlastung ist in die Gehäusehalbschalen integriert und ist für das Standard-Profibuskabel Typ A ausgelegt.

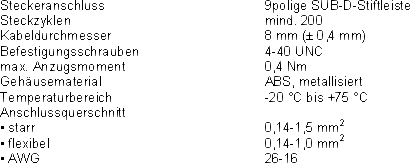

Technische Daten Busanschlussstecker
Der Stecker ist für den Leitungstyp A nach EN 50 170 spezifiziert.
Der ebenfalls in der EN 50 170 beschriebene Leitungstyp B ist veraltet und sollte nicht mehr verwendet werden.
