Dungs Druckwächter LGW 10 A2

• Einstellbereich: 1-10 mbar
• CE-0085 AQ 0673
• CE0036

Einstellbarer Differenzdruckwächter im Über- und Unterdruckbereich für Feuerungsanlagen. Er ist geeignet zum Ein- und Aus- oder Umschalten eines Stromkreises bei sich änderndem Druck-Istwert zum eingestellten Sollwert. Der Sollwert (Schaltpunkt) wird an einem Einstellrad mit Skala eingestellt.

Geeignet für Luft-, Rauch- und Abgase und sonstige nicht aggressive Gase als Differenzdruckwächter, nicht geeignet für technische Brenngase. TÜV-Prüfung als Druckwächter besondere Bauart nach TRD 604 und VdTÜV-Merkblatt Druck 100/1, sowie Klasse "S" nach EN 1854.

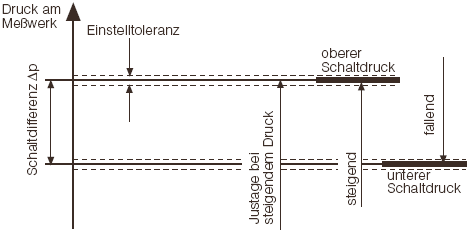

Der Differenzdruck wirkt über die Membrane gegen die Kraft der Einstellfeder auf den Mikroschalter.

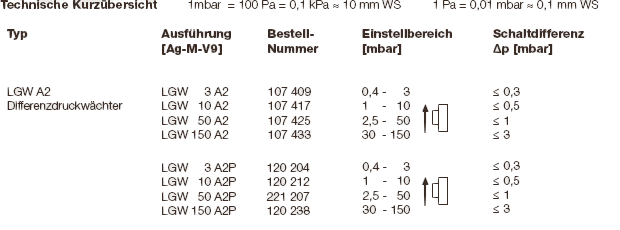

Typenübersicht:

Einbaulage:

Standardeinbaulage ist mit senkrecht stehender Membrane, bei waagerechtem Einbau schaltet der Druckwächter bei einem um ca. 0,5 mbar höheren Druck. Bei Einbau waagerecht über Kopf schaltet der Druckwächter bei einem um ca. 0,5 mbar niedrigeren Druck. Bei Einbau in einer Zwischeneinbaulage schaltet der Druckwächter bei einem vom eingestellten Sollwert maximal ± 0,5 mbar abweichenden Druck.

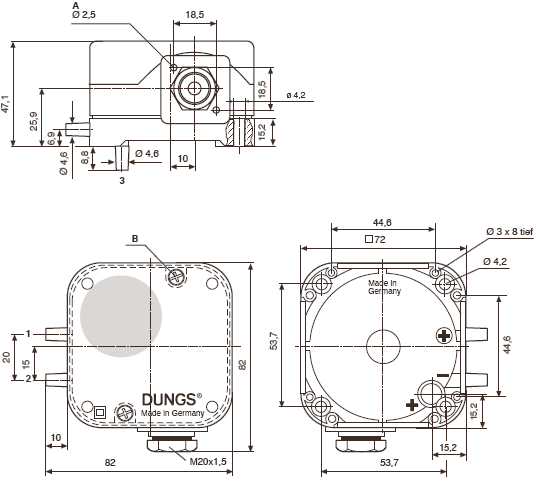

Abmessungen:

A: Ø 2,5 für Gerätestecker DIN EN 175 301-803
B: Längsschlitz 0,8 und Kreuzschlitz DIN EN ISO 4757-Z2
1: Druckanschluß (+)
2: Druckanschluß (–)
3: optional Druckanschluß (+)

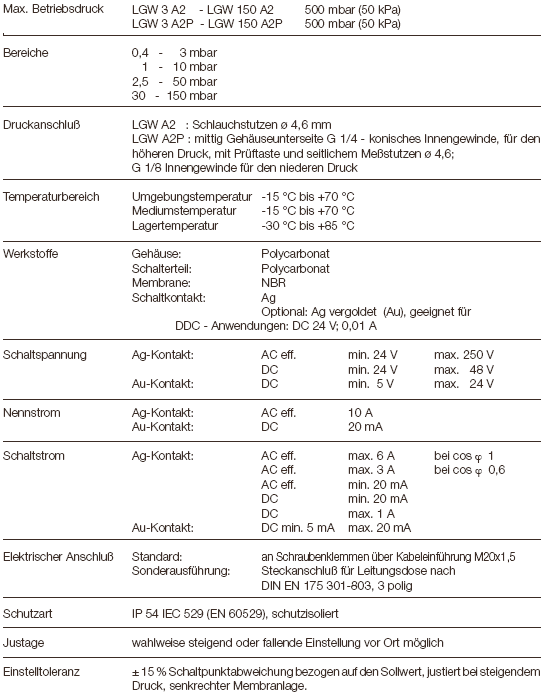

Technische Daten:
