Siemens UV-Flammenfühler QRA55.C27 mit Bride. (ersetzt 660578)

• 220-240V/50-60Hz
• normale Emfindlichkeit
• Schutzart IP54

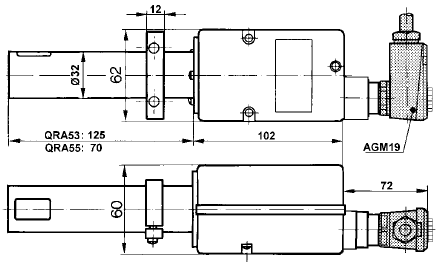

• Fühlerrohrlänge: 77mm

Die UV-Zelle befindet sich hinter einer Schwenkblende am vorderen Ende des am Gehäuse angeflanschten Fühlerrohrs. Ein Quarzglasfenster schützt Zelle und Blende vor Verschmutzung. Im Fühlergehäuse befindet sich ein Schrittmotor als Blendenantrieb sowie die für die Blendensteuerung erforderliche Elektronik. Dieser Flammenfühler kann entweder direkt am Brenner oder mittels AGG16.C auf einem Schaurohr bzw. Schauloch zum Feuerraum montiert werden.

Geeignet für Feuerungsautomaten und Flammenwächter im Dauerbetrieb. Passend für Siemens LGK16 und LGI16.

Funktion:

Bei dieser Überwachungsart wird die UV-Strahlung von Gas- und Ölflammen zur Bildung des Flammensignals herangezogen. Strahlungsdetektor ist eine UV-empfindliche Zelle mit 2 Elektroden, die durch Bestrahlung im Wellenlängenbereich 190...270 nm zündet und damit einen Strom in Flammenfühlerkreis erzeugt. Auf nachglühende Schamottierung des Feuerraums oder Tageslicht reagiert die UV-Zelle nicht.

Installationshinweis:

Verlegen Sie die Zündkabel immer separat und mit möglichst grossem Abstand zum Fühlerkabel.

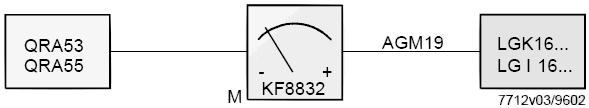

Ein störungsfreier Brennerbetrieb ist nur dann gewährleistet, wenn die Intensität der UV-Strahlung am Einbauort des Fühlers noch so groß ist, dass dieser während jeder Halbwelle sicher zündet. Die Kontrolle der Intensität der UV-Strahlung am Einbauort des Fühlers erfolgt durch Messung des Fühlerstroms.

Die notwendigen minimale Fühlerstromwerte emtnehmen Sie dem Datenblatt des Feuerungsautomaten bzw. der Betriebsanleitung des Fühlerstrom-Messgeräts KF8832.
