Weishaupt Gas-Luftabscheider DN25/DN25 - Baugröße 1, geeignet für Heizöl EL.

Funktionsbeschreibung:

Im zurückfließenden Öl aus dem Druckregelventil der Brennerpumpe und dem Ölregler befinden sich Gas und Luftbläschen. Sie entstehen durch die plötzliche Druckentspannung in den vorgenannten Geräten und sammeln sich zu größeren Blasen an der höchsten Stelle des Rohrleitungssystems. Die Blasen werden vom Ölstrom mitgerissen und führen zu Brennerstörungen. Durch den patentierten Weishaupt Gas-/Luft-Abscheider werden diese Blasen ausgeschieden und in der Ringleitung zum Tank
zurückbefördert, ohne wieder in den Ansaug der Pumpe gelangen zu können.

Bei Schwerölanlagen (Heizöl S) können bei Verwendung der Weishaupt Gas/Luft-Abscheider die Ölvorwärmer auf Nennlast ausgelegt werden, da dieses Gerät das vorgewärmte Rücklauföl nach Ausscheidung der Gas- und Luftbläschen wieder der Brennerpumpe zuführt. Wird bei Schwerölanlagen der Gas/Luft-Abscheider nicht verwendet, so muß die Vorwärmleistung doppelt so groß als die Brennernennleistung sein.

Durchflussmenge der Ringleitung in Liter/Stunde.:

Entsprechend der Fördermenge der Ringleitungspumpe wird der Luftabscheider gewählt.

Beispiel:

• Förderleistung der Ringleitungspumpe: 1040 l/h Heizöl S
• Auswahl des Gas-Luftabscheiders gemäß obiger Tabelle: Baugröße 2 / DN40

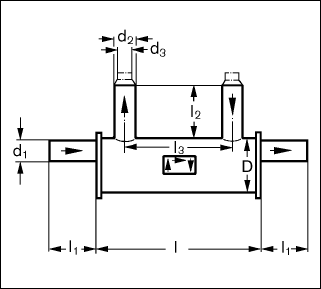

Bezüglich der Einbaulage ist zu beachten, daß der Brenneransaug- und Rücklaufstutzen nur senkrecht nach oben angeordnet ist.

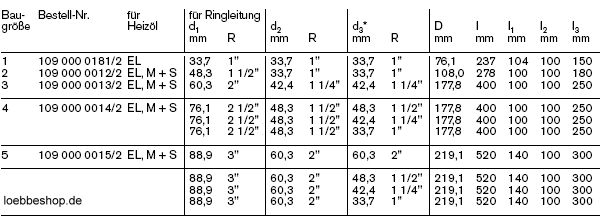

Der Gas-Luftabscheider wird anhand folgender Tabellen ausgewählt:

' Reduziermöglichkeit zum Brenneranschluss
