Weishaupt Ölbrennwertkessel WTC-OB 25-B W-KSK-WAB155

Öl-Brennwertkessel WTC-OB 18-B mit untergestelltem Aqua Bloc WAB 155 Speicher

• Kessel-Speicher-Kombination
• Kessel-Nennleistung zweistufig 16,9 / 26,2 kW
• Hochleistungswärmetauscher aus Aluminium-Silizium-Guss
• Rohrwendelspeicher mit 155 Liter Inhalt
• Zweistufiger Purflam-Blaubrenner
• Normnutzungsgrad 105 %
• Luftmengenkompensation über Zulufttemperatursensor
• Hohe Regelungs-Serienausstattung
• Mit Hocheffizienzpumpe und Warmwasserumschaltventil

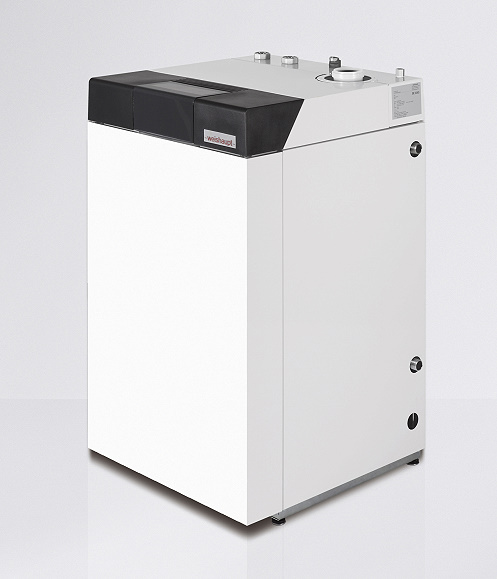

Bodenstehender Öl-Brennwertkessel

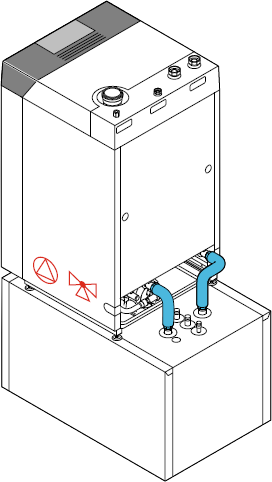

Ausführung W-KSK: mit integierter drehzahlgeregelter (PWM) Hocheffizienzpumpe und Warmwasserumschaltventil. Mit flexiblen Edelstahl-Anschlussleitungen zum Speicherwärmetauscher. Trinkwassererwärmung über untenliegenden Speicher WAB 155.

Heizölqualitäten: Für den Betrieb mit Heizöl EL schwefelarm nach DIN 51603-1 (max. 50 mg/kg Schwefel) und Heizöl EL A Bio 10 schwefelarm nach DIN 51603-6 (max. 50 mg/kg Schwefel) oder vergleichbarer nationaler Normen. Der Zusatz Asche bildender Additive ist unzulässig.

• Für raumluftabhängigen und raumluftunabhängigen Betrieb.

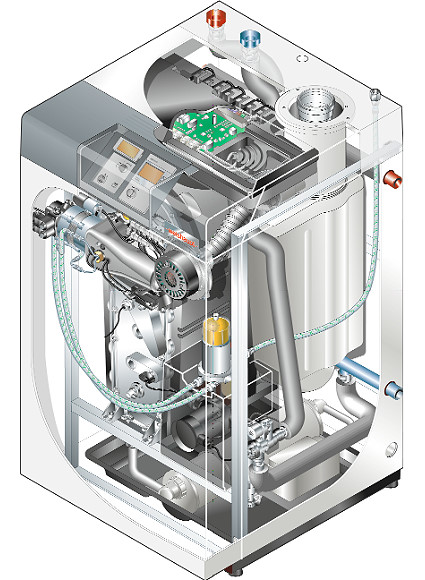

• Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss mit Wärmedämmung aus form- und temperaturstabilem EPP-Hartschaum. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
• Mit zweistufigem, werkseitig voreingestelltem Blaubrenner purflam für eine emissionsarme Verbrennung.
• Mit kesselinternem Ölversorgungssystem zum Anschluss an Einstrang-Ölleitung, mit Ölfilterkombination mit Luftabscheidesystem.
• Mit integrierter Geräuschdämpferkombination für Abgas und Ansaugluft für geringe Betriebsgeräusche.
• Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
• Angegossener Luftsammeltopf mit Anschluss für die Sicherheitsgruppe.
• Zur Serienausstattung gehört sowohl eine mechanische wie auch eine digitale Druckanzeige.
• Betrieb ohne Mindestumlaufwassermenge.
• Verstellbare Füße zum Ausgleich von Bodenunebenheiten.

Modulares Regelsystem WCM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.

Serienmäßige Ausstattung:

• Inbetriebnahmeassistent zur schnellen und sicheren Inbetriebnahme
• Innovative Sensorik mit Feuerraumdrucksensor, Zuluftsensor und Wasserdrucksensor für hohe Betriebssicherheit und beste Energieausnutzung
• Drei multifunktionale Ausgänge zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, Zirkulation) oder als Störmeldeausgang nutzbar
• Separater Relaisausgang für Antiheberventil
• Zwei Eingangskontakte zur optionalen Nutzung als Wärmeerzeugersperre, Warmwassersperre oder Sondertemperaturniveau-Anforderung
• Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung einer Rücklaufanhebung in Verbindung mit einem Weichen-Temperaturfühler
• Pufferregelung über einen oder zwei Puffer-Temperaturfühler
• Analoge Schnittstelle 4 - 20 mA zur Temperaturführung des Wärmeerzeugers durch eine übergeordnete Regelung
• eBUS-Schnittstelle zur Kommunikation mit weiteren WCM-Regelkomponenten wie Fernbedienstation WCM-FS, Heizkreismodul WCM-EM, Solarregler WCM-Sol und Kommunikationsmodul WCM-COM home. Maximal können 7 Mischerheizkreise geregelt werden.

Mit integrierter Hydraulikleitung zum rechts- oder linksseitigen Anschluss eines Ausdehnungsgefäßes.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

Weishaupt Speicher Aqua Bloc WAB 155

Trinkwasserspeicher mit 151 Liter Warmwasser-Inhalt in liegender Ausführung mit horizontal gewendeltem Glattrohr-Wärmetauscher für sichere Entlüftung. Trinkwasserberührte Flächen geschützt durch hochwertiges Email nach DIN 4753-3 / 2013-02. Zusätzlich kathodischer Korrosionsschutz durch Magnesiumanode. Alternativ kann eine Fremdstromanode nachgerüstet werden.

• Wärmeschutz durch PU-Hartschaum-Wärmedämmung. Außenmantel aus weiß-lackiertem Stahlblech.
• Mit Fühlertauchhülse, Revisionsflansch und höhenverstellbaren Schraubfüßen.
• Serienmäßig mit Temperaturfühler NTC 12k, Kabel und Stecker.

Technische Daten:

Feuerungswärmeleistung:                 15,2 - 25,2 kW
Nennleistung zweistufig (Tv/Tr 50/30°C) 15,9 - 26,2 kW
Nennleistung zweistufig (Tv/Tr 80/60°C) 14,7 - 24,6 kW
Kesselwirkungsgrad bei 100 %:                  97,6 %
Kesselwirkungsgrad bei 30 %:                  104,2 %
Zulässiger Betriebsdruck:                     3 bar
Gesamtgewicht:                                256 kg

Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.
Geräteabmessungen Breite / Höhe / Tiefe: 680 / 1843 / 1053 mm

Zuluft-/Abgas-Anschluss: DN 125/80

Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser: 95 °C
Max. Betriebstemperatur Heizwasser: 110 °C
Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
Heizwasserinhalt: 7,6 Liter

Heizfläche: 1,1 m²
Folgende Angaben bei 80 °C Vorlauftemperatur, 60 °C Speichertemperatur und Heizwasservolumenstrom 3 m³/h:
Dauerleistung: 17,0 kW
Leistungskennzahl NL: 1,5

Energieeffizienzkennzeichnung:
Lastprofil: XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Klasse für die Warmwasserbereitungs-Energieeffizienz:            B
Wärmenennleistung: 25 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 %
Warmwasserbereitungs-Energieeffizienz:            76 %
Schallleistungspegel Lwa: 57 dB
