Beschreibung

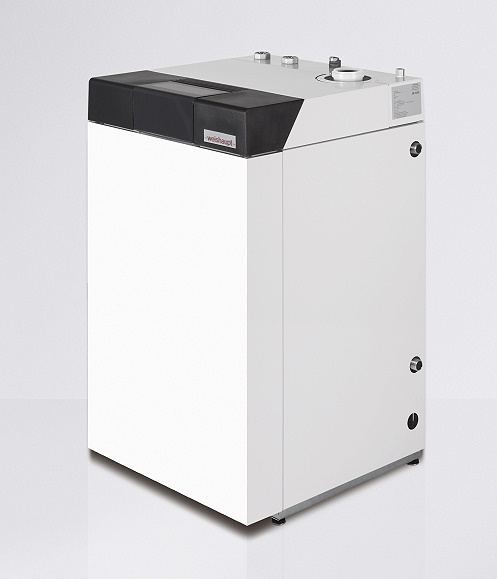

Weishaupt Ölbrennwertkessel WTC-OB 18-B W-KSK-WAB155

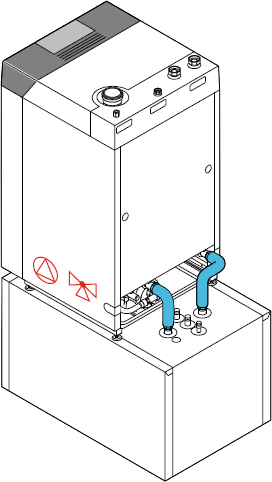

Öl-Brennwertkessel WTC-OB 18-B mit untergestelltem Aqua Bloc WAB 155 Speicher
- Kessel-Speicher-Kombination
- Kessel-Nennleistung zweistufig 12,2 / 18,3 kW
- Hochleistungswärmetauscher aus Aluminium-Silizium-Guss
- Rohrwendelspeicher mit 155 Liter Inhalt
- Zweistufiger Purflam-Blaubrenner
- Normnutzungsgrad 105 %
- Luftmengenkompensation über Zulufttemperatursensor
- Hohe Regelungs-Serienausstattung
- Mit Hocheffizienzpumpe und Warmwasserumschaltventil

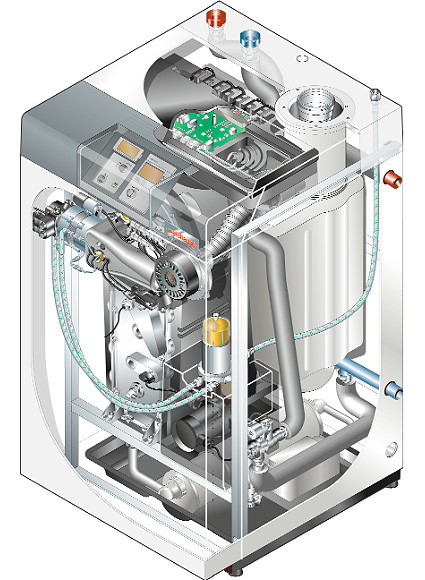

Bodenstehender Öl-Brennwertkessel
Ausführung W-KSK: mit integierter drehzahlgeregelter (PWM) Hocheffizienzpumpe und Warmwasserumschaltventil. Mit flexiblen Edelstahl-Anschlussleitungen zum Speicherwärmetauscher. Trinkwassererwärmung über untenliegenden Speicher WAB 155.
Heizölqualitäten: Für den Betrieb mit Heizöl EL schwefelarm nach DIN 51603-1 (max. 50 mg/kg Schwefel) und Heizöl EL A Bio 10 schwefelarm nach DIN 51603-6 (max. 50 mg/kg Schwefel) oder vergleichbarer nationaler Normen. Der Zusatz Asche bildender Additive ist unzulässig.
- Für raumluftabhängigen und raumluftunabhängigen Betrieb.
- Kesselkörper aus hochwertigem Aluminium-Silizium-Sandguss mit Wärmedämmung aus form- und temperaturstabilem EPP-Hartschaum. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade.
- Mit zweistufigem, werkseitig voreingestelltem Blaubrenner purflam für eine emissionsarme Verbrennung.
- Mit kesselinternem Ölversorgungssystem zum Anschluss an Einstrang-Ölleitung, mit Ölfilterkombination mit Luftabscheidesystem.
- Mit integrierter Geräuschdämpferkombination für Abgas und Ansaugluft für geringe Betriebsgeräusche.
- Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.
- Angegossener Luftsammeltopf mit Anschluss für die Sicherheitsgruppe.
- Zur Serienausstattung gehört sowohl eine mechanische wie auch eine digitale Druckanzeige.
- Betrieb ohne Mindestumlaufwassermenge.
- Verstellbare Füße zum Ausgleich von Bodenunebenheiten.
Modulares Regelsystem WCM zur Regelung der kesselinternen Vorgänge und Komponenten sowie eines Pumpenheizkreises und eines Trinkwasserspeichers.
Serienmäßige Ausstattung:
- Inbetriebnahmeassistent zur schnellen und sicheren Inbetriebnahme
- Innovative Sensorik mit Feuerraumdrucksensor, Zuluftsensor und Wasserdrucksensor für hohe Betriebssicherheit und beste Energieausnutzung
- Drei multifunktionale Ausgänge zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, Zirkulation) oder als Störmeldeausgang nutzbar
- Separater Relaisausgang für Antiheberventil
- Zwei Eingangskontakte zur optionalen Nutzung als Wärmeerzeugersperre, Warmwassersperre oder Sondertemperaturniveau-Anforderung
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung einer Rücklaufanhebung in Verbindung mit einem Weichen-Temperaturfühler
- Pufferregelung über einen oder zwei Puffer-Temperaturfühler
- Analoge Schnittstelle 4 - 20 mA zur Temperaturführung des Wärmeerzeugers durch eine übergeordnete Regelung
- eBUS-Schnittstelle zur Kommunikation mit weiteren WCM-Regelkomponenten wie Fernbedienstation WCM-FS, Heizkreismodul WCM-EM, Solarregler WCM-Sol und Kommunikationsmodul WCM-COM home. Maximal können 7 Mischerheizkreise geregelt werden.
Mit integrierter Hydraulikleitung zum rechts- oder linksseitigen Anschluss eines Ausdehnungsgefäßes.
Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.
Weishaupt Speicher Aqua Bloc WAB 155
Trinkwasserspeicher mit 151 Liter Warmwasser-Inhalt in liegender Ausführung mit horizontal gewendeltem Glattrohr-Wärmetauscher für sichere Entlüftung. Trinkwasserberührte Flächen geschützt durch hochwertiges Email nach DIN 4753-3 / 2013-02. Zusätzlich kathodischer Korrosionsschutz durch Magnesiumanode. Alternativ kann eine Fremdstromanode nachgerüstet werden.
- Wärmeschutz durch PU-Hartschaum-Wärmedämmung. Außenmantel aus weiß-lackiertem Stahlblech.
- Mit Fühlertauchhülse, Revisionsflansch und höhenverstellbaren Schraubfüßen.
- Serienmäßig mit Temperaturfühler NTC 12k, Kabel und Stecker.
Technische Daten:
Feuerungswärmeleistung: 11,6 - 17,6 kW
Nennleistung zweistufig (Tv/Tr 50/30°C) 12,2 - 18,3 kW
Nennleistung zweistufig (Tv/Tr 80/60°C) 11,3 - 17,2 kW
Kesselwirkungsgrad bei 100 %: 97,6 %
Kesselwirkungsgrad bei 30 %: 104,7 %
Zulässiger Betriebsdruck: 3 bar
Gesamtgewicht: 227 kg
Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.
Geräteabmessungen Breite / Höhe / Tiefe: 680 / 1694 / 1053 mm
Zuluft-/Abgas-Anschluss: DN 125/80
Technische Daten Speicher:
Max. Betriebstemperatur Trinkwasser: 95 °C
Max. Betriebstemperatur Heizwasser: 110 °C
Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
Heizwasserinhalt: 7,6 Liter
Heizfläche: 1,1 m²
Folgende Angaben bei 80 °C Vorlauftemperatur, 60 °C Speichertemperatur und Heizwasservolumenstrom 3 m³/h:
Dauerleistung: 17,0 kW
Leistungskennzahl NL: 1,5
Energieeffizienzkennzeichnung:
Lastprofil: XL
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz: A
Klasse für die Warmwasserbereitungs-Energieeffizienz: A
Wärmenennleistung: 17 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 %
Warmwasserbereitungs-Energieeffizienz: 80 %
Schallleistungspegel Lwa: 57 dB
Merkmale
Energieeffizienz Heizung | A |
Warmwasser-Energieeffizienzklasse | A |
Zapfprofil | XL |
Nenn-Wärmeleistung | 17 kW |
Schallpegel | 57 dB |
Abgas-/Zuluftanschluss | 80/125 mm |
