Beschreibung
Paket Weishaupt Solarsystem WTS-F2 Flachdach horizontal 2 Kollektoren mit Zubehör
Solarpaket zur Verwendung in Verbindung mit einem Kombispeicher WKS
Weishaupt Solar System WTS-F2 K5, Ausführung 2/2x1-FH-45

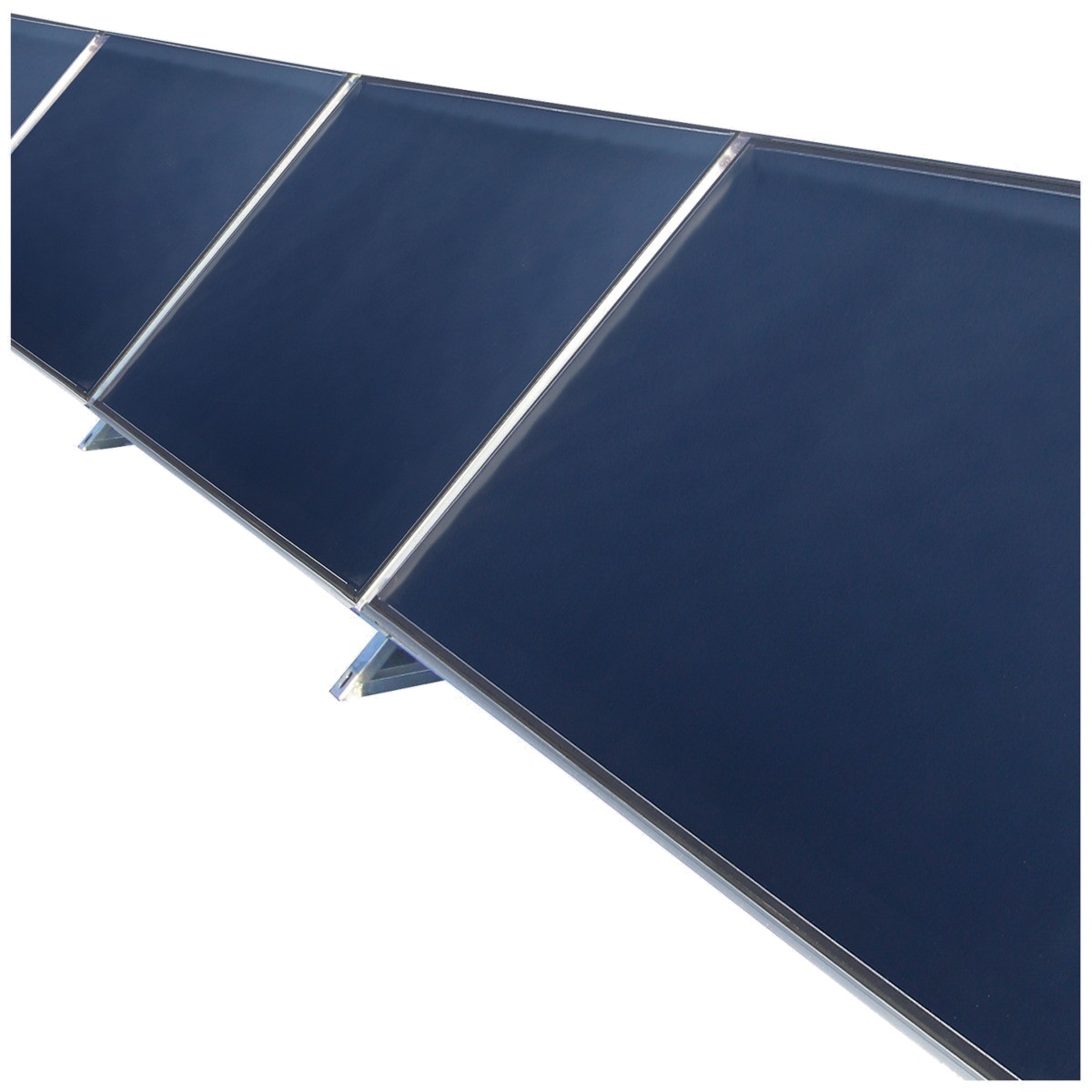

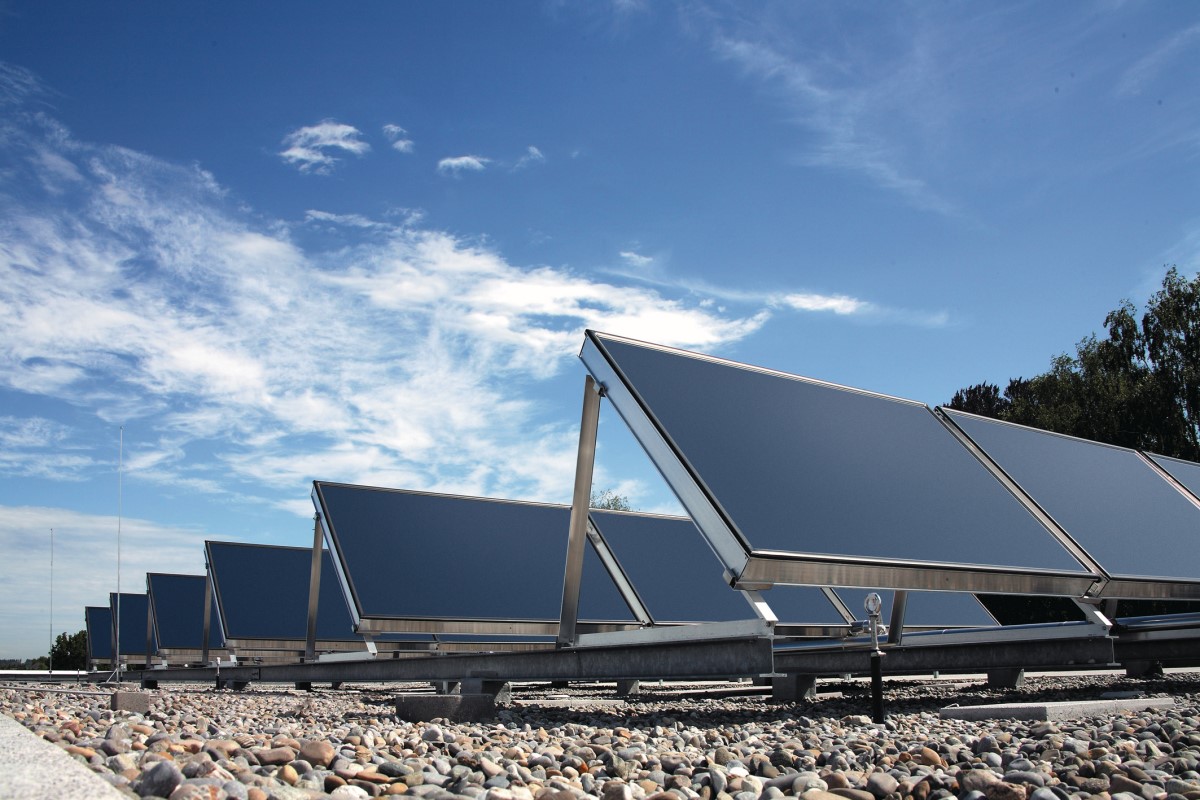

2er-Feld Flachdach Anordnung vertikal
Breite horizontal / Länge vertikal: 4276 / 1212 mm
Bruttokollektorfläche: 5,02 qm
Artikelnummer | Bezeichnung | Menge |
---|---|---|
48025003 | Flachkollektor Typ WTS-F2 K5, horizontal alu natur | 2 |
48026100052 | Zubehör-Set 2Z-F WTS-F2 K5/K6 Flachdach vertikal/horizontal 2er-Feld | 1 |
48026200042 | Kollektorständer FSH 45° WTS-F2 K5 Flachdach horizontal | 3 |
48003000092 | Kollektoranschluss-Set WKASol 3.2-300 WTS-F2 INOX DN16, M26 x 1,5 x 18 mm | 1 |
48001003102 | Expansionsgefäß WEGSol 18 weiß, G3/4"A mit Wandhalter | 1 |
48001000732 | Kappenventil G 3/4" I x G 3/4" A Ms mit Dichtung und Schlauchanschluss für WEG Solar 18-600l und Heizung 8-50l | 1 |
669161 | Solar Wärmeträger 10 l, Tyfocor L blau bis -30 °C, Propylen-Glykol-Anteil 45 % enthält keine VOC-Anteile | 1 |
669162 | Solar Wärmeträger 20 l, Tyfocor L blau bis -30 °C, Propylen-Glykol-Anteil 45 % enthält keine VOC-Anteile | 1 |
48002003152 | Pumpengruppe WHI pump-sol 20-7 FM #1 mit Flowmeter (in Verbindung mit WRSol 1.1/2.1) | 1 |
48002003162 | Solar-Systemtrennung WHI sepa-sol 10 #1 Sekundärseite für Heizwasser | 1 |
- Technische Daten:
- Aperturfläche je Kollektor: 2,33 qm
Wirkungsgrad bezogen auf Aperturfläche / Bruttofläche: 0,826 (Ap) / 0,767 (Br)
Gewicht je Kollektor: 34 kg
Absorberinhalt: 1,76 Liter (K5) / 1,43 Liter (K6)
Max. Betriebsdruck: 6 bar
Dachneigung: 0 - 6 Grad - Kollektoraufbau:
- Hohe Stabilität durch geschweißten, witterungsbeständigen Alu-Rahmen in Verbindung mit eingerollter Alu-Rückwand sowie dauerelastisch verklebtem Solarglas. Wirksamer Schutz vor Nässeeintrag durch Verklebung der Solarglasscheibe mit dem Alu-Rahmen durch hochwertigen witterungsbeständigen Zweikomponentenkleber. Mit Solarglasscheibe SPFgeprüft, Klasse U1, hagelfest. Mit Be- und Entlüftungssystem für optimales Klima im Inneren des Kollektors.
- Absorber:
- Vollflächenabsorber aus bewährtem Materialverbund Aluminium/Kupfer, mit hochselektiver Beschichtung "Mirotherm" zur Nutzung direkter und diffuser Sonneneinstrahlung. Dicht geführte Kupferrohr-Mäander mit Laser-Doppelschweißnaht mit dem Vollflächenabsorber verbunden, für gute Wärmeübertragung und hervorragendes Stagnationsverhalten (Schutz vor Überhitzung in den Sommermonaten). Integrierte Sammelleitungen ermöglichen den Anschluss von zehn Kollektoren in Reihe.

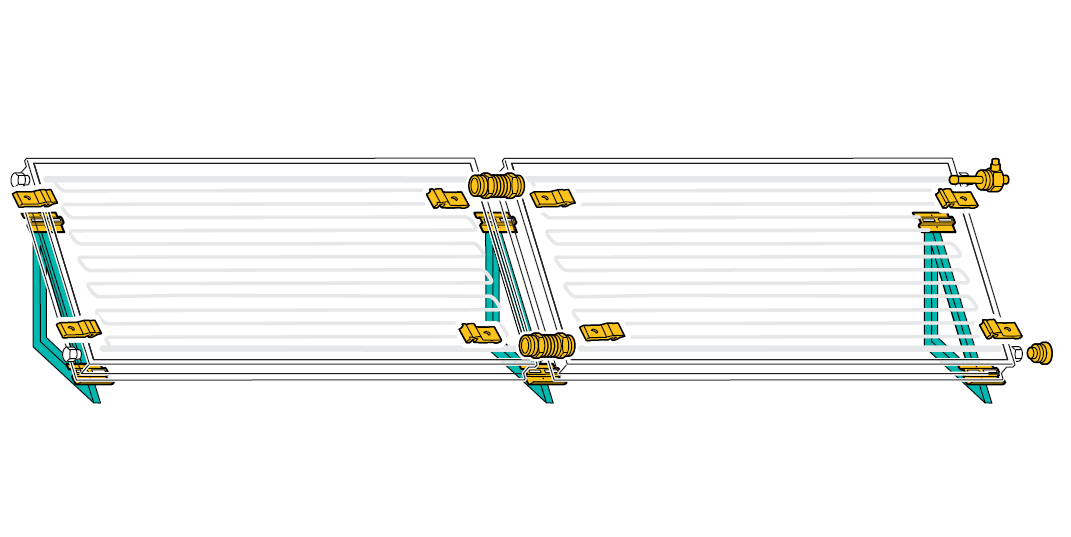

- Verbindungs- und Befestigungstechnik:
- Metallisch dichtende Kollektorverbindungen für dauerhaft dichte Anschlüsse, mit integrierten Kompensatoren zum Ausgleich temperaturbedingter Materialdehnung. Befestigungskomponenten und Aufständerungen aus Aluminium für einfache Montage und sicheren Halt. Einsatzgrenzen sind zu beachten (Windund Schneelasten, Statik der Unterkonstruktion usw.).
- Zulassungen:
- Prüfbericht nach EN 12975 (ITW): 15 COL 1285 OEM 01 (K5), 5 COL 1286 OEM 01 (K6)
sowie Solar KEYMARK Reg.-Nr. (DIN CERTCO): 011-7S2574 F.
Alle Kriterien der BAFA-Förderung werden erfüllt.
