Beschreibung
Hochleistungs Saugpumpenaggregat HSPE30

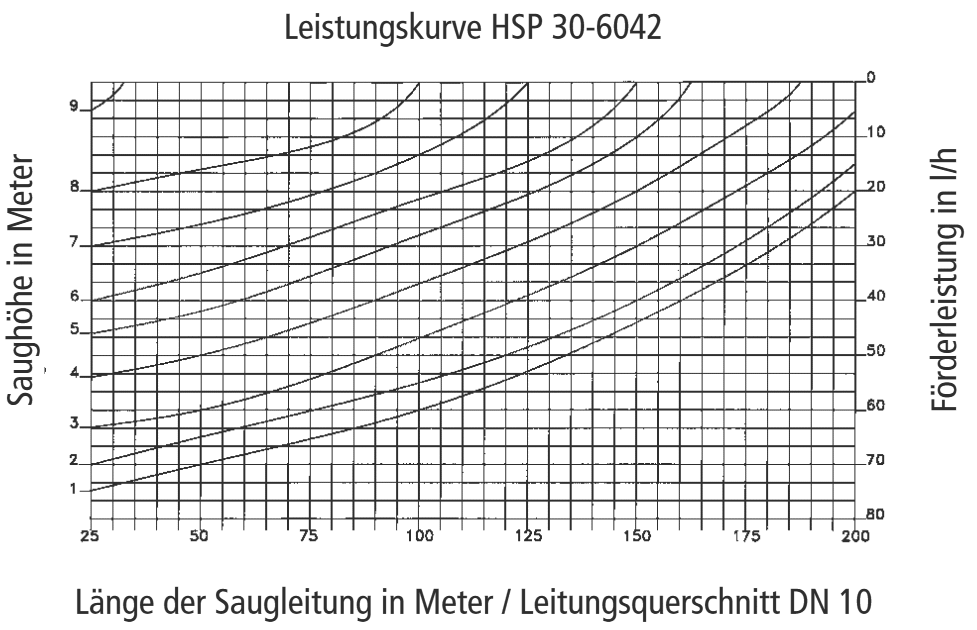

Die Hochleistungs- Saugpumpen- Aggregate der Baureihen HSPE und HSPD sind selbstständig steuernde Aggregate und speziell für das Ansaugen (lange Saugleitungen, große Saughöhen) von Heizöl EL (DIN 51603-1); Heizöl EL A (DIN 51603-6) und Dieselkraftstoff (DIN EN 590) konzipiert. Sie werden nach DIN EN 12514 (Ölversorgungsanlagen für Ölbrenner) gebaut und stellen dem oder den Verbrauchern blasenfreies Öl im eigenen Betriebsbehälter (Tagestank) zur Verfügung.
Zum Schutz gegen Verunreinigungen sind die Aggregate ab Werk mit einem Filter (Filterfeinheit 100 μm) ausgestattet.
Ein saugseitiges Rückschlagventil gehört zum Standard-Lieferumfang.
Im Standardlieferumfang ist ein Vakuummeter zur Messung des Saugunterdruckes enthalten
Arbeitsweise des Aggregats:

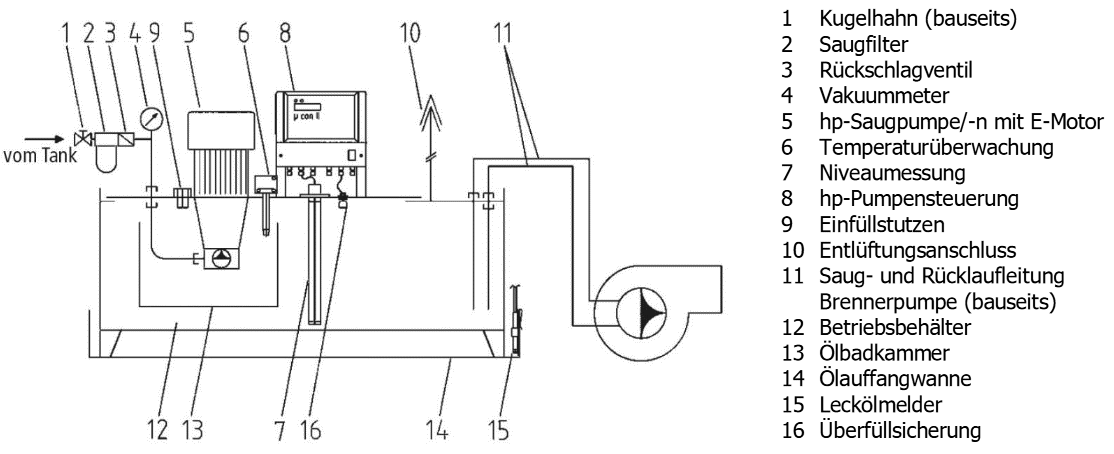

Die vertikal angeordnete Saugpumpe (5) in der Ölbadkammer (13) erzeugt – bei ordnungsgemäß arbeitender Pumpe - einen anhaltenden Betriebsunterduck von bis zu –0,9 bar Saugeingang des Aggregats, ablesbar am Vakuummeter (4).
Durch die hierbei zwangsläufig auftretenden Gas–/Luftausscheidungen entsteht ein Gemisch, das drucklos in die Ölbadkammer (13) gefördert wird und von dort in den Betriebsbehälter (12) überläuft. Die Gas– und Luftanteile werden über den Entlüftungsanschluss (10) abgeschieden, so dass blasenfreies Öl für die Entnahme zur Verfügung steht.
Der Niveausensor (7) erfasst den Füllstand des Behälters. Innerhalb eines definierten Arbeitsbereiches schaltet die Steuerung die Pumpe ein- bzw. aus. Bei Über- oder Unterschreitung dieser Schaltpunkte wird ein Begrenzer ausgelöst der ein selbsttätiges Wiedereinschalten verhindert.
Unabhängig von der Niveaumessung durch den Niveausensor ist eine Überfüllsicherung (16) verbaut, welche bei Ausfall der Niveaumessung das Abschalten und Verriegeln des Aggregats übernimmt.
Verriegelungen, ausgelöst durch Begrenzer, bzw. Wächter dürfen nur von einer dafür qualifizierten Fachkraft entriegelt werden. Zuerst muss der Grund für die Auslösung der Verriegelung diagnostiziert und abgestellt werden. Dabei sind Gefährdungen durch elektrische Energie auszuschließen.
Die Temperaturüberwachung (6) überwacht die zulässige Maximaltemperatur des Saugaggregates.
Das Saugaggregat ist in einer Ölauffangwanne – welche mindestens das gesamte Betriebsbehältervolumen aufnehmen kann – aufzustellen. Für die Überwachung von Leckage in der Ölwanne, ist in der Steuerung ein Leckölmelder (15) integriert.
Das Saugpumpenaggregat wird „steckerfertig“ ausgeliefert. Verdrahtungsänderungen dürfen nicht vorgenommen werden.
