Weishaupt Tauchheizkörper für Energiespeicher
Bestehend aus:
- Einzelheizkörpern mit Temperaturregler
- einstellbar 30 °C bis 75 °C
- Sicherheitstemperaturbegrenzer
- Schutzart IP 54,
- Anschluss: 1 1/2 Zoll AG mit Kunststoffabdeckkappe.
Der Tauchheizkörper entspricht den Anforderungen DIN 40050 / VDE 0470.
Bei WWP L 16I-2 ist der Tauchheizkörper (6 kW) bereits in der Wärmepumpe integriert.
Von einem Einsatz bei einer Wasserhärte > 14° dH ist abzuraten!
Temperatureinstellung
Die Behälterwassertemperatur kann entsprechend Ihrem Warmwasserbedarf mit dem Temperaturwähler stufenlosoder nach den drei markierten Hauptstufen eingestellt werden. Damit ist ein „energiebewusster“ Betrieb des Einschraubheizkörpersmöglich.
Stellung 1,5: linker Anschlag ergibt keine Nullstellung bzw. Abschaltung des Gerätes, sondern Frostschutzstellung (ca. 9°C+/- 6K)
Stellung 4: ca. + 40 °C, handwarm für den normalen Gebrauch am Waschbecken
Stellung 6: ca. + 60 °C, mäßig heißes Wasser, Kesselsteinbildung im gesamten Warmwassersystem sehr gering
Stellung 8: ca. + 75 °C, heißes Wasser nur für besonders großen Warmwasserbedarf
Die Temperaturangaben beziehen sich auf die Wassertemperatur unmittelbar am Einschraubheizkörper.
Einbauhinweise
Der Einschraubheizkörper ist für Zusatzerwärmung von Trink- bzw. Brauchwasser in geschlossenen Behältern (aus Stahl oder Edelstahl) konstruiert. Als Hauptheizung sollten andere Wärmequellen, wie z.B. Elektroflanschheizkörper bzw. Solaranlagen, verwendet werden.
Im Betrieb müssen Heizkörper und Fühlerschutzrohr allseitig ausreichend von Wasser umgeben sein. Die thermisch bedingte Wasserströmung darf nicht behindert werden.
Einbaulage - waagerecht, wobei vor der Einbaumuffe ein Platz – Einbautiefe + 150 mm - für Montage etc. freizuhalten ist.
Bei den Weishaupt Wassererwärmern WES 200-H und WES 500-H beträgt die Gesamtlänge der Muffe plus Verlängerung 105 mm. Für diesen Anwendungszweck wurde die Eignung nachgewiesen. Bei anderen Anwendungen darf die Länge der Einbaumuffe max. 70 mm betragen.

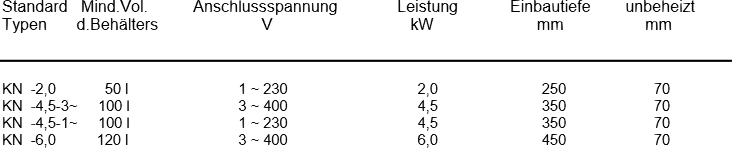

In der folgenden Tabelle sind die Standardheizkörper dem Mindestvolumen des Behälters zugeordnet.
