Zusatzplatine für Nachheizregister und diverse Zusatzelemente, passend zur Wolf Comfort-Wohnungs-Lüftung CWL-300/400. Mit Schalteingängen für Rauchmelder, Feuchtefühler und Luftqualitätsfühler.

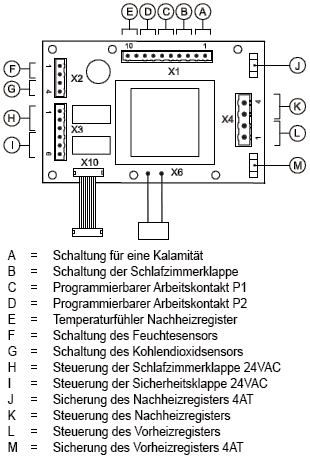

Die Zusatzplatine hat mehrere Schraubklemmen, worauf verschiedene Komponenten angeschlossen werden können. In dem nachfolgenden Bild werden die Anschlussklemmen gezeigt. Die Zusatzplatine wird durch die zentrale Steuerung automatisch detektiert wenn ein Kontakt hergestellt wird.

Anschlüsse:

Schnittstelle 0 - 10 V für einen Kohlendioxidsensor
Je mehr Personen sich im Hause aufhalten, je mehr CO2 im Haus erzeugt wird; dieser Sensor gewährleistet automatisch die entsprechende zusätzliche Lüftung.

Schnittstelle 0 - 10 V für einen Feuchtigkeitssensor
Bei zunehmendem Feuchtegehalt der Raumluft, z.B. wegen längeren Duschens, gewährleistet ein solcher Sensor automatisch die entsprechende zusätzliche Lüftung.

Schaltschnittstelle für Lüftungsklappe für Schlafzimmer
Mit dieser Eingangsschnittstelle (Schließer) lässt sich eine Lüftungsklappe für Schlafzimmer steuern, z.B. über eine Schaltuhr.

Schaltschnittstelle (Ausgang) für Lüftungsklappe für Schlafzimmer 24 VAC
In der Zusatzplatine ist eine Steuerung für eine Lüftungsklappe (24 VAC) für Schlafzimmer vorgesehen. Eine solche Lüftungsklappe kann unmittelbar an die Zusatzplatine angeschlossen werden. Die Klappe kann über die Eingangsschnittstelle für die Lüftungsklappe für Schlafzimmer bedient werden.

Schaltschnittstelle (Ausgang) für ein Sicherheitsventil für Rauchgase 24 VAC
Wenn Bedarf besteht, den Abzug der Zentralheizungsanlage und den des Gerätes zusammenzulegen. Anschluss des Gerätes am gemeinsamen Abzugskanal mit einem Sicherheitsventil für Abgase sichern. Das Ventil kann unmittelbar an die Zusatzplatine angeschlossen werden.

Steuerung für Vorheizregister bis 1000 W
Das Vorheizregister dient dazu, die Zulufttemperatur auf einem Niveau über 0 °C zu halten, damit das Gerät auch bei sehr tiefen Außentemperaturen ausbalanciert funktioniert. In der Zusatzplatine ist eine Steuerung für Vorheizregister bis 1000 W vorgesehen. Das Vorheizregister kann unmittelbar, ohne zusätzliche Steuerung, an die Zusatzplatine angeschlossen werden. Die Schaltleitung des Vorheizregisters muss in das Gerät eingeführt werden; die Stromversorgung (230 V) wird separat an die Zusatzplatine angeschlossen.

Steuerung für Nachheizregister bis 1000 W
Das Nachheizregister gewährleistet, dass die vorgegebene Temperatur der in die Wohnung geblasenen Zuluft beibehalten werden kann. Damit kann der Wohnung zusätzliche Wärme zugeführt werden. In der Zusatzplatine ist eine Steuerung für ein Nachheizregister bis 1000 W vorgesehen. Das Nachheizregister kann unmittelbar, ohne zusätzliche Steuerung, an die Zusatzplatine angeschlossen werden. Die Schaltleitung des Nachheizregisters muss in das Gerät eingeführt werden; die Stromversorgung (230 V) is separat anzuschließen.

Zwei frei programmierbare Schließer-Eingangsschnittstellen
Diese Eingangsschnittstellen ermöglichen es:

• den Bypass zu öffnen, ohne die Temperaturbedingungen berücksichtigen zu müssen;
• zwischen niedrigen oder hohen Zuluft- bzw. Abluftmengen zu wählen, sowie den Frostschutz zu umgehen;
• auf niedrige Zuluftmenge zu schalten, nachdem der Bypass sich geöffnet hat.

Schaltschnittstelle (Eingang) für eine Kalamität
An diese Schnittstelle lässt sich zum Beispiel ein Wärmemelder anschließen. Sobald der Wärmemelder aktiviert wird, schaltet sich das Gerät in den Notmodus.
Serienmäßig ist dieses in solcher Weise eingestellt, dass die Ventilatoren dann ausschalten.
